Координатная измерительная машина

Координатная измерительная машина

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано при прецизионных измерениях деталей. Цель изобретения - повышение точности измерения В координатной измерительной машине, включающей основание, портал 2, каретку 3, пиноль 4, измерительный наконечник 5 и штангу 9, противовес 6 размещен на штанге 9 и выполнен с размещенными внутри него втулочными подшипниками 10 и кольцевыми демпфирующими элементами 11, 2 ил.

СОЮЗ СОВЕТСКИХ

И

РЕСПУБЛИК (19 (l) l (5)) 5 С О1 В 5/00

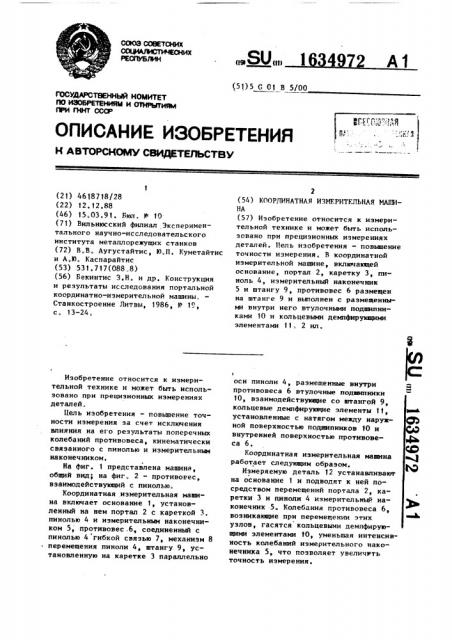

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCK0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

AO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4618718/28 (22) 12. 12.88 (46) 15.03.91. Бюл. Р 10 (71) Вильнюсский филиал Экспериментального научно-исследовательского института металлореягущих станков (72) В.В. Аугустайтис, Ю.П. Куметайтис н А.Ю. Каспарайтис (53) 531.717(088.8) (56) Бекинтис 3.Н. и др. Конструкция и результаты исследования портальной координатно-измерительной машины.

Станкостроение Литвы, 1986, Р 1"., с. 13-24.

Изобретение относится к измерительной технике и мошет быть использовано прн прецизионных измерениях деталей.

Цель изобретения - повьппение точности измерения за счет исключения влияния íà его результаты поперечных колебаний противовеса, кинематически связанного с пинолью и измерительным наконечником.

На фиг. 1 представлена машина, общий вид; на фиг. 2 - противовес, взаимодействующий с пинолью.

Координатная измерительная машина включает основание 1, установленный на неи портал 2 с кареткой 3. пинолью 4 и измерительным наконечникои 5, противовес .6, соединенный с пинолью 4 гибкой связью 7, механизм 8 перемещения пиноли 4, штангу 9, установленную на каретке 3 параллельно

2 (54) КООРДИНАТНАЯ ИЗИЕРИТЕЛЬНАЯ ИАШИНА (57) Изобретение относится к измерительной технике и может быть использовано при прецизионных измерениях деталей. Цель изобретения — повышение точности измерения. В координатной измерительной машине, включающей основание, портал 2, каретку 3, пиноль 4, измерительный наконечник

5 и штангу 9, противовес 6 размещен на штанге 9 и выполнен с размещенными внутри него втулочными подшипниками 10 и кольцевыми демпфирукщими элементами 11, 2 ил. оси пиноли 4 размещенные внутри противовеса 6 втулочные подшипники

10, взаимодействующие со штангой 9, кольцевые деипфируиичие элементы 11, установленные с натягом между наруаной поверхностью подшипников 10 и внутренней поверхностью противовеса 6, Координатная измерительная маимна работает следующим образом.

Измеряемую деталь 12 устанавливают на основание 1 и подводят к ней посредством перемещений портала 2, каретки 3 и пинали 4 изиерительнъФ наконечник 5. Колебания противовеса 6 ° возникающие при перемещении этих узлов, гасятся кольцевыми демпфирующими элементами 10 уменьшая интенсивность колебаний измерительного наконечника 5, что позволяет увеличить точность измерения.

1634972

Составитель В.Жиляев

Редактор Л.Веселовская Техред Л.Олийнык Г

Корректор С.Шекмар

Заказ 746 Тираж 382 Подписное

ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101

Il lt

Формула изобретения

Координатная измерительная машина, содержащая основание, установленный на нем портал с кареткой, пинолью и размещенным на ней измерительным на5 конечником, противовес, соединенный с пинолью гибкой связью, и механизм перемещения пиноли, о т л и ч а— ю щ а я с я тем, что, с целью повы- 1 шения точности измерения, она снабжена штангой, установленной на каретке параллельно оси пиноли, а противовес установлен на штанге с помощью втулочных подшипников и кольцевых демпфирующих элементов, установленных с натягом между наружной поверхностью подшипников и внутренней поверхностью противовеса.
