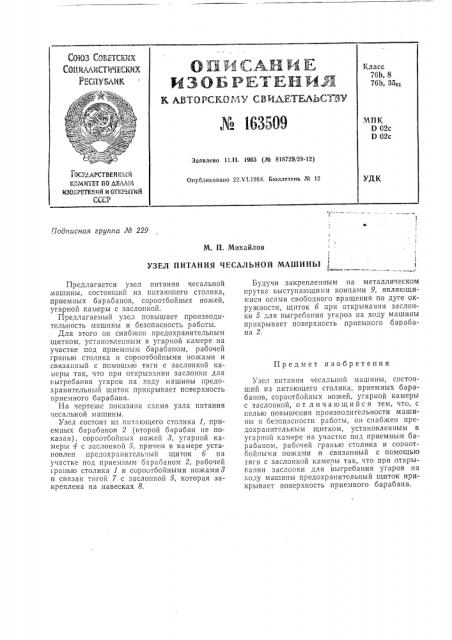

ОПИСАНИЕ

ИЗОБ РЕЛЕЫИЯ

K ABYQPCYQИУ СВИЛЕТБЛЬСТВУ

СОЮ СОЬЛС1аХ у И1.„г,ИСТИЕСКИУ

РеспуБлиК

Класс

76b, 8

76Ь, 35о

МПК

D 02c

0 02с

Заявлено 11.11. 1963 (№ 818729/28-12) ГОСЖАРП ВЕНИ Ь1й

1ЗМИТБТ 11О МЛАГ 1 изОБРете11ий и мкРьйий

СССР

Опубликовано 22Х1.1964. Бюллетень ¹ 12

УДК

М. П.

УЗЕЛ ПИТАНИЯ Ч

Предлагается узел питания чесальной машины, состоящий из питающего столика, приемных барабанов, сороотбойных ножей, угарной камеры с заслонкой.

Предлагаемый узел повышает производительность машины и безопасность работы.

Для этого он снабхкен предохранительным щитком, установленным в угарной камере на участке под приемным барабаном, рабочей гранью столика и сороотбойными ножами и связанный с помощью тяги с заслонкой камеры так, что при открывании заслонки для выгребания угаров на ходу машины предохранительный щиток прикрывает поверхность приемного барабана.

На чертеже показана схема узла питания чесальной машины.

Узел состоит из питающего столика 1, приемных барабанов 2 (второй барабан не показан), сороотбойных ножей 8, угарной камеры 4 с заслонкой 5, причем в камере установлен предохранительный щиток б на участке под приемным барабаном 2, рабочей

I ðàïüþ столика 1 и сороотбойными ножами 8 и связан тягой 7 с заслонкой 5, которая закреплена на навесках 8. г1одписная группа Лг 229

Михайлов

1 1

ЕСАЛЬНОЙ МАШИНЫ

Будучи закрепленным па металлическом прутке выступающими концами 9, являющимися осями свободного вращения по дуге окружности, щиток б при открывании заслонки 5 для выгребания угаров на ходу машины прикрывает поверхность приемного оараоана 2.

Предмет изобретения

Узел питания чесальной машины, состоящий из питающего столика, приемных барабанов, сороотбойных ножей, угарной камеры с заслонкой, от личающийся тем, что, с целью повышения производительности машины и безопасности работы, он снабжен предохранительным щитком, установленным в угарной камере на участке под приемным барабаном, рабочей гранью столика и сороотбойными ножами и связанный с помощью тяги с заслонкой камеры так, что при открыгании заслонки для выгребания угаров на ходу машины предохранительный щиток прикрывает поверхность приемного барабана. № 163509

1

7-, -7-7 т7, - 7

Составитель Е. И. Брагина

Редактор В. Ф. Чулкова Техред Ю. В. Баранов

Корректор Н. И. Кирилина

Подп. к печ. 27/VII — 64 г. Формат бум. 60Х90 /8 Объем 0,13 нзд. л.

Заказ 1670/16 Тираж 600 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
