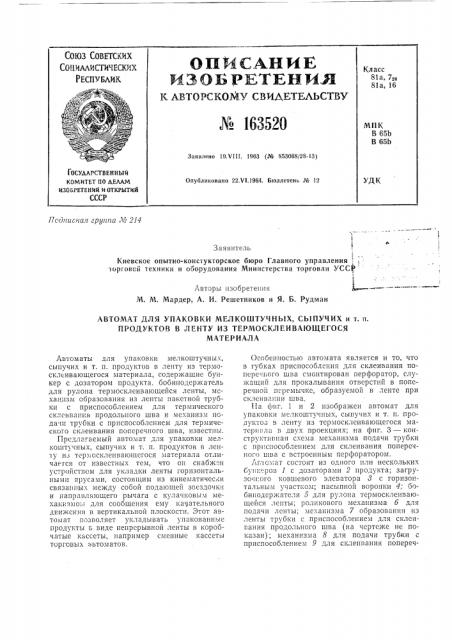

СОЮЗ СОВЕТСКИХ

СО11ЧАЛИСТИЧЕСКИХ

РЕСПУ АИ опйсл ние

ИЗОЬ РЕТЕНИ.Я

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 163520

Класс

720

81а, 16

МПK

В 65b

В 65b

Зал вл ено 19, Ъ 111. 1963 (№ 853068/28-13) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ЛЕЛЛМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 22.VI.1964. Бюллетень ¹ 12

Псдписная гру1пга № 214

Заявитель

Киевское опытно-констукторское б1оро Главного управления;,, 1

1орговой техники и ооорудования Министерства торговли УССР (Авторы изобретения

М. М. Мардер, А. И. Решетников и Я. Б. Рудман

АВТОМАТ ДЛЯ УПАКОВКИ МЕЛКОШТУЧНЫХ, СЫПУЧИХ и т. и.

ПРОДУКТОВ В ЛЕНТУ ИЗ ТЕРМОСКЛЕИВАЮЩЕГОСЯ

МАТЕРИАЛА

АвтoMBTbr для упаковки мелкоштучных, сыпучих и т. п. продуктов в ленту из термосклеивающегося материала, содержащие бункер с дозатором продукта, бобиподержатель для рулона термосклеивающейся ленты, механизм образования из ленты пакетной трубки с приспособлением для термического склеивапи» продольного шва и механизм пода и трубки с приспособлением для термического склеивания поперечного шва, известны.

Предлагаемый автомат для упаковки мелкоштучных, сыпучих и т. п. продуктов в ленту ил термосклеиваюшегося материала отличаегся от известных тем, что он снабжен устройством для укладки ленты горизонтальными ярусами, состоящим из кинематически связанных между собой подающей звездочки и направл»ющего рычага с кулачковым механизмом для сообщения ему качательного движения в вертикальной плоскости. Этот автомат позволяет укладывать упакованные продукты в виде непрерывной ленты в коробчатые кассеты, например сменные кассеты тор го в ы х а в то м ато в.

Особенностью автомата является и то, что в губках приспособления для склеивания попере:и o1.о шва смонтирован перфоратор, служащий для прокалывания отверстий в поперечной перемычке, образуемой в ленте при склеивании шва.

На фпг. 1 и 2 изображен автомат для упаковки мелкоштучных, сыпучих и т. п. продуктов в ленту из термосклеивающегося материала в двух проекциях; на фиг. 3 — конструктивная схема механизма подачи трубки с приспособлением для склеивания поперечного шва с встроенным перфоратором.

Аглсм";T состоит из одного или нескольких бу1 перов 1 с дозаторами 2 продукта; загрузоч1 or.o ковшевого элеватора 3 с горизонтальным участком; насыпной воронки 4; Goби 5 для рулона термосклеивающейся ленты; роликового механизма б для подачи ленты; механизма 7 образования из ленты трубки с приспособлением для склеивания продольного шва (на чертеже не показан); механизма 8 для подачи трубки с приспособлением 9 для склеивания попереч№ 163520 ного шва; перфоратора 10 и направляющего рычага 11 для укладки ленты 12 с пакетами в кассеты 18.

В губки 14 приспособления для склеивания поперечного шва встроен перфоратор.

Устройство для укладки перфорированной ленты с пакетами в кассеты состоит из рычага с верхними и нижними направляющими

15 для ленты с расфасованными продуктами, совершающего с помощью кулачкового механизма 1б возвратно-качательное движение, и подак щей звездочки 17, длину зубьев которой можно регулировать.

Автомат работает следующим образом.

Термогклеивающийся упаковочный материал через систему роликов подается в виде ленты из бобины в механизм 7 и сворачивается в трубку. Образующийся при этом продольный шов пакетной трубки термически склеивается специальным приспособлением (на черте.ке

; е показано). Затем обжимается, нагревается и склеивается поперечный шов губками приспособления. Перфоратором наносится перфорация в поперечной перемычке, образуемой в ленте при склеивании шва. В трубку из воронки насыпается продукт, который подается ог дозатора ковшевым элеватором. Выходя цая из автомата непрерывная перфорированная лента с пакетами огибает свободно вращающийся барабан 18 из эластичного материала и при помощи звездочки, входящей своими зубьями в зацепление с лентой, транспортируется к направляющему рычагу.

Рычаг, совершая возвратно-качательное движение, укладывает ленту с продуктами в кассету горизонтальными ярусами.

Предмет изобретения

1. Автомат для упаковки мелкоштучных, сыпучих и т. и. продуктов в ленту из термосклеивающегося материала, содержащий бункер с дозатором продукта, бобинодержатель для рулона термосклеивающейся ленты, механизм образования из ленты трубки с приспосоолением для склеивания продольного шва и механизм подачи трубки с приспособлением для склеивания поперечного шва, о тл и ч а юш и и с я тем, что, с целью укладывания упакованных продуктов в виде непрер,115ной ленты в коробчатые кассеты, например сменные кассеты торговых автоматов, он снабжен устройством для укладки ленты горизоптальными ярусами («гармошкой»), состоящим из кинематически связанных между собой;зодающей звездочки и направляющего рычага с кулачковым механизмом для сообщения ему качательного движения в вертикальной плоскости.

2. Автомат по п. 1, отличающийся тем, что в приспособление для склеивания поперечного шва встроен пер фор атор, служащий для прокалывания отверстий в поперечной перемычке, образуемой в ленте при склеивании шва.
