Реферат

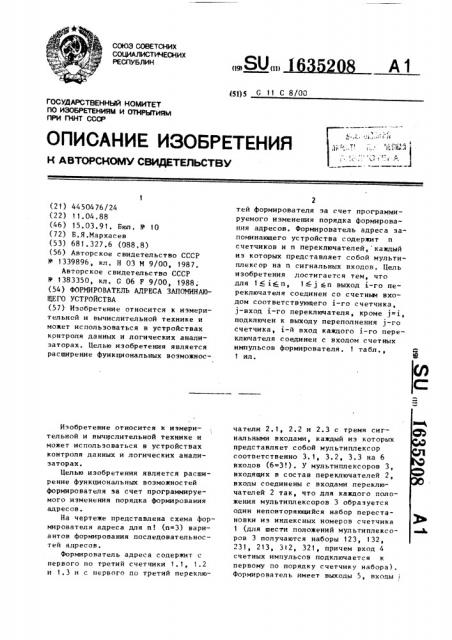

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 11 С 8/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 44504 76/24 (22) 11.04.88 (46) 15.03.91, Бюл. 11- 10 (72) Б.Я.Мархасев (53) 681.327.6 (088,8) (56) Авторское свидетельство СССР

У 1339896, кл, Н 03 М 9/00, 1987.

Авторское свидетельство СССР

1383350 кл. G 06 F 9/00 1988 (54) ФОРМИРОВАТЕЛЬ АДРЕСА ЗАПОМИНА10ЩЕГО УСТРОЙСТВА (57) Изобретение относится к измерительной и вычислительной технике и может использоваться в устройствах контроля данных и логических анализаторах. Целью изобретения является расширение функциональных возможносИзобретение .относится к измерительной и вычислительной технике и может использоваться в устройствах контроля данных и логических анализаторах.

Целью изобретения является расширение функциональных воэможностей формирователя за счет программируемого изменения порядка формирования адресов.

На чертеже представлена схема формирователя адреса для и. (п=3) вариантов формирования последовательностей адресов.

Формирователь адреса содержит с первого по третий счетчики 1.1, 1.2 и I 3 и с первого по третий переклютей формирователя эа счет программируемого изменения порядка формирования адресов. Формирователь адреса запоминающего устройства содержит и счетчиков и и переключателей, каждый из которых представляет собой мультиплексор íà и сигнальных входов. Цель изобретения достигается тем, что для 1 ic n, 1 + j п выход i-го переключателя соединен со счетным входом соответствующего i-го счетчика, j-вход i-ro переключателя, кроме подключен к выходу переполнения j-го счетчика, i-й вход каждого i-го переключателя соединен с входом счетных импульсов формирователя. 1 табл., 1 ил. чатели 2.1, 2.2 и 2.3 с тремя сигнальными входами, каждый из которых представляет собой мультиплексор соответственно 3. 1, 3, 2, 3. 3 на 6 входов (6=3! ) . У мультиплексоров 3, входящих в состав переключателей 2, входы соединены с входами переключателей 2 так, что для каждого положения мультиплексоров 3 образуется один неповторяющийся набор перестановки из индексных номеров счетчика

1 (дня шести положений мультиплексоров 3 получаются наборы 123, 132, 231, 213, 312, 321, причем вход 4 счетных импульсов подключается к первому по порядку счетчику набора) .

Формирователь имеет выходы 5, входы

1635208

Рl Р2 РЗ Рl Р2 РЗ Р! Р2

Вl В l В l В2 В2 В2 ВЗ ВЗ

U1 U1 U1 Ul U1 U1 U1 Ul

Рз 9 р!

ВЗ Вl

U2 U2 проверить информацию установок можно в порядке

Рl Р! Рl Рl Р! Рl Р1 Рl

Вl В2 ВЗ В! В2 ВЗ Вl В2

U1 О1 U1 U2 U2 U2 U3 U3

Pl

ВЗ

40

6 управления и вход 7 сброса.

Формирователь работает следующим образом.

Сигналом по входу 7 сброса счетчика устанавливаются в исходное положение. На выходе 5, появляется исходный адрес, обычно нулевой. За- 10 тем по входу 4 начинают поступать счетные импульсы, которые изменяют состояние счетчиков 1 и адрес на выходе 5. Порядок изменения адреса для заданной схемы определяется состоя- 15 кием переключателей 2, которое зависит от кода, поступающего по входу

6 управления, В таблице даны наборы адресов для всех состояний формирователя для слу- 20 чая, когда каждый иэ счетчиков 1.1, 1.2 и 1,3 содержит один триггер, При контроле, если интересует первый параметр всех блоков, всех

Затем аналогично могут проверяться параметры Р2 и РЗ. Для других задач может выбираться другой порядок перебора адресов, удобный для них.

Формула изобретения ь

Формирователь адреса запоминающего устройства, содержащий и счетчиков, входы сброса которых являются входом сброса формирователя, а выходы — выходами формирователя, отличающийся тем, что, с целью расширения функциональных возможностей за счет программируСчетчики 1.1, 1,2 и 1.3 выдают один или группу разрядов адреса, в пределах группы идет последовательный перебор адресов.

Иассив адресов можно рассматривать как fIpocTpRHcTBO> имеющее tl координат (по числу счетчиков). При п приеме в запоминающее устройство и контроле массива информации, имеющего и характеристик, с числом ш„ элементов по каждой характеристике коэффициент пересчета каждого счетчика должен быть равным m При работе с изменяемым форматом информации могут применяться счетчики с переменным коэффициентом пересчета, Например, для приведенной схемы формирователя при наличии трех установок U с тремя блоками В, имеющими три параметра Р, можно принимать информацию в порядке:.мого изменения порядка формирования адресов, в формирователь введены и переключателей с и сигнальными входами каждый, причем для 1 i (и, 1 и j n выход каждого i-го переключателя соединен со счетным входом соответствующего i-го счетчика, j-й вход i-го переключателя, кроме

i, подключен к выходу переполнения 1-го счетчика, 1-й вход каждого i-ro переключателя соединен с входом счетных импульсов формирователя, входы управления переключателей объединены н являются входами управления формирователя.

1б35208

001 О!О 011 100 101

000

Код управления

Коды адресов

Составитель О.Исаев

Редактор А.Лепнина Техред И.Дидык Корректор М .Демчик

Заказ 758

Тираж 342

Подпис ное

ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

001

011

t01

111

001

101

011

111

001

011

101

11 1

000 000

010 001

t00 100

110 101

001 010

0f1 011

101 110

111 111

001

011

101

1f1
