Патент ссср 163539

Патент ссср 163539

Иллюстрации

Показать все

Реферат



COeS СОВЕТСКИХ

СОЦИААИСТ 1ЧЕСКИ

РЕСПЛЛИК

Класс

83с, 7оо

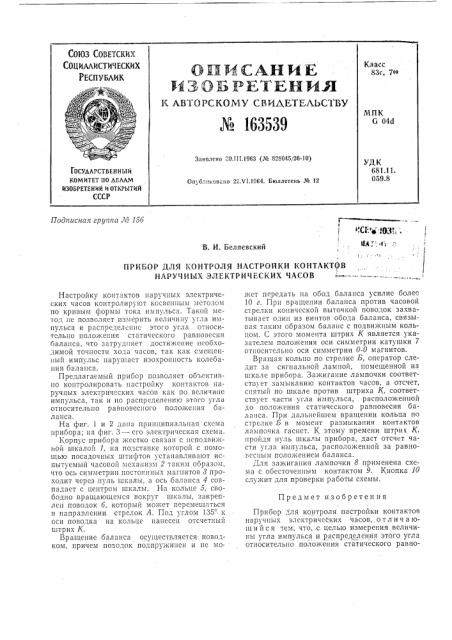

ОПИСАНИЕ

ИЗОБРЕТЕНИ.И

К Л.В ГО РС КОМУ С В ИЛЕТЕЛЬСТВУ № 163539 мпк

6 04d

Заявлено 00.III.1963 (¹ 828045/26-10) УДК

681.11.

059.8

ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Оп1 бл .êîâñèî 22.VI.1064. Бюллетень № 12

Подписная группа Л 15б

В. И. Беляевский

ПРИБОР ДЛЯ КОНТРОЛЯ НАСТРОЙКИ КОНТАКТОВ

НАРУЧНЫХ ЭЛЕКТРИЧЕСКИХ ЧАСОВ

Предмет изобретения

Настройку контактов наручных электрических часов KOIITpoJlHp) косвенным методом по кривым формы тока импульса. Такой метод не позволяет измерить величину угла импульса и распределение этого угла относительно положения статического равновесия баланса, что затрудняет достижение необходимой точности хода часов, так как смещенный импульс нарушает изохронность колебания баланса.

Предлагаемый приоор позволяет объективно контролировать настройку контактов наручных электрических часов как по величине импульса, так и по распределению этого углы относительно равновесного положения баланса, На фиг. 1 и 2 дана принципиальная схема прибора; на фиг, 3 — его электрическая схема.

Корпус прибора жестко связан с неподвижной шкалой 1, на подставке которой с помощью посадочных штифтов устанавливают исгытуемый часовой механизм 2 таким образом, что ось симметрии постоянных магнитов 8 проходит через нуль шкалы, а ось баланса 4 совпадает с центром шкалы. На кольце 5, свободно вращающемся вокруг шкалы, закреплен поводок б, который может перемещаться в направлении стрелок А. Под углом 135- к оси поводка на кольце нанесен отсчетный штрих К

Вращение баланса осуществляется поводком, причем поводок подпрухкинен и не может передать на обод баланса усилие более

10 г. При вращении баланса против часовой стрелки конической выточкой поводок захватывает один из винтов обода баланса, связыьая таким образом баланс с подвижным кольцом. С этого момента штрих К является указателем положения оси симметрии катушки 7 относительно оси симметрии 0-0 магнитов.

Вращая кольцо по стрелке Б, оператор следит за сигнальной лампой, помещенной на шкале прибора. Зажигание лампочки соответствует замыканию контактов часов, а отсчет, снятый по шкале против штриха К, соответствует части угла импульса, расположенной до положения статического равновесия баланса. При дальнейшем вращении кольца по стрелке Б в момент размыкапия контактов лампочка гаснет. К этому времени штрих К, пройдя нуль шкалы прибора, даст отсчет части угла импульса, расположенной за равногссным положением баланса.

Для зажигания лампочки 8 применена схема с обесточенным контактом 9, Кнопка 10 слу кит для проверки работы схемы.

Прибор, ля контроля. настройки контактов наручных электричеСких часов, отличающи йс я тем; что, с целью измерения величины угла импульса и распределения этого угла относительно положения статического равно№ 163539

C ог.2

Составитель Г. Виноградова

Редактор Н. Копылова Техред Ю. Баранов Корректор О. Б. Тюрина

Подп. к печ. 7/VП вЂ” 64 r. Формат бум. 60X90з>

Заказ 146574 Тираж 650 Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 весия баланса, он снабжен поворотным кольцом, жестко связанным с подпружиненным поводком, который при сцеплении с ободом баланса поворачивает последний до момента замыкания контактов, управляющих включением электрической сигнальной лампочки, позволяющей отсчитывать углы, пройденные балансом, по шкале прибора.
