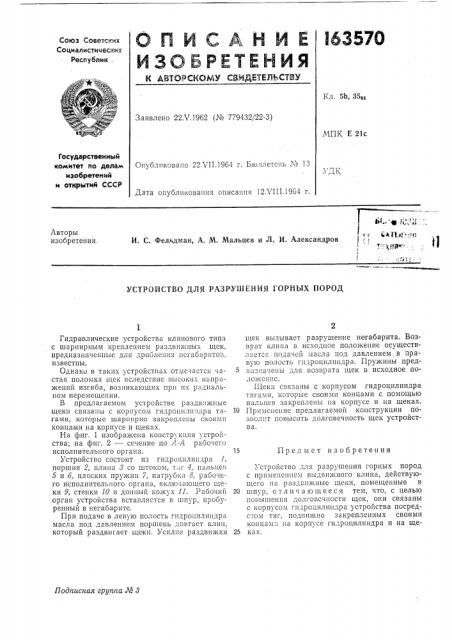

УСТРОЙСТВО ДЛЯ РАЗРУ1ЦЕНИЯ ГОРНЫХ ПОРОД

Предмет изобретения

Подписная группа № 8

Гидравлические устройства клинового типа с шарнирным креплением раздвижных щек, предназпачсппыс для дробления цсгабаритов, известны.

Однако в таких устройствах отмечается частая поломка щек вследствие высоких напряжений изгиба, возникающих при их радиальном перемещении.

В предлагаемом устройстве раздвижные щеки связаны с корпусом гидропилиндра тягами, которые шарнирно закреплены своими концами на корпусе и щеках.

На фиг. 1 изображена конструкция устройства; на фиг. 2 — сечение по 1-А рабочего исполнительного органа.

Устройство состоит из гидроцилиндра 1, поршня 2, клипа 3 со штоком, т; г 4, пальцев

5 и б, плоских пружин 7, патрубка 8, рабочего исполнительного органа, включающего щеки 9, стенки 10 и донный кожух 11. Рабочий орган устройства вставляется в шпур, пробуренный в негабарите.

При подаче в левую полость гпдроцилиидра масла под давлением поршень двигает клин, который раздвигает щеки. Усилие раздвижки щек вызывает разрушение негабарита. Возврат клипа в исходное положение осуществл> ется подачей масла под давлением в правую полость пiäðoöèëïïäðà. Пружины предназначены для возврата щек в исходное положение.

Щеки связаны с корпусом гидроцилиндра тягами, которые своими концами с помощью пальцев закреплены на корпусе и на щеках.

10 Применение предлагаемой конструкции позволит повысить долговечность щек устройства.

Устройство для разрушения горных пород с приме: синем выдвижного клина, действующего па раздг,ижные щеки, помещенные в

20 шпур, отличающееся тем, что, с целью поьышепия долговечности щек, они связаны с корпусом гидроцилиндра устройства посредстом тяг, подвижно закрепленных своими концахгп па корпусе гидроцилиндра и на ще25 ках.
