Реферат



Изобретение относится к медицинской технике в частности к хирургическим инст рументам Цель - обеспечение разнонаправленных равномерных струй раствора с одновременной аспирацией содержимого полости абсцесса Пункционная игла содержит полую трубку 1 с рабочим концом 2 имеющим отверстие на торце и канюлю 3 на другом конце дополнительную трубку 4 имеющую канюлю 5 соосно размещенную внутри основной трубки 1 глухой острый рабочий конец 6 которой выступает за прямой срез рабочего конца основной трубки и имеет на выступающем конце равномерно расположенные по окружности боковые отверстия 7, причем трубки 1 и 4 свободно перемещаются одна относительно другой 1 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИС ГИЧЕСКИХ

РЕСПУБЛИК (5!)5 А 61 В 17/34

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г (21) 4417421/14 (22) 29.03.88 (46) 23.03,91. Бюл, N 11 (71) Целиноградский государственный медицинский институт (72) А. И, Колос и В. М,Удод (53) 615,478.76 (088.8) (56) Толузаков B.А, и Егиазарян В.T. Консервативное лечение острых нагноений легкого. Л,, 1985, с, 105 — 106. (54) ПУНКЦИОННАЯ ИГЛА (57) Изобретение относится к медицинской технике, в частности к хирургическим инструментам. Цель — обеспечение разнонап. Ы,„, 1635972 А1 равленных равномерных струй раствора с одновременной аспирацией содержимого полости абсцесса. Пункционная игла содержит полую трубку 1 с рабочим концом 2, имеющим отверстие на торце и канюлю 3 на другом конце, дополнительную трубку 4, имеющую канюлю 5, соосно размещенную внутри основной трубки 1, глухой острый рабочий конец 6 которой выступает за прямой срез рабочего конца основной трубки и имеет на выступающем конце равномерно расположенные по окружности боковые отверстия 7, причем трубки 1 и 4 свободно перемещаются одна относительно другой. 1 ил.

1635972

Составитель Г.Фролова

Редактор Н.Лазаренко Техред М.Моргентал Корректор Л.Патай

Заказ 773 Тираж 425 Подписное

ВНИИПИ Государственно о комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина. 101

Изобретение относится к медицинской технике, в частности к хирургическим инструментам.

Целью изобретения является обеспечение разнонаправленных равномерных струй раствора с одновременной аспирациай содержимого полости абсцесса.

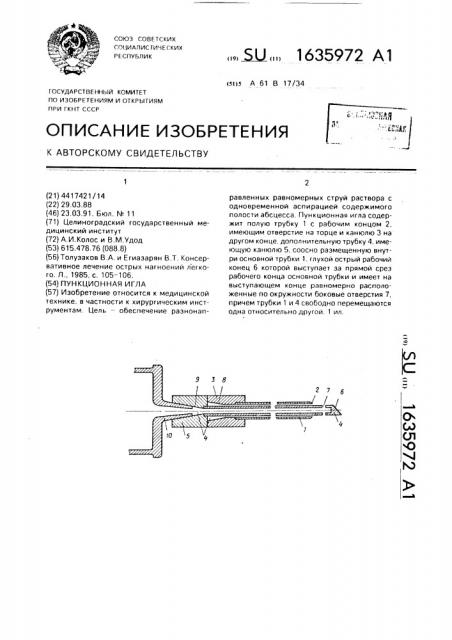

На чертеже представлена пункционная игла, общий вид, Пун ционная игла содержит полую трубку I с рабочим концом 2, имеющим отверстие на торце и канюлю 3 на другом конце, дополнительную трубку 4, имеющую кан юлю 5, причем дополнительная трубка 4 соосно размещена внутри основной трубки

1, глухой острый рабочий конец 6 ее выступает за прямой срез рабочего конца 2 основной трубки и имеет на выступающем конце равномерно расположенные по окружности боковые отверстия 7, например, четыре.

Трубки 1 и 4 свободно перемещаются одна относительно другой. Осевые отверстия 3 и 5 на свободных от трубок концах 8

Ъ и 9 имеют коническую форму для плотной насадки их на наконечник шприца 10. Дополнительная трубка 4 своим рабочим концом, который скошен под углом 45, выступает за срез рабочего конца 2 основной трубки 1 на 5 — 7 мм, Пункционную иглу используют следующим образом.

Трубку 4 вставляют в трубку 1, к канюле

5 трубки 4 подсоединяют шприц, заполненный антисептическим раствором, В положении больного сидя из оптимальной точки, намеченной на рентгеноскопии, под местной анестезией производят прокол грудной стенки, плевры, легкого, Во время поступательного движения пункционной иглы поршень шприца подтяг ноают "на себя". При этом наличие боковых отверстий 7 исключает возможность обтурации иглы.

Ощущение чувства провала, появление гнойного эксудата с воздухом в шприце свидетельствует о попадании иглы в полость абсцесса.

Затем шприцом под давлением вводят раствор антисептика, при этом на рабочем конце иглы образуются в соответствии с боковыми отверстиями четыре активные

5 струи, которые направлены веерообраэно, благодаря чему омывают все стенки полости и ее карманы.

Количество одномоментно введенного раствора зависит от объема полости, опре10 деляемого ориентировочно по рентгенограммам.

После введения раствора дополнительную трубку 4 вместе со шприцом удаляют, к канюле 3 трубки 1 подсоединяют пустой

15 шприц, которым производят аспирацию промывного раствора вместе с гноем, детрином, Процедуры введения раствора и аспирации повторяют до его посветления. В конце процедуры, после того, как содержи20 мое полностью удалено, в полость абсцесса вводят антибиотики или ферментные и репараты. При необходимости может быть выполнено микродренирование путем проведения катетера в полость абсцесса че25 рез трубку 1.

Изобретение позволяет сократить сроки лечения больных абсцессом легкого, уменьшить число осложнений и неудач при пункции полости абсцесса, проводить мест30 ное лечение более эффективно.

Формула изобретения

Пункционная игла, содержащая полую трубку с рабочим концом, имеющим отверстие на торце и канюлю на другом конце, 35 отличающаяся тем,что,сцелью обеспечения разнонаправленных равномерных струй раствора с одновременной аспирацией содержимого полости абсцесса, она снабжена дополнительной трубкой, 10 имеющей канюлю, соосно размещенной внутри основной трубки, глухой острый рабочий конец которой выступает за прямой срез рабочего конца основной трубки и имеет на выступающем конце равномерно рас45 положенные по окружности боковые отверстия, причем трубки свободно перемещаются одна относительно другой,
