Реферат



Изобретение относится к медицине, точнее к офтальмологии предназначено для разработки путей повышения эффективности лечения катаракты и позволяет повышать качество фотохимического окрашивания интраокулярных линз и предотвращать деградацию полимерного материала линз в процессе обработки. Устройство содержит корпус 1 и приспособление 5 кассетного типа для крепления линз, при этом корпус выполнен герметичным , имеет отверстия 2 и 3 для продувающего агента - азота Приспособление 5 выполнено в виде пластины с отверстиями, диаметр которых меньше диаметра зоны крепления опорных элементов 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 F 2/16

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2

Мг (21) 4442414/14 (22) 16.06.88 (46) 23.03.91. Бюл. N.. 11 (71) Институт общей и неорганической химии им. Н,С,Курнакова и Московский научно-исследовательский институт глазных болезней им, Гельмгольца (72) Н.А.Чумаевский и М.А.Бабижаев (53) 617,7 (088.8) (56) Malnster М.А. The spectra classification

and rationale of ultraflolet protective

intraocular lenses", Am. J. Ophthalmol, 1986, ч, 102, hh 66, р, 727 — 732, (54) УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ ИНТРАОКУЛЯРНЫХ ЛИНЗ ПРИ ИХ СВЕТОВОЙ

ОБРАБОТКЕ

„„. Ж „„1б35982А1 (57) Изобретение относится к медицине, точнее к офтальмологии, предназначено для разработки путей повышения эффективно- сти лечения катаракты и позволяет повышать качество фотохимического окрашивания интраокулярных линз и предотвращать деградацию полимерного материала линз в процессе обработки, Устройство содержит корпус 1 и приспособление 5 кассетного типа для крепления линз, при этом корпус выполнен герметичным, имеет отверстия 2 и 3 для продувающего агента — азота. Приспособление 5 выполнено в виде пластины с отверстиями, диаметр которых меньше диаметра эоны крепления опорных элементов. 3 ил.

1635982

45

55

Изобретение относится к медицине— офтальмологии, и может быть использовано при хирургическом лечении катаракт.

Цель изобретения — предотвращение деградации полимерного материала линз.

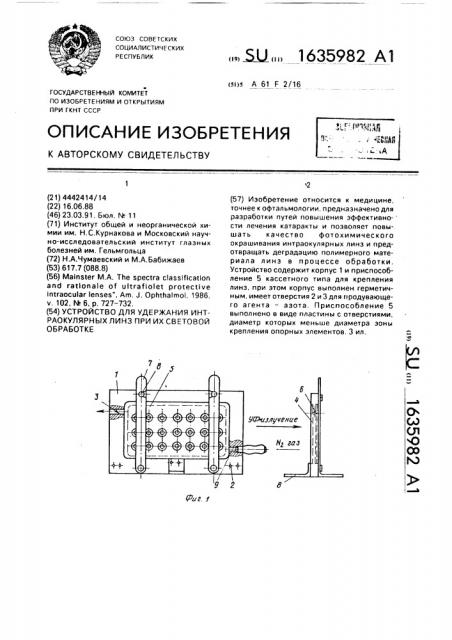

На фиг.1 изображено устройство. общий вид в двух проекциях; на фиг.2 — установка MOil; на фиг.3— тепловой фильтр.

Устройство состоит иэ герметичного корпуса 1 рамки, имеющего отверстия 2 и 3 для ввода и вывода продувающего агента (азот). Передняя панель корпуса со стороны облучения УФ-светом, снабжена кварцевой пластиной 4. В корпус 1 вставляют плату 5 с отверстиями (21 шт) кассетного типа, выполняющую роль держателя ИОЛ, которые прижимаются к отверстиям платы с тыльной стороны стеклом 6 с помощью пружинных защелок 7, фиксируемых винтами 8. Диаметр отверстий подбирают таким образом, чтобы устранить крепежные элементы линз из оптической эоны проходящего УФ-света.

Такая предосторожность вызвана необходимостью и редотвращать фотодеструкцию полипропилена (материала, из которого обычно изготовлены крепежные элементы

ИОЛ), черезвычайно чувствительного к действию УФ света, Корпус 1 устанавливают в вертикальном положении с помощью стойки 9, к которой корпус 1 фиксируют заклепками 10 (не показаны). Между устройством и источником света при облучении устанавливают тепловой фильтр 11 с водяным охлаждением через ввод 12, оптические поверхности 13 которого выполнены из кварцевого стекла, пропускающего УФсвет, Устройство используют следующим образом.

ИОЛ иэ ПММА извлекают из фабричной упаковки и аккуратно устанавливают в отверстия латы-держателя 5 ИОЛ кассетного типа устройства, расположенного на расстоянии-50 см против ртутной лампы (СВД120 А), испускающей ближний УФ-свет, ИОЛ прижимают к плате с тыльной стороны корпуса стеклом 6. Проверяют, чтобы крепежные элементы ИОЛ не находились в зоне оптического пути, испускаемого источником света. Через ввод 2 начинают продувку ИОЛ азотом, Одновременно приводят в действие тепловой фильтр с водяным охлаждением, Затем готовят к работе источник УФ-света. Исследуемые образцы в сухом виде подвергают действию ближнего

УФ-света при комнатной температуре. Используют следующий режим обработки: мощность общего потока излучения 50100 Вт/м2.

Спектральный анализ материалов из

ПММА, Характеристики поглощения и пропускания интактных и обработанных ближним

УФ-светом ИОЛ из ПММА определяют путем регистрации соответствующих спектров в диапазоне от 190 до 500 нм на спектрофотометре ("Спекорд М-40", ГДР, фирма "Карл

Цесс"), Сравнивают спектральные характеристики ИОЛ иэ ПММА перед облучением, а также после обработки ближним УФ-светом.. Условия измерения спектров в обоих случаях сходны.

Фотодеструкцию материалов оценивают путем регистрации Раман-спектров ИОЛ из ПММА на лазерном спектрометре ДФС24 с возбуждающей линией 5145 A npu мощности светового пучка на образце 200350 мВт, при съемке используют интерференционный светофильтр, линейная ширина щели составляла 300 мкм. скорость сканирования 0,360 HM/мин, образцы в осветителе располагают сообразно их форме.

Спектры записывают с хорошей воспроизводимостью, при этом не было обнаружено каких-либо существенных изменений интенсивностей и частот линий рассеяния в спектрах образцов, испытавших действие лазера в течение 4 ч. Отмечают различия

Раман-спектров в спектральной области

1640 см — в области частот валентных ко-1 лебаний СС колебаний. Линия СС колебаний малой интенсивности в Раман-спектре исходной ИОЛ из ПММА, а в Раман-спектре

ИОЛ, обработанная в течение 100 ч УФ-излучением, видна отчетливо вследствие увеличения ее интегральной интенсивности.

Наряду с фактом увеличения интенсивности линии СС колебаний в спектре облученного . образца следует отметить появление слабого фона флуоресценции по мере развития желтоватой окраски материала. Полученные изменения на Раман-спектрах хорошо согласуются со схемой фотодеструкции

ПММА согласно уравнению сн Ч 1

-CHq С- Н CH- С—

1 I

e OOe М с СОО СН> снэ снъ

1 \

СН нс =с

СООСН C ОСЦ

11 3

О иэ которого следует, что уровень накопления концевых групп ПММА, содержащих СС

1635982

3@излучение двойные связи (правый фрагмент на схеме), регистрируемые на Раман-спектрах ПММА, может служить объективным критерием фотодеструкции полимерного материала ИОЛ.

Предлагаемое устройство позволяет предотвратить деградацию полимерного материала ИОЛ в процессе обработки и защитить от светового повреждения крепежные элементы ИОЛ, а также увеличивает качество фотохимического окрашивания

ИОЛ: может быть достигнута большая глубина светло-желтого окрашивания ИОЛ (фильтрация УФ-света) при отсутствии фотодеструкции полимерного материала. Кроме того, появляется возможность придания большому количеству ИОЛ (21 шт в течение одного периода облучения) постоянного свойства поглощать свет длинноволновой ультрафиолетовой, а также коротковолновой видимой областями спектра, т.е. приближение спектральных характеристик

ИОЛ к таковым естественного хрусталика молодого человека. Эту возможность обеспечивает устройство для фиксации линз.

Обеспечивается возможность снижения потенциальной токсичности УФ-поглощающих ИОЛ до их имплантации в глаз и вероятности образования ингредиентов в

5 полимерном материале ИОЛ, способных индуцировать токсические реакции для глаза, а также возможность предотвращения нарушения оптической поверхности ИОЛ.

10 Формула изобретения

Устройство для удержания интраокулярных линз при их световой обработке, содержащее корпус с установленным в нем приспособлением для крепления линз. о т—

15 л и ч а ю щ е е с я тем, что, с целью предотвращения деградации полимерного материала линз, корпус выполнен герметичным и имеет отверстия для ввода и вывода продувающего агента, при этом передняя панель

20 корпуса выполнена из кварцевого стекла, а приспособление для крепления линз — в виде пластины с отверстиями, диаметр которых меньше диаметра зоны крепления опорных элементов интроаокулярных линз, 25
