Способ промывки зернистой загрузки фильтров и устройство для его осуществления

Способ промывки зернистой загрузки фильтров и устройство для его осуществления

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке воды фильтрованием и позволяет снизить расход промывной водьц В фильтре 1 размещен слой фильтрующей загрузки 2, дренажная система 3, трубопроводы для подачи очищаемой воды 7, отвода промывной воды 8, подачи промывной воды 9 и отвода фильтрата 10. В нижней части слоя 2 размещен патру- . бок 11 для подачи в слой атмосферного воздухао При промывке слоя осуществляют опускание уровня воды в фильтре ниже фильтрующего слоя 2 и отвод воды через дренажную систему 3 и трубопровод 10„ При этом открывают вентиль 12 на трубопроводе 11 и подают сферный воздух в загрузку для увеличения его объема в поровом пространстве слоя„ При подаче промывной воды по трубопроводу 9 восходящий поток вытесняет из слоя загрузки 2 воздух который разрыхляет слой, 1 ил, - 1 табл. с S (Л

СО!03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (51)5 " 01 > 24 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4680151/26 (22) 18 04.89 (46) 23.03.91. Бюп. N 11 (71) Львовская железная дорога (72) В.Е.Френкель (53) 66.067.322(088.8) (56) Авторское свидетельство СССР

Ф 738636, кл. В 01 D 23/24,,1 973.

Клячко В.А., Апельцин И.Э. Очистка природных вод. — M. Стройиздат, 1971, с.221, рис.VIII-6, (54) СПОСОБ ПРОМЫВКИ ЗЕРНИСТОЙ ЗАГРУЗКИ ФИЛЬТРОВ И УСТРОЙСТВО ДЛЯ ЕГО

ОСУЩЕСТВЛЕНИЯ (57) Изобретение относится к очистке воды фильтрованием и позволяет снизить расход промывной воды, В фильтре I размещен слой фильтрующей загруз„„SU„„1636012 А 1

2 ки 2, дренажная система 3 трубопроводы для подачи очищаемой воды 7, отвода промывной воды 8, подачи промывной воды 9 и отвода фильтрата IO.

В нижней части слоя 2 размещен патру- ° бок 11 для подачи в слой атмосферного воздуха. 11ри промывке слоя осуществляют опускание уровня воды в фильтре ниже фильтрующего слоя 2 и отвод воды через дренажную систему 3 и трубопровод IО. При этом открывают вентиль

12 на трубопроводе 11 и подают атмосферный воздух в загрузку для увеличения его объема в поровом простран" стве слоя. При подаче промывной воды по трубопроводу 9 восходящий поток вытесняет из слоя загрузки 2 воздух, который разрыхляет слой. 1 ил», 1 табл.

1636012

25

35

40 иэ атмосферы через патрубок 11 посту- 45 Интенсивность промывки водой, л/см

Продолжительность промывки с

Расход воды на промывку, л

Экономия расхода промывной воды по сравнению с обычной пр омыв кой: л

15 15

365 352 303

43 41,5 35,7

55

1,5 7,3

3,5 17

Изобретение относится к очистке природных и доочистки сточных вод и может быть использовано в технологии очистки воды н открытых безнапорных фильтрах и контактных осветлителях с зернистой фипьтрующей загрузкой.

Целью изобретения является снижение расхода промывной воды.

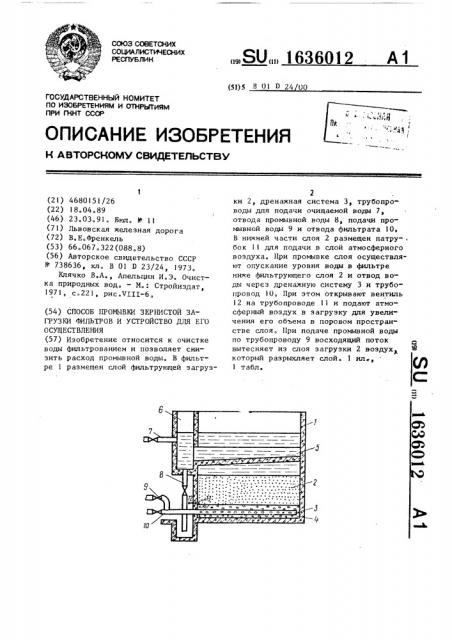

На чертеже представлено устройство для осуществления способа.

В корпусе фильтра 1 размещен слой фильтрующей загрузки 2, н нижней части корпуса размещена дренажная система 3, расположенная в поддерживающем слое 4. В корпусе фильтра размещен лоток 5, к корпусу прикреплен карман 6, к которому присоединены трубопроводы для подачи обрабатываемой воды 7 и отвода промывной воды 8.

К дренажной системе 3 присоединены трубопроводы для подачи промывной воды 9 и для отвода фильтрата 10. Над дренажной системой 3 в нижней части фильтрующего слоя 2 размещен патрубок 11 для подачи в загрузку атмосферного воздуха, снабженный вентилем 12, Устройство работает следующим образом.

При закрытых задвижках на трубопроводах 7 — 9 и открытых задвижке на трубопроводе 10 и вентиле 12 на патрубке 11 начинают опорожнять фильтр путем опускания уровня воды в фильтрующем слое до его нижней части и отведения воды по трубопроводу 10, при отведении незначительной части через патрубок ll. Момент, когда истечение воды через патрубок 11 прекращается, свидетельствует о том, что уровень воды в фильтре размещен ниже уровня расположения патрубка 11, т.е. ниже фипьтрующего слоя 2. При этом воздух пает в межпоровое пространство фильтрующей загрузки снизу. В этот момент закрывают задвижку на трубопроводе

10 и вентиль 12 на патрубке 11, так как дальнейшее опускание уровня нежелательно но избежание его накопления в поддерживающих слоях 4 и дренажно-распределительной системе 3.

Затем открывают задвижки на трубопроводах 8 и 9 и подают восходящий поток воды с интенсивностью 50 от интенсивности, необходимой для взвешивания загрузки. Воздух, попавший из атмосферы н загрузку через патрубок 11, вытесняется иэ загрузки, равномерно взрыхляя ее. Вода с оттертыми и диспергированными загрязнениями, поднимается и переливается в лоток 5, поступает в карман 6 и отводится по трубопроводу 8 в канализацию.

Увеличивают подачу промывной ноды до взвешивания загрузки 2. При этом происходит окончательная домывка загрузки. Закрывают задвижки на трубопроводе 8 и 9, открывают задвижки на трубопроводах 7 и 10 и включают фильтр в режим фильтрования.

II р и м е р. Способ промывки загрузки осуществляют на трех моделях фильтра D = 100 мм. После фильтрования воды через зернистую загрузку фильтров при равных условиях осуществляют промывку загрузки различными способами: в фильтре А — обычную промывку в восходящем потоке воды, в фильтре Б - промывку путем опускания уроння воды ниже верхнего слоя фильтрующей загрузки с последующим раэрыхлением верхнего слоя загрузок воздухом, вытесняемым из загрузки восходящим потоком промывной воды и взвешиванием загрузки, в фильтре  — промывку путем опускания уровня воды ниже фильтрующего слоя, подачи в его нижнюю часть атмосферного воздуха для заполнения парового пространства с последующим разрыхлением всего слоя воздухом, вытесняемым из загрузки восходящим потоком промывной воды и взвешива. нием слоя.

Результаты промывок сведены в таблицу.

1О формулаиэобретения

1 ° Способ промывки зернистой загрузки фильтров, расположенной на поддерживающем слое, включающий опускание уровня воды ниже верхнего слоя фильтрующей загрузки, отведение воды через дренажную систему, расположенную в поддерживающем слое, и последующую подачу восходящего потоСоставитель Н. Смирнова

Техред С.Мигунова Корректор Н. Ревская

Редактор М.Бланар

Заказ 775 Тираж 427 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

5 6360

Способ и устройство дпя промывки фильтрующей загрузки позволяют умень шить расход промывной воды за счет увеличения объема воздуха в паровом пространстве, а также за счет отведения воды из всего фильтрующего слоя и подачи в его нижнюю часть атмосферного воздуха.

l2 6 ка промывной воды для взрыхления фильтрующего слоя и его взвешивания,о т-. л и ч а ю шийся тем, что, с целью снижения расхода промывной во; ды, осуществляют опускание уровня воды ниже фильтрующего слоя и подачу в его нижнюю часть атмосферного воэ" духа.

2. Устройство для промывки ернис" той загрузки фильтров, включа атее дренажную систему, расположенную в нижней части корпуса фильтра, о т л и— ч а ю щ е е с я тем, что, с целью снижения расхода промывной воды, оно снабжено патрубком с вентилем для подачи в загрузку атмосферного воздуха, присоединенным к корпусу над дренажной системой.
