Изобретение относится к станкостроепри нию и может быть использовано в технологическом оборудовании для производства деталей радиоэлектронной промышленности . Целью изобретения является повышение производительности и упрощение конструкции. Вне зоны контакта с транс

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (н)s В 23 0 41/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

4 (21) 4497345/08 (22) 23.08.88 (46) 23.03.91. Бюл. М 11 (71) Специальное конструкторское бюро при

Псковском заводе радиодеталел (72) Э.В.Андреев (53) 62-229.7(088.8) (56) Авторское свидетельство СССР

N. 1351745, кл. В 23 Q 41/00, 1986.

„.,5U„„1636187 А1 (54) РОТОРНО-КОНВЕЙЕРНАЯ ЛИНИЯ (57) Изобретение относится к станкостроению и может быть использовано в технологическом оборудовании для производства деталей радиоэлектронной промышленности. Целью изобретения является повышение производительности и упрощение конструкции, Вне эоны контакта с транс-, 16: 6187

35 портной цепью блок 11 инструментов опираетса на упор 13 под воздействием упора

15 и пружины 16. При дальнейшем вращении ротора призма 14 механизма центрирования опирается на боковую поверхность цилиндрического держателя 9, При этом

Изобретение относится к станкостроению, в частности к роторно-конвейерным линиям, и может быть использовано в технологическом оборудовании для производства деталей радиоэлектронной промышленности.

Целью изобретения является повышение производительности и упрощение конструкции.

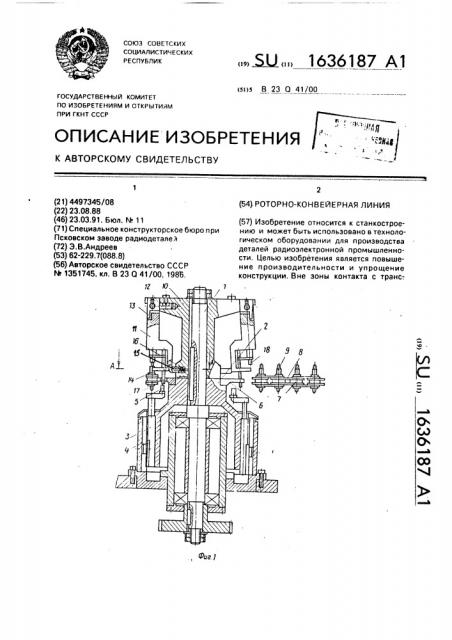

На фиг,1 изображена часть роторноконвейерной линии в виде рабочего ротора и цепного транспортера, общий вид; на фиг.2 — сечение А-А на фиг,1.

На валу закреплены барабан 2 с полэунами 3, сопряженными с неподвижным кулачком 4, с закрепленными на них толкателями 5, звездочки 6 с базовыми пазами для роликов 7 цепного транспортера 8, несущего цилиндрические держатели 9, втулки 10, несущие блоки 11 инструментов. установленные на втулке 10 с помощью шарнира 12 с упором 13. Механизм центрирования выполнен в виде призмы 14 упора

15 с пружиной 16. Упор 17 сопряжен с инструментом 18.

Роторно-конвейерная линия работает следующим образом.

При вращении вала 1 барабан 2 вращает ползуны 3, которые перемещаются по вертикали под воздействием неподвижного кулачка 4, при этом толкатели 5 воздействуют на упоры 17, перемещая инструмент 18 блока 11 инструментов, вращаемого с втулкой 10. Цепной транспортер 8, огибая рабочий ротор, базируется с помощью роликов 7 в базовых пазах звездочки 6, при этом циблок 11 инструментов вращается вокруг шарнира 12, а пружина 16 через упор 15 сжимается, Таким образом, инструменты 18 и цилиндрические держатели 9 изделий ориентируются соосно для совершения рабочих операций. 2 ил. линдрические держатели 9 перемещаются в зону взаимодействия с инструментом 18.

Вне эоны контакта с транспортной цепью блок 11 инструментов опирается на упор 13 под воздействием упора 15 и пружины 16. При дальнейшем вращении ротора призма 14 опирается на боковую поверхность цилиндрического держателя 9, при этом блок 11 инструментов вращается вокруг шарнира 12, а пружина 16 через упор 15

° сжимается, таким образом инструменты 18 и цилиндрические держатели 9 иэделий ориентируются соосно для совершения рабочих операций. При переходе транспортной цепи на прямолинейную траекторию, призма 14 сходит с цилиндрического держателя 9 и блок 11 инструментов удерживается от радиального перемещения.

Формула изобретения

Роторно-конвейерная линия, содержащая роторы с базовыми пазами на рабочих позициях, огибаемые конвейером с несущими иэделия цилиндрическими держателями, механизм центрирования держателей на рабочих позициях и блоки инструментов, отличающаяся тем, что, с целью упрощения конструкции, блоки инструментов выполнены в виде продольного корпуса, один конец которого шарнирно установлен на роторе, а на другом размещен механизм центрирования, в котором выполнено призматическое гнездо, при этом упомянутый механизм центрирования подпружинен в направлении цилиндрического держателя в месте их взаимодействия.
