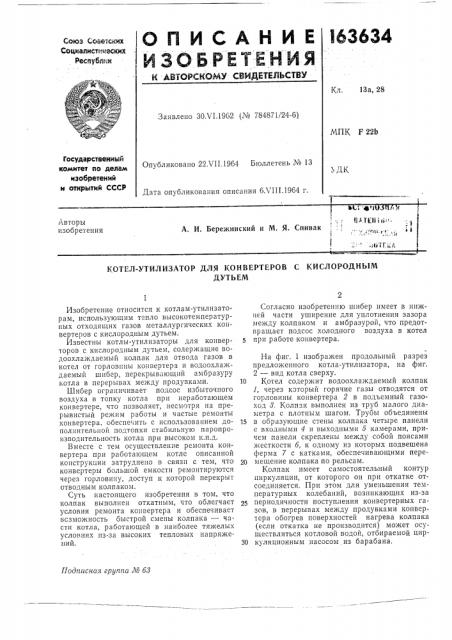

l63634

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ и АВТОРСКОМУ СВЙДЕТЕЙЬСТВУ

Союз Советских

Социалистикеских

Республик

Кл, 13а, 28

Заявлено ЗОХ1.1962 (№ 784871/24-6) МПК F 22Ь

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 22Х11.1964 Бюллетень № 13 ДК

Дата опубликования описания 6Х111.1964 г.

Авторы изобретения

А. И. Бережинский и М. Я. Спивак ндГ; r.

КОТЕЛ-УТИЛИЗАТОР ДЛЯ КОНВЕРТЕРОВ (; КИСЛОРОДНЫМ

ДУТЬЕМ

Подписная аруппа М 68

Изобретение относится к котлам-утилизаторам, использующим тепло высокотемпературных отходящих газов металлургических конвертеров с кислородным дутьем.

Известны котлы-утилизаторы для конверторов с кислородным дутьем, содержащие водоохлаждаемый колпак для отвода газов в котел от горловины конвертера и водоохлаждаемый шибер, перекрывающий амбразуру котла в перерывах между продувками.

Шибер ограничивает подсос избыточного воздуха в топку котла при неработающем конвертере, что позволяет, несмотря на прерывистый режим работы и частые ремонты конвертера, обеспечить с использованием дополнительной подтопки стабильную паропроизводительность котла при высоком к.п.д.

Вместе с тем осуществлен te peNOHT3 конвертера при работающем котле описанной конструкции затруднено в связи с тем, что конвертеры большой емкости ремонтируются через горловину, доступ к которой перекрыт отводным колпаком.

Суть настоящего изобретения в том, что колпак выполнен откатным, что облегчает условия ремонта конвертера и обеспечивает ьсзможность быстрой смены колпака — части котла, работающей в наиболее тяжелых условиях из-за высоких тепловых напряжений.

Согласно изобретенгпо шибер имеет в нижней части уширение для уплотнения зазора между колпаком и амбразурой, что предотвращает подсос холодного воздуха в котел при работе конвертера.

На фиг. 1 изображен продольный разрез предложенного котла-утилизатор а, на фиг.

2 — вид котла сверху.

10 Котел содержит водоохлаждаемый колпак (, через который горячие газы отводятся от горловины конвертера 2 в подъемный газоход 3. Колпак выполнен из труб малого диаметра с плотным шагом. Трубы объединены

15 в образующие стены колпака четыре панели с входными 4 и выходными 5 камерами, причем панели скреплены между собой поясами жесткости 6, к одному из которых подвешена ферма 7 с катками, обеспечивающими пере20 мещение колпака по рельсам.

Колпак имеет самостоятельный контур циркуляции, от которого он при откатке отсоединяется. При этом для уменьшения температурных колебаний, возникающих из-за периодичности поступления конвертерных газов, в перерывах между продувками конвертера обогрев поверхностей нагрева колпака (если откатка не производится) может осуществляться котловой водой, отбираемой цир30 куляционным насосом из барабана.

163634

/ 2

Фиг. 2

Составитель К. Харитонов

Техред Л. К. Ткаченко

Редактор Il. Вербова

Корректор М. И. Зльмус

Заказ 1771/3 Тираж 825 Формат бум. 60+90 /q Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр; пр. Серова, д. 4

Типография, пр. Сапунова, 2

Водоохлаждаемый шибер д опускается после каждой кислородной продувки с тем, чтобы обеспечить сжигание с минимальным избытком воздуха дополнительного топлива, подаваемого в топку через горелки 9.

Трубы, образующие шибер, имеют подъемную и опускную ветви, входящие в камеры

10, к которым через шланги подается и отводится охлаждающая вода.

В нижней части шибер имеет уширение 1! для уплотнения зазора 12 между колпаком и амбразурой котла при работе конвертера.
