Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат

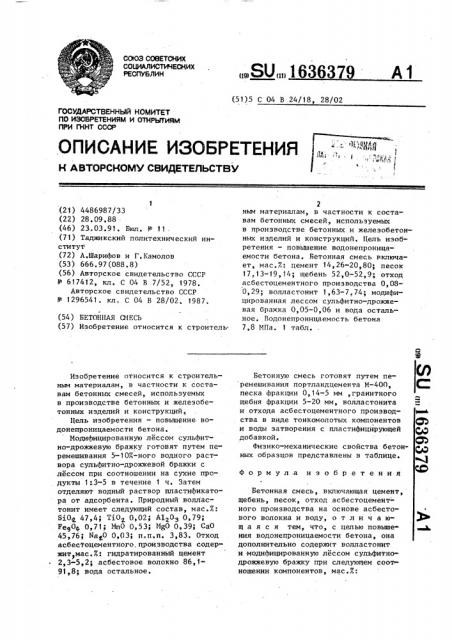

СОЮЗ СОВЕТСНИХ

СОЦИМИСТИЧЕСНИХ

РЕСПУ БЛИН

„SU„„163637

А1 (51)5 С 04 В 24/18» 28/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

Il0 ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4486987/33 (22) 28.09.88 (46) 23.03.91. Бюл. P- 11. (71) Таджикский политехнический институт (72) А.Шарифов и Г.Камолов (53) 666.97(088.8) (56) Авторское свидетельство СССР

Р 617412, кл. С 04 В 7/52, 1978.

Авторское свидетельство СССР

»» 1296541. кл, С 04 В 28/02, 1987. (54) ВЕТО»ШАЯ СМЕСЬ (57) Изобретение относится к строитель

Изобретение относится к строительным материалам, в частности к составам бетонных смесей, используемых в производстве бетонных и железобетонных изделий и конструкций, 1(ель изобретения — повышение водонепроницаемости бетона.

Модифицированную лессом сульфитно-дрожжевую бражку готовят путем перемешивания 5-10%-ного водного раствора сульфитно-дрожжевой бражки с лессом при соотношении на сухие продукты 1:.3-5 в течение 1 ч. Затем отделяют водный раствор пластификатора от адсорбента ° Природный волластонит имеет следующий состав, мас.%.:

8 0 47,4; ТЫа 0»02; А1 0з 0,79;

Ре90,». 0,71; Мп0 0,53; Hg0 0,39; Са0

45»76» Ha 0 0,03» п.п.п. 3,83. Отход асбестоцементного.производства содержит мас.%: гидратированный цемент

»

2,3-5,2; асбестовое волокно 86,191,8; вода остальное.

2 ным материалам, в частности к составам бетонных смесей, используемых в производстве бетонных и железобетонных изделий и конструкций. Цель изобретения — повышение водонепроницаемости бетона. Бетонная смесь включает, мас.%: цемент 14,26-20,80; песок

17.13-19,14; щебень 52,0-52,9; отход асбестоцементного производства 0,080,29» волластонит 1,63-7.74» модифицированная лессом сульфитно-дрожжевая бражка 0,05-0,06 и вода остальное. Водонепроницаемость бетона

7,8 МПа. 1 табл.

Бетонную смесь готовят путем пе ремешивания портландцемента M-400» ( песка фракции 0,14-5 мм,гранитного щебня фракции 5-20 мм, волластонита и отхода асбестоцементного производ- м»» ства в виде тонкомолотых компонентов и воды затворения с пластифицирующей ф» добавкой. Cb

Физико-механические свойства бетонных образцов представлены в таблице.

Формула изобретения

Бетонная смесь, включающая цемент, щебень, песок, отход асбестоцемент- ного производства на основе асбестового волокна и воду, о т л и ч а ющ а я с я тем, что, с целью повышения водонепроницаемости бетона, она дополнительно содержит волластонит и модифицированную лессом сульфитнодрожжевую бражку при следующем соотношении компонентов, мас.%:

1636379

0,08-0,29

1,63-7,74

Цемент

Щебень

Песок

Отход асбестоцемен гного производсгва на основе асбестового

14, 26-20,80

° 52,0-52,9

17,13-19,14 волокна

Волластонит

Модифицированная лессом сульфитнодрожжевая бражка

Вода

0,05-0,06

Остальное

803,0-1

22 13 16,36 52,28

0,20

4.8 °

34 5

Составитель С. Воронина

Редактор Н, ГУнько ТехРед Л.СеРдюкова

Корректор М. Самборская. Заказ 793 Тираж 435 Подписное

SHHHtIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

1 !Зредаа а»

OINK

3

5

7

14,26 17,32

16,30 !7 ° 13

78935 17,33

18 82 18 61

20,40 17 15

20,80 19,14

52,36

52 ° 20

52 40

52,90

52,67

52,00

0,29

0,20

0,20

О,21

О,08

О,О8

7,74

5 71

3,67

3 ° 76

1,63

1,66

0,05

0,05

0,055

0,06

0,06

О, 06 7,98 0-1

8,41. О-1

7,995 0»1

5,64 0

8,О! О-1

6,26 0

35 5

35,6

36,0

41 ° 6

36,5

47,8

6,7

6,2

6,4

7,3

6,8

7,8
