Огнеупорная масса

Огнеупорная масса

Иллюстрации

Показать все

Реферат



Изобретение относится к производству безобжиговых огнеупоров. Цель изобретения - улучшение термомеханических свойств огнеупора. Масса для его изготовления содержит, мас.%: графит 5,0-15,0, тонкомолотый электроплавленый оксид магния 10,0-15,0, тонкомолотый глинозем 3,0-5,0,в качестве связующего - жидкое стекло 3,0-7,0 и остальное переклазфракции Ј3мм. Предел прочности на сжатие полученного огнеупора: при 20°С 950-970 кг/см2, при 300°С 810-910 кг/см2, при 600°С 930- 950 кг/см2 . 2 табл.

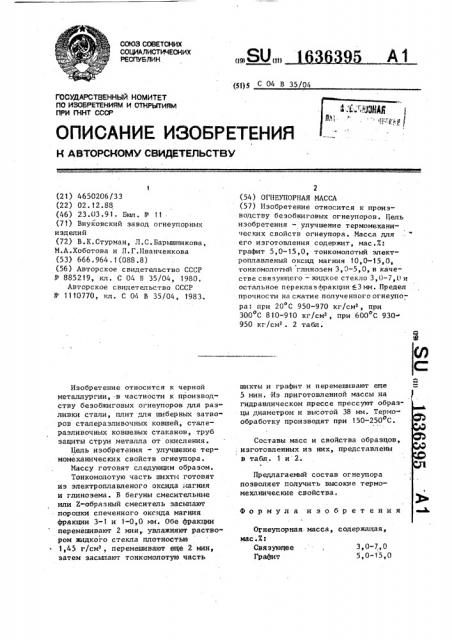

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (11) А1 (51)5 С 04 В 35/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BT0PCH0MV СВИДЕТЕЛЬСТВУ

3,0-7,,0

5,0-15,0

ГОСУДАРСТВЕННЫЙ НОМИТЕТ по изсБРетениям и отнРытиям

ПРИ 1КНТ СССР (21) 4650206/33 (22) 02.12.88 (46) 23.03,9 1. Бюл . и I1 (71) Внуковский завод огнеупорных изделий (72) В.К. Стурман, Л. С. Барышникова, М.А.Хоботова и Л.Г.Иванченкова (53) 666. 964. 1 (088.8) (56) Авторское свидетельство СССР

У 885219, кл. С 04 В 35/04, 1980.

Авторское свидетельство СССР

1Ф 1110770, кл. С 04 В 35/04, 1983.

Изобретение относится к черной металлургии, .в частности к производству безобжиговых огнеупоров для раз" ливки стали, плит для шиберных затворов сталеразливочных ковшей, сталеразливочных ковшевых стаканов, труб защиты струи металла от окисления.

Цель изобретения - улучшение термомеханических свойств огнеупора.

Массу готовят следующим образом.

Тонкомолотую часть шихты готовят из электроплавленого оксида магния и глинозема. В бегуны смеситепьные или Z-образный смеситель засыпают порошки спеченного оксида магния фракции 3-1 и 1-0,0 мм. Обе фракции перемешивают 2 мин,. увлажняют раствором жидкого стекла плотностью

1,45 г/см, перемешивают еще 2 мин, затем засыпают тонкомолотую часть

2 (54) ОГНЕУПОРНАЯ МАССА (57) Изобретение относится к производству безобжиговых огнеупоров. Цель изобретения — улучшение термомеханических свойств огнеупора..Масса дпя его изготовления содержит, мас.Е: графит 5,0-15,0, тонкомолотый электроплавленый оксид магния 10,0-15,0, тонкомолотый глинозем 3,0-5,0,в качестве связующего — яждкое стекло 3,0-7,0 и остальное переклаз фракции «3 мм. Предел прочности на сжатие полученного огнеупо" ра: при 20 С 950-970 кг/см2, при

300 С 810-910 кг/см, при 600 С 930

950 кг/см . 2 табл. шихты и графит и перемешивают еще

5 мин. -Из приготовленной массы на гидравлическом прессе прессуют образцы диаметром и высотой 38 мм. Термообработку производят при 150-250 С.

Составы масс и свойства образцов, . изготовленных из них, представлены

s табл. 1 и 2.

Предлагаемый состав огнеупора позволяет получить высокие термомеханические свойства.

Формула и зобр ет ения

Огнеупорная масса, содержащая, мас ° Ж)

Связующее

Графит

1636395

Тонкомолоъый электроплавлейый оксид магния

Тонкомолотый глинозем

Периклаз фракции

3 мм Остальное отличающаяся тем, что, с целью улучшения термомеханических свойств, она содержит в качестве связукщего жидкое стекло.

10,0-15,0

3,0-5,0

Таблица1

Содержание, мас.Ж, в составе

Компоненты (г з

Спеченнйй оксид магния (периклаз) фракции 3 мм

Иидкое стекло

Тонкомолотый электроплавленый оксид магния

Тонкомолотый глинозем

Графит

58,0

7,0

73,0

5в0

15,0

12,0

10,0.5,0

15,0

4,0

6 0

3,0

5,0

Таблица2

Предел прочности при сжатии, 0 кг/см, при температуре, С

Состав

600

20 300

810 930

910 950

910 940

716 570

950

2

Известный

Составитель Л. Булгакова

Редактор Н. Гунько Техред Л. Олейник . Корректор 0.1 нплр

Заказ 794 Тираж 442 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям .прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101
