Резиновая смесь

Резиновая смесь

Иллюстрации

Показать все

Реферат



Изобретение относится к резиновой промышленности и касается разработки рецептуры резиновой смеси на основе бутадиен-стирольного каучука, резины из которой могут найти применение в резинотехнической промышленности . Изобретение позволяет повысить скорость вулканизации резиновой смеси при сохранении стойкости к преждевременной вулканизации, повысить степень вулканизации и твердость при сохранении эластичности резин благодаря использованию в резиновой смеси состава, мае.ч.: бутадиен-стирольный каучук 100; сера 1,0-2,5; ускоритель вулканизации 0,75-3,5; гидроокись кальция 2,0-2,5; технический углерод 40-60; координационное соединение обс 9 (Л

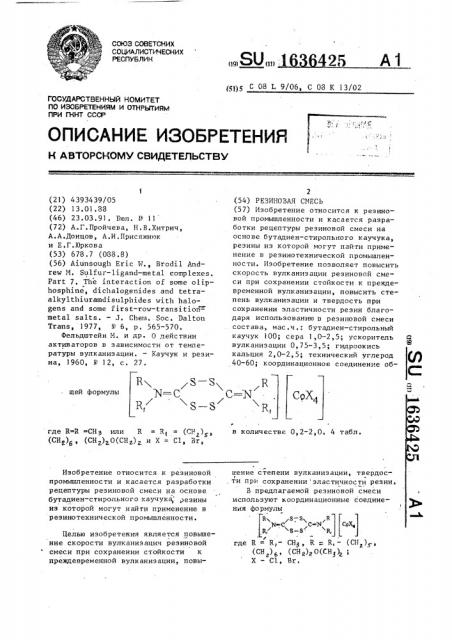

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

nwSUon 1 „)5 С 08 ь 9/06, С 08 к 13/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

3 — sg В

N С C=N б щей формулы с х, г где R=R =СНу или R = R< = (01» ), в количестве 0,2-2,0. 4 табл. (СН )6 (СН ) 0(СН ) и Х = Cl, Br, (21) 4393439/05 (22) 13.01,88 (46) 23.03.91. Бюл. Р ll (72) А.Г.Пройчева, H В.Хитрич, А,А.Донцов, А.И.Присяжнюк и E.Г.10ркова (53) 678 ° 7 (088.8) (56) Aiunsough Eric 11., Brodil Andrew M, Sulfur 118апй-metal complexes.

Part 7, The interaction of some oliphosphine, dichalogenides and tetraalkylthiuramdisulphides with halogens and some first-row-1гапз111опmetal salts. — J, Chem. Soc. Dalton

Trans, 1977, М б, р. 565-570.

Фельдштейн М. и др ° О действии активаторов в зависимости от температуры вулканизации. — Каучук и резина, 1960, И- 12, с. 27.

Изобретение относится к резиновой промышленности и касается разработки рецептуры резиновой смеси на основе бутадиен-стирольного каучука, резины из которой могут найти применение в реэинотехнической промышленности.

Целью изобретения является повышение скорости вулканизации резиновой смеси при сохранении стойкости к преждевременной вулк аниз ации, повы2 (54) РЕЗИНОВАЯ СМЕСЬ (57) Изобретение относится к резиновой промышленности и касается разработки рецептуры резиновой смеси на основе бутадиен-стирольного каучука, резины иэ которой могут найти применение в резинотехнической промышленности. Изобретение позволяет повысить скорость вулканизации резиновой смеси при сохранении стойкости к преждевременной вулканизации, повысить степень вулканиэации и твердость при сохранении эластичности резин благодаря использованию в резиновой смеси состава, мас.ч ° : бутадиен-стирольный каучук 100; сера 1,0 — 2,5; ускоритель вулканизации 0,75-3,5; гидроокись кальция 2,0-2,5; технический углерод

40-60; координационное соединение обшение степени вулканизации, твердосг, ти при сохранении эластичности резин.

В предлагаемой .резиновой смеси используют координационные соединения фо рмулы

R .$ — з,,к

24С С М CqXhl

11, S-S R, l где К = К,— СНЗ, К К, — (С112)5(СН ) „(CH ) 0(CH>)z

Х вЂ” Cl, Br.

1636425

СрХ4

Сера

Ускоритель вулканиз ации

Гидроокись, .кальция

Технический углерод

Укаэанное координационное соединение

1,0-2,5

0475-3,5

2,0-2,5

40-60

Бутадиен-стирольный каучук

0,2-2,0

100

Т а ь 3I м д а l

Содармамма маеа омамтоа, мас.а., а составе

Иаваст 1 2 5 4 5 6 7 8 9 10 11 12 15 мм8

Бртадмам-ctaроиьиъа! марата

СКС-Зо аР!а" 15

Стаарааоааа аасдота

Сера

Адътмас ..

Срдв0аманмд 11 тртдарсд 0524

Пццюоммсв. аамв ддя

«сордамацмоамоа соадммамма VII aa

1OO 100 100 100 100

ИЮ 100 100

100 100

100 100

0,6

2,5

2,5

0,75

2

2 2

5 З

50 40 м г, г з

50 . 50

5

2,Ô

0,5

0,0

5,7

2 2

5 З

50 50

ltl

50

2 2,5

2 2

1,В

2,2

2 г

0,S 0,75

2 2

1,0 1,5 2,0 0,75 0 75 0,75 дв 75

0а l 2,2

0,75 0,2 аСоставм 12 и 13 - аомтродвмма.

oCl

Координационные соединения (Е-7ЕЕ) представляют собой голубые или светло-зеленые порошки, практически нерастворимые в органических растворителях, полученныр путем взаимодействия безводного галогенида кобальта (II) с соответствующим тиурамдисульфидом .в смеси ацетонитрил1хлороформ в молярном соотношении. 10

Резиновые смеси, состав которых представлен в табл. 1 и 3, готовят на лабОраторных вальцах. Вулканизационные характеристики резиновых смесей определяют на реометре при 143 С, 15 а стойкость к преждевременной вулканизации †. по Муни при 1200С; Свойства резиновых смесей и резин представлены в табл. 2 и 4. 0 скорости вулгде R=R< — СНд или R = R -(СН2) g;

1 (СН! ) g, (СН2) ф (СН ) т

Х вЂ” Cl Br ! при следующем соотношении компонентов, мас.ч.: канизации судят по изменению парамет-ра С, о степени сшивания - по изменению параметра АМ, а оптимальное время вулканизации — Т1)о.

Формула изобретения

Резиновая смесь на основе бутадиен-стирольного каучука, включающая серу, ускоритель вулканизации, гидроокись кальция и технический углерод, отличающаяся тем, что, с целью повышения скорости вулканизации при сохранении стойкости к преждевременной вулканизации, повы.шения степени вулканизации, твердости при сохранении эластичности, смесь дополнительно содержит координационное соединение общей формулы

1636425

+ СЧ в

ССЪ СЧ М

СЧ» « °

СаС иЪ |О СС|

»С"ЪСЧ»

С. С|

« о м м В

| Р

О е в

CC. S СЧ О

М ССЪ

omм0

-с|л е о

° 0

СЧ

С0 л Ф в и»Nм

С | I

ЧЪ О в в

Со -Э Л

СЧ

Св|

0а Л

° «Ф ф

ocmw о о! с

i !

||Ъ

М0a в

ОО СЧ С | СЧ

С4Ъ

ССа С0

«««Оо о ол о о

С Ъ л м

«о со

ance < cn

СЧ СС| ССЪ

СЧ

0 — 1

|Ъ аЪ О

° о 01 л о an an o ° ° 0a С»

СЧ С Ъ ОО0 иЪ

«an c»a

anсч е сч

an сч м о om м л е о ° . «СЧ |0

СЧ С»Ъ »«ОC W

CO с|Ъ в сСЪ

«В Ч) в а0 СЧ N СЧ

|СЪ С0 мм

О Оао

О «Ъ 0 ° «М Ф

СЧ М вЂ” о| .е

c - an

«0ЪЛ в

\0 «» СЪ й

i»

v о

ЧЪ an С Ъ

О ОС0 о съ л « л

Сч С Ъ »- с| л

О Со

«С0 СО О»С с Ъ

:. 11

1 — 1

О ah cn о о се

ССЪ С ССЪ ол

an и>

° 0 С0 О «» о

«в О О Со

СЪ ССЪ C .Ф в вМЛ

СЧ С \ -ол-

CO со о

«О ССЪ

ССЪ СЧ т СЪ 1

ССЪ

СЪ 0

|СЪ сф С»\ в

an сч сч

ССЪ

СЧ

СЧ с|Ъ |СЪ ССЪ о О С0 а л аЪ в «4Л

° С Ъ - о л -

СС| 8

«О Со лс|мм

О |сЪ о о л м съ ««an o м ОЧЪ о

СЧ счь 0

СаС М СЧ Саа М 1

I io1 -- 1 ".ь Й а О СС ЕЯЫ.

Caa Q

Ф С» СС В оо а|

ССО 0, . СЧ СС

1,j

Ф 6 Р 1

М сс о33 о ас о ФФ

СЧ «оо . м оол сс

Я в вОСЧ

an Оол

С Ъ С Ъ о om

СЧ в «СЧ |0.«ол

° в в Â4

i «

0 V

1 4 ° О в, ".: 3 ),.""..

353 v. ЛЛ

1636425

Таблица 3 мас.ч., ь смеси

Компоненты

Предлагаемая

14 15 16

Известная

1,1

0,6

1,1

-2 „ф, 100

131

0,75

0,75

0,75

0,75

0,75

0,75 з l

Каучук СКС-30 APKN-15

Сера

Сульфенамид Ц

Техуглерод П324

Гидроксид кальция

Координационное соединение формулы

Х

II

III

ХЧ

U.

Содержание компонентов, 17 18 19

100 100 100

2 2 2

1,1 1,1 1,1

50 50 50

2 2 2

1О

1636425

Твблица 4

Показатели

Данные показателей смеси

l7 18 19

14 15

22

26

l2 11

23 22

35 33

3,2 3

14

34

3,!

8,0

37

3,1

9,3

21

36

3,!

l4,5

26

34

3,0

24

26 24

26

13,0

16 15,7 17,4 16,8

16,5

16,5

13 5 17,8

310 350!

6,9 16,5

17, 4 1 7, 0 17,5

330 320 300 320

340!

903

0,82

73

1,02

0,8!

1е0

0,7

l,03

0,8

74

1,04

0,85

73

l,02

0,83

74

1,04

О,81

73

46.

Редактор И.Дербак

Заказ 795 Тираж 318 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101

Вулкаынзацноныые характеристики резиновых смесей

143еС, Т, миы

Т,!е миы

&М

С (4М/hT) скорчииг по Муни,.t npu

120 С, мин

Физико-механические свойства вулканиэатовг напрякение при удлинении

ЗОВ Мзоо, МПа условная прочность при растяхенни G, МПа относительное удлинение при разрыве, Х коэффициенты теплового старения (100еС х З.сут.)г

Кб

К1, твердость по ИСО, ед. эластичность по отскокуД

Составитель Е, Казакова

Техред 11. Олийнык Корректор Н. Ревская
