"устройство для крутки нити "белорусское"

"устройство для крутки нити "белорусское"

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности, а именно к устройствам для производства пряжи и крученой нити из синтетических волокон при вытягивании их из фильер. Целью изобретения является улучшение качества получаемой нити. Корпус устройства выполнен в виде трех параллельных пластин, между которыми с возможностью осевого вращения установлены вьюрки, сопряженные с приводом. ;Вьюрки выполнены в виде шестерен, причем каждый вьюрок имеет наклонный канал, входное отверстие которого расположено на оси вращения вьюрка, а выходное смещено относительно оси вращения вьюрка. 1 з.п„ ф-лы, 2 ил.

(ХЭОЭ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

86 А1,.SU„„ (51)з D 01 G 15 бб

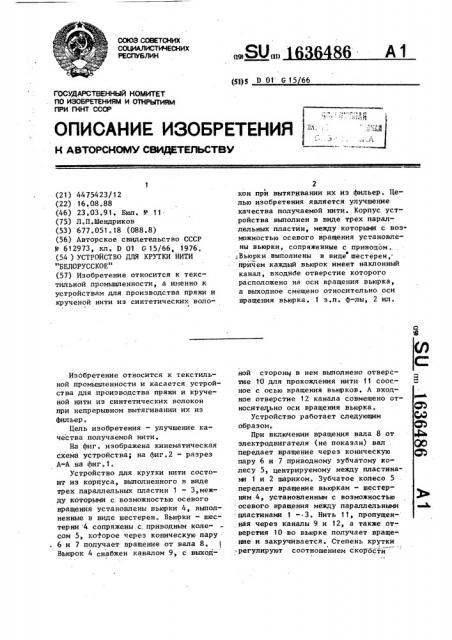

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4475423/12 (22) 16.08.88 (46) 23.03.91. Бюп. Р 11. (75) Л.П.Шендриков (53) 677.051 18 (088.8) (56) Авторское свидетельство СССР

В 612973, кл. D 01 С 15/66, 1976. (54 ) УСТРОЙСТВО ДЛЯ КРУТКИ НИТИ

"БЕЛОРУССКОЕ" (57) Изобретение относится к текстильной промьппленности, а именно к устройствам для производства пряжи и крученой нити из синтетических волоИзобретение относится к текстильной промышленности и касается устройства для производства пряжи и крученой нити из синтетических волокон при непрерывном вытягивании их из фильер.

Цель изобретения — улучшение качества получаемой нити.

На фиг. изображена кинематическая схема устройства; на фиг.2 — разрез

А-А на фиг.1.

Устройство для крутки нити состоит из корпуса, выполненного в виде трех параллельных пластин 1 — З,между которыми с возможностью осевого вращения установлены вьюрки 4, выполненные в виде шестерен. Вьюрки — шестерни 4 сопряжены,с,приводным колесом 5, которое через коническую пару6 и 7 получает вращение от вала 8.

Вьюрок 4 снабжен каналом 9, с выход2 кон при вытягивании их из фильер. Целью изобретения является улучшение качества получаемой нити. Корпус устройства выполнен в виде трех параллельных пластин, между которыми с возможностью осевого вращения установлены вьюрки, сопряженные с приводом, . Вьюрки выполнены в виде шестерен, причем каждый вьюрок имеет наклонный канал, входнбе отверстие которого расположено на оси вращения вьюрка, а выходное смещено относительно оси вращения вьюрка. 1 з.п. ф-лы, 2 ил. ной стороны в нем выполнено отверстие 10 для прохоядения нити 11 соосное с осью вращения вьюрков. А входное отверстие 12 канала совмещено относитепьно оси вращения вьюрка, . Устройство работает следующим образом.

При включении вращения вала 8 от электродвигателя (не показан) вал . передает вращение через коническую пару 6 и 7 приводному зубчатому колесу 5, центрируемому меяду пластинаж 1 и 2 шариком. Зубчатое колесо 5 передает вращение вьюркам — шестерням 4, установленным с воэможностью осевого вращения между параллельными пластинами 1 — 3. Нить 11, пропущенная через каналы 9 и 12, а также отверстия 10 во вьюрке получает вращение и закручивается. Степень крутки регулируют соотношением скорбстй

1636486 вращения вьюрка 4 и скоростью линей-, ной подачи нити 11.

Формула изобретения

А -A поВернугпо

Фиг. 2

Составитель О.Лункина

Редактор Н.Бобкова - Техред Л.Олийнык Корректор Т.Малец — г

Заказ 798 Тираж 289 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

1. Устройство для крутки нити, содержащее закрепленные на корпусе, имеющем отверстия > вьюрки, выполненные в виде шестерен с нитеводами в виде каналов с расположением их вход" ного и выходного отверстий соответствующим отверстиям корпуса, и привод вьюрков, отличающеесятем, что, с целью улучшения качества получаемой нити, канал каждого нитевода выорка расположен наклонно к оси вращения вьюрка,.при этом входное отверстие канала нитевода совмещено с осью вращения вьюрка.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что корпус выполнен в виде двух параллельных пластин с отверстиями.
