Реферат



Изобретение относится к строительству , а именно к конструкциям металлических каркасов производственных зданий, в частности к конструкциям колонн, устанавливаемых в зоне температурно-деформационных швов. Целью изобретения является расширение области применения и снижение металлоемкости . Многоветвевая колонна промышленного здания состоит из шатровой ветви, в виде двух гибких стоек, размещенных по оси подкрановой траверсы с зазором одна в другой. Нижний участок шатровой ветви от подкрановой траверсы выполнен в виде двутавровой стойки, которая снабжена жестко прикрепленным торцовым фланцем 6 идиафрагмами.8. Диафрагма 8 установлена в плоскости стенок наружных ветвей и жестко прикреплена к фланцу 6. Полки наружных ветвей размещены в плоскости уширенной части полки нижней стойки. Жесткость стенки стойки обеспечена парой вертикальных 9 и горизонтальных 10 ребер. 4 ил. Б-Б У Ё

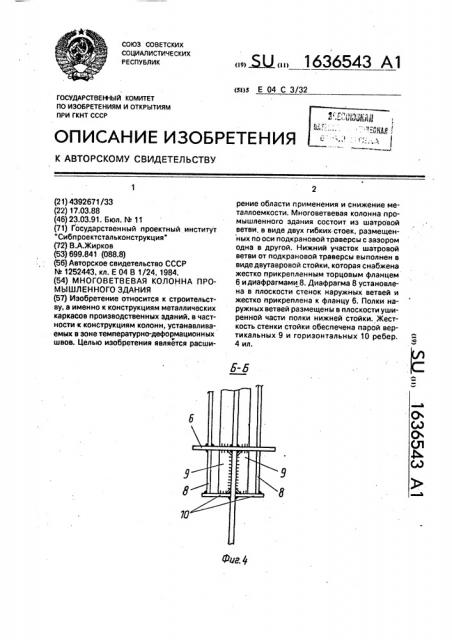

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 04 С 3/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

9

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4392671/33 (22) 17.03.88 (46) 23,03,91. Бюл. М 11 (71) Государственный проектный институт

"Сибпроектстальконструкция" (72) В.А.Жирков (53) 699.841 (088.8) (56) Авторское свидетельство СССР

М 1252443, кл. Е 04 В 1/24, 1984. (54) МНОГОВЕТВЕВАЯ КОЛОННА ПРОМЫШЛЕННОГО ЗДАНИЯ (57) Изобретение относится к строительству, а именно к конструкциям металлических каркасов производственных зданий, в частности к конструкциям колонн, устанавливаемых в зоне температурно-деформацион н ых швов. Целью изобретения является расши„„5U„„1636543 А1 рение области применения и снижение металлоемкости. Многоветвевая колонна промышленного здания состоит иэ шатровой ветви, в виде двух гибких стоек, размещенных по оси подкрановой траверсы с зазором одна в другой. Нижний участок шатровой ветви от подкрановой траверсы выполнен в виде двутавровой стойки, которая снабжена жестко прикрепленным торцовым фланцем

6 и диафрагмами 8. Диафрагма 8 установлена в плоскости стенок наружных ветвей и жестко прикреплена к фланцу 6. Полки наружных ветвей размещены в плоскости уширенной части полки нижней стойки. Жесткость стенки стойки обеспечена парой вертикальных 9 и горизонтальных 10 ребер.

4 ил.

1636543

Изобретение относится к строительству, а именно к конструкциям металлических каркасов производственных зданий, в частности к конструкциям колонн, устанавливаемых в зоне температурно-деформационных швов.

Целью изобретения является расширение области применения и снижение металЪоемкости, На фиг. 1 изображена многоветвевая колонна, общий вид; на фиг. 2 — шатровая ветвь колонны, общий вид; на фиг. 3 — сечение А-А на фиг. 2; на фиг. 4 — сечение Б-Б на фиг. 3.

Многоветвевая колонна состоит из шатровой 1 и подкрановых 2 ветвей.

Шатровая ветвь 1 содержит внутреннюю двутавровую стойку 3 и ветви 4 наружной стойки. Нижняя часть шатровой ветви 1 выполнена в виде двутавровой стойки 5, снабженной жестко прикрепленным к ней торцовым фланцем 6. Внутренняя двутавровая стойка 3 расположена по оси колонны и жестко прикреплена к торцовому фланцу 6.

Наружные ветви 4 установлены полками в плоскости уширенной части 7 стойки 5, а в плоскости стенок ветвей 4 установлены диафрагмы 8. Жесткость стенки стойки 5 обеспечена парой вертикальных ребер 9 жесткости и горизонтальных ребер 10.

На фиг. 2 представлена шатровая ветвь

1, нижняя стойка 5 которой может быть прикреплена к подкранной траверсе 11 по ти. повому узлу крепления или к фундаменту в зданиях беэ кранов и беэ перепада, кроме того, возможно использование в зданиях с перепадом высот кровли.

В результате изменения температуры появляются значительные деформации эле5 ментов каркаса, происходит нарастание деформаций колонн цеха от центра здания к краям при повышении температуры. При изменении температуры конструкций покрытия гибкие стойки допускают свободу

10 температурных перемещений.

Продольные поперечные усилия и изгибающие моменты от верхней части шатровой ветви 1 через вертикальные ребра 9, диафрагмы 8 и горизонтальные ребра 10

15 передаются на нижнюю стойку 5, Передача усилий от крановых воздействий от крана на верхней отметке осуществляется на наружные ветви 4, а от крана на нижней отметке— на нижнюю стойку 5.

20 Формула изобретения

Многоветвевая колонна промышленного здания, устанавливаемая преимущественно в зоне температурного шва, включающая шатровую ветвь в виде двух гибких сто25 ек, размещенных по оси подкрановой части с зазором одна в другой, о т л и ч а ю щ а яс я тем, что, с целью расширения области применения и снижения металлоемкости, нижний участок шатровой ветви от подкра30 новой траверсы выполнен в виде двутавровой стойки, снабженной жестко прикрепленном торцовым фланцем и диафрагмами, установленными в плоскости стенок наружных ветвей, жестко прикрепленных к флан35 цу, полки которых размещены в плоскости уширенной части полки нижней стойки.

1636543

1636543
