Реферат



Изобретение относится к производству арматурных сеток для армирования железобетонных панелей-оболочек двоякой кривизны . Позволяет улучшить качество и снизить трудоемкость изготовления сеток. Предварительно заготовленные поперечные стержни 1, изогнутые до радиуса поперечной кривизны сетки, укладывают на раму многоточечной сварочной машины, выполненную криволинейной с такой же кривизной . Продольные стержни 2 подают прямолинейными и по мере сварки их с поперечными стержнями 1 перемещают неравномерно с последовательным искривлением в зависимости от изменения шага подачи, которое сответствует изменению проектной кривизны продольных стержней, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 С 5/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4620932/33 (22) 19.12.88 (46) 23.03.91. Бюл. М 11 (71) Научно-исследовательский институт строительных конструкций Госстроя СССР (72) А.А.Цейтлин (53) 691.87-427 (088.8) (56) Цейтлин А.А. Сборные железобетонные волнистые покрытия. — Киев: Будивельник, 1978, с. 95. (54) СПОСОБ ИЗГОТОВЛЕНИЯ АРМАТУРНЫХ СЕТОК ДВОЯКОЙ КРИВИЗНЫ, (57) Изобретение относится к производству арматурных сеток для армирования железо„„Я2„„1636544 А1 бетонных панелей-оболочек двоякой кривизны. Позволяет улучшить качество и снизить трудоемкость изготовления сеток.

Предварительно заготовленные поперечные стержни 1, изогнутые до радиуса поперечной кривизны сетки, укладывают на раму многоточечной сварочной машины, выполненную криволинейной с такой же кривизной. Продольные стержни 2 подают прямолинейными и по мере сварки их с поперечными стержнями 1 перемещают неравномерно с последовательным искривлением в зависимости от изменения шага подачи, которое сответствует изменению проектной кривизны продольных стержней, 4 ил, 1636544

Изобретение относится к производству арматурных сеток для армирования железобетонных панелей — оболочек двоякой кривизны.

Р 2 1

ЙЯ,Я

Е-Е

1 г

%23

Фиг,9 .

Составитель В.Герасимов

Техред М.Моргентал Корректор Н,Ревская

Фиг.1

Редактор И.Шмакова

Заказ 801 Тираж 419 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Целью изобретения является улучшение качества и снижение трудоемкости изготовления арматурных сеток.

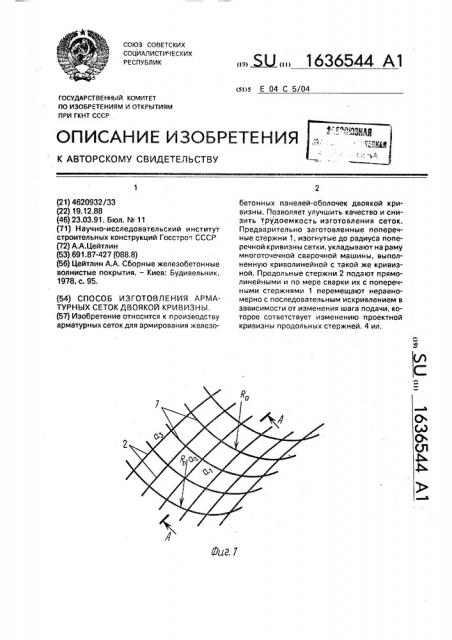

На фиг. 1 изображена арматурная сетка отрицательной гауссовой кривизны, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — сетка положительной гауссовой кривизны; на фиг. 4 — разрез Б-Б на фиг. 3.

Для изготовления арматурной сетки предварительно заготавливают поперечные стержни 1, которые изгибают до радиуса поперечной кривизны сетки и затем укладывают на раму многоточечной сварочной машины, выполненную криволинейной с такой же кривизной. Продольные стержни

2 подают прямолинейными и по мере сварки их с поперечными стержнями 1 перемещают неравномерно с последовательным искривлением в зависимости от изменения шага подачи, которое соответствует изменению проектной кривизны продольных стержней 2.

Улучшение качества изготовления арматурных сеток двоякой кривизны достигается за счет образования плавной кривизны сетки, что невозможно при образовании се5 ток такой кривизны иэ набора плоских секций. Так как устраняется операция по сборке секций, снижается и трудоемкость изготовления сетки.

Формула изобретения

10 Способ изготовления арматурных сеток двоякой кривизны, включающий подачу продольных и поперечных стержней на раму многоточечной сварочной машины с последовательной сваркой мест пересечений

15 стержней, о тл и ча ю щи йс я тем,что, с целью улучшения качества и снижения трудоемкости изготовления, поперечные стержни предварительно изгибают до радиуса поперечной кривизны сетки и укладывают

20 на раму сварочной машины, имеющую такую же кривизну, а продольные стержни подают прямолинейными и по мере сварки их с поперечными стержнями перемещают с последовательным искривлением, при

25 этом изменяют шаг подачи с соответствии с изменением проектной кривизны продольных стержней.

А-М вЂ” г
