Щит греющей опалубки

Щит греющей опалубки

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано при прогреве бетона монолитных конструкций . Цель изобретения - повышение эффективности и равномерности температурного поля. Щит опалубки содержит герметичные емкости (тепловые рубашки) 2, заполненные теплоносителем , в которых установлены нагреватели 3. Для исключения воздушных пузырей теплоноситель целиком заполняет емкость. Для компенсации температурного расширения теплоносителя емкости соединены с компенсирующим приспособлением в виде цилиндра 6 с поршнем. 2 ил.

СО)ОЭ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК

5 А1 (19) 01) щ)5 . Е 04 С 9/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4639658/33 (22) 19.01.89 (46) 23.03.91. Бюл. И= 11 (75) А.М.Пинхасик и В.П.Лукоянов (53) 666.3.022(088.8) (56) Гершберг О.А. Технология бетонных и тензобетонных изделий. М.:

Изд-во литературы по строительству, 1971, с. 317-319.. (54) UIHT ГРЕЮЩЕЙ ОПАЛУБКИ (57) Изобретение относится к строительству и может быть использовано при прогреве бетона монолитных кон2 струкций. Цель изобретения — повышение э ффек тив но сти и рав номе рно сти температурного поля. Щит опалубки содержит герметичные емкости (тепловые рубашки) 2, заполненные теплоносителем, в которых установлены нагреватели 3. Для исключения воздушных пузырей теплоноситель целиком заполняет емкость. Для компенсации температурного расширения теплоносителя емкости соединены с компенсирующим приспособлением в виде цилиндра 6 с поршнем. 2 ил. 1636550

Формула изоб ретения

Щит греющей опалубки, содержащий герметичные емкости, заполненные теплоносителем с установленными в них нагревателями, о т л и ч а ю щ и й— с я тем, что, с целью повышения эффективности прогрева и равномерности температурного поля, емкости оснащены компенсирующим температурное расширение теплоносителя приспособлением, выполненным в виде цилиндра с по ршнем.

Составитель Н.Евдокимов

Техред Л.Олийнык Корректор Л.Патай

Редактор И.В1макова

Заказ 802

Тираж 416

Подписное комитета по изобретениям и открытиям при ГКНТ СССР

Москва, Ж-35, Раушская наб., д. 4/5

ВНИИПИ Государстве I»oro

113035, Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 Изобретение относится к строитель-. ству и может быть использовано при прогреве бетона монолитных конструкций °

Цель изобретения — повышение эффективности и равномерности температурного поля.

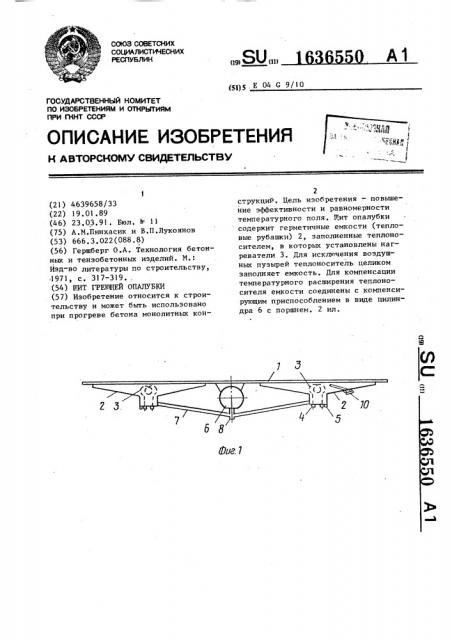

На фиг.1 показан щит опалубки перекрытия, на фиг.2 — цилиндр, про- 1ð дольный разрез.

Грит опалубки содержит палубу 1, на которой снизу закреплены герметич" ные расширяющиеся вверх емкости 2 (тепловые рубашки), в нижних частях которых установлены нагреватели, например малогабаритные ТЭНы 3 повышенной мощности, контакты 4 которых выведены наружу. Емкости 2 снизу снабжены пробками 5, на опалубе 1 20 снизу установлено компенсирующее приспособление в виде цилиндра 6, соединенного трубопроводами 7 с емкостями 2, в самой нижней точке соенительных трубопроводов 7 установле- 25 на заливная пробка 8, в цилиндре 6 установлен поршень 9 с возможностью перемещения его, на одном торце цилиндра 6 выполнено сквозное отверстие А. В верхней части емкости 2 установлен термодатчик 10.

ТЭНы 3 попарно соединены последовательно и включены в сеть напряжения 380 или 220 В с терморегулятором. 35

Для заполнения емкостей жидким теплоносителем переворачивают палубу лицом вниз, удаляют все пробки, поршень 9 переводят в исходное положение тонким предметом через отверстие А. 40

Заливают жидкость через пробку 8.

При появлении жидкости из отверстий закрывают их пробками 5. Затем закры-. вают пробку 8. Емкости заполнены жидкостью полностью.

При расширении теплоносителя и от нагрева в емкостях увеличивается давление, которое передвигает поршень 9, обеспечивая безаварийную работоспособность. Заполнение емкости теплоносителем целиком позволяет избежать появления воздушных пузырей.

При охлаждении жидкости поршень втягивается и занимает снова исходное положение. Для исключения возможной деформации при значительном охлаждении (например, до -40 С) рекомендуется при температуре от -10 до -20 С перевернуть палубу, открыть пробку 8 и добавить жидкость. Жидкость выбирают неогнеопасную, невзрывоопасную, неразлагающуюся., нетоксичную, недорогую и незамерзающую при местных условиях.

При включении ТЭНов в сеть тепло от них передается жидкости, которая за счет циркуляции от притока тепла равномерно нагревается, передавая тепло палубе 1. При достижении заданной температуры ТЭНы от сети отключаются.
