Способ использования отходящего тепла для производства механической энергии

Способ использования отходящего тепла для производства механической энергии

Иллюстрации

Показать все

Реферат



Изобретение относится к теплотехнике и м.б. использовано для производства механической или электрической энергии посредством абсорбционных энергетических установок. Цель изобретения - повышение экономической эффективности. Для этого потоки крепкого раствора, подаваемые в каскады кипятильника, делят на основной и частичный потоки и выпаривают в каждом каскаде соответственно в кипятильниках (десорберах) 1,3,6,10 основного и частичного потоков. Теплоноситель охлаждают последовательно в кипятильниках 1,3 каскада высокого давления и в кипятильнике 6 основного потока каскада низкого или среднего давления , а слабый раствор, выходящий из каскада высокого давления, подают на теплообмен с крепким раствором в кипятильнике 10 частичного потока каскада низкого или среднего давления. 1 з.п.ф-лы, 1 ил. а В (П

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К. АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И 07НРЫТИЯМ

ПРИ fHHT СССР (89) DD 232833 (21) 7772180/06 (22) 24.11.81 (31) WP Р 25 В/228366 (32) 17.03 ° 8) . (33) DD (46) 23.03.91. Бюл. У 11 (71) ФЕБ Швермашиненбау "Карл Либкнехт" (00) (72) Ханс Ферстер (DD) (53) 621.578(088 ° 8) (54) СПОСОБ ИСПОЛЬЗОВАНИЯ ОТХОДЯЩЕГО

ТЕПЛА ДЛЯ ПРОИЗВОДСТВА МЕХАНИЧЕСКОЙ

ЭНЕРГИИ (57) Изобретение относится к теплотехнике и м.б. использовано для производства механической или электрической энергии посредством абсорбци(1)5 F 01 K 25/10, F 25 B 15/02

2 онных энергетических установок. Цель изобретения — повыпение экономической эффективности. Для этого потоки крепкого раствора, подаваемые в каскады кипятильника, делят на основной и частичный потоки и выпаривают в каждом каскаде соответственно в кипятильниках (десорберах) 1,3,6,10 основного и частичного потоков. Теплоноситель охлаждают последовательно в кипятиль-. никах 1,3 каскада высокого давления и в кипятильнике 6 основного потока каскада низкого или среднего давления, а слабый раствор, выходящий из каскада высокого давления, подают на теплообмен с крепким раствором в кипятильнике 10 частичного потока каскада низкого или среднего давления.

1 з.п.ф-лы, 1 ил.

1636568

Изобретение относится к теплотех- нике, а точнее к абсорбционным энергетическим установкам для производства механической или электрической энергии;

Известен способ использования теп.ла для производства механической энергии путем охлаждения теплоносителя отходящего тепла в каскадном кипятильнике; включающем каскад высокого давления и каскад низкого или среднего давления, причем в каскад низкого или среднего давления подают поток крепкого раствора, отводимый перед последней ступенью абсорбера, а в каскад высокого давления подают поток крепкого раствора, отводимый после всех ступеней абсорбера (авторское свидетельство СССР 1! 1486614, кл. F 01 К 25/10, 1981).

Недостатком известного способа является невысокая экономическая эффективность использования отходящего тепЪ ла вследствие охлаждения теплоносите-.2 ля в узком температурном диапазоне.

Цель изобретения — повышение экономической эффективности.

Поставленная цель достигается тем, что в способе использования тепла для 3 производства механической энергии путем охлаждения теплоносителя отходящего тепла в каскадном кипятильнике, включающем каскад высокого давления и каскад низкого или среднего давления, причем в каскад ниэкого или среднего давления подают поток крепкого раствора, отводимый перед последней ступенью абсорбера, а каскад высокого давления подают поток крепкого раствора, отводимый после всех ступеней абсорбера, потоки крепкого раствора, подаваемые в каскады кипятильника, делят на основной и частичный потоки и выпаривают в каждом каскаде соответ-45 ственно в кипятильниках основного и частичного потоков, а теплоноситель отходящего тепла охлаждают последовательно в кипятильниках каскада высокого давления и в кипятильнике основного потока каскада низкого или среднего давления, причем начальную температуру абсорбции ступени абсорбера, от которой подают крепкий раствор в каскад низкого или среднего

55 давления, поддерживают ниже температур абсорбции остальных ступеней абсорбера, при этом соотношение давлений между каскадом низкого или среднего давления и питающей его ступенью абсорбера поддерживают ниже аналогичных отношений давлений для других ступеней абсорбера, кроме того, слабый раствор, выходящий из каскада высокого давления, после теплообмена с крепким раствором в кипятильнике частичного потока этого каскада подают на теплообмен с крепким раствором в кипятильнике частичного потока каскада низкого или среднего давления.

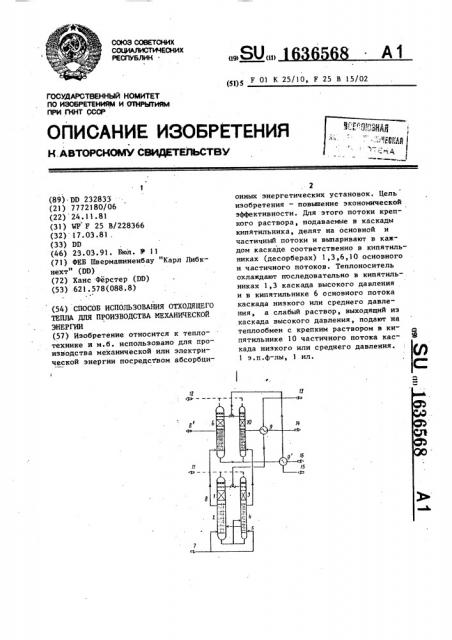

На чертеже представлена принципиальная схема части абсорбционной энергетической установки, реализующей предлагаемый способ.

Абсорбционная энергетическая установка содержит десорбер 1 высокого давления, теплообменник 2 обогрева десорбера 1, десорбер 3 частичного пото" ка высокого давления, теплообменник 4 обогрева десорбера 3, теплообменник

5 обогрева того же десорбера, теплообменник 6 обогрева десорбера низкого или среднего давления, подвод 7 теплоносителя, перепуск 8 теплоносителя, выход 8 теплоносителя, теплообменник

9 для регенеративного теплообмена между бедным и богатым растворами, теплообменник 9 для регенеративного теплообмена между богатым и бедным растворами, десорбер 10 частичного потока низкого или среднего давления, выход ll рабочей среды из десорберов

1 и 3, выход 12 рабочей среды из десорбера низкого или среднего давления и десорбера 10, вход 13 богатого раствора в. десорберы и 3, выход 14 бедного раствора из десорбера 10, вход

15 богатого раствора и выход 16 бедного раствора десорбера низкого или среднего давления и десорбера 10 частичного потока низкого или среднего давлений.

Установка работает следующим образом.

Теплоноситель подается через вход

7 в теплообменник 2 обогрева десорбера 1 высокого давления и параллельно в теплообменник 5 обогрева десорбера

3 частичного потока высокого давления.

Охлажденный частичный поток теплоносителя отходящего тепла, выходящий из теплообменника 5, подается в теплообменник 2 в то его место, которому соответствует. температурный уровень подаваемого теплоносителя. Из теплообменника 2 охлажденный теплоноситель по перепуску 8 поступает в теплооб8 6 и покидает через выход 16 каскад десорберов.

5 163656 менник 6 обогрева десорбера низкого или среднего давления и покидает его через выход 8 .

Бедный раствор, покидающий горячим

5 в качестве зумпф-продукта десорбер 1 высокого давления или десорбер 3 частичного потока высокого давления, сливается и проходит через регенеративный теплообменник обогрева десорбера

10 частичного потока низкого или среднего давления, где отдает тепло.

После выхода из регенеративного теплообменника десорбера 10 бедный раствор отдает тепло богатому раствору в 15 теплообменнике 9, при этом богатый раствор через вход 13 поступает в десорбер 1 высокого давления и в параллельно включенный десорбер 3 частич ного потока высокого давления. После подогрева богатого раствора бедный раствор покидает каскад десорберов че— рез выход 14. В десорбере 1 высокого давления или в десорбере 3 частичного потока высокого давления десорбируется рабочая среда из богатого раствора при поглощении тепла; Эта рабочая среда выходит в качестве головной фракции через выход 11.

Второй поток богатого раствора с 30 меньшей концентрацией подводится через вход 15 и предварительно подогревается в теплообменнике 9 . Из теплообменника 9 этот богатый раствор поступает в десорбер низкого или среднего давления и десорбер 10 частичного потока низкого или среднего давления, из которых рабочая среда удаляется с поглощением тепла. Рабочая среда покидает указанные десорбе- 40 ры через выход 12 в виде головной фракции.

Формула изобретения

1. Способ использования отходящего тепла для производства механической энергии путем охлаждения теплоносителя отходящего тепла в каскадном кипя тильнике, включающем каскад высокого давления и каскад низкого или среднего давления, причем в каскад низкого или среднего давления подают поток крепкого раствора, отводимый перед последней ступенью абсорбера, а в каскад высокого давления подают поток крепкого раствора, отводимый после всех ступеней абсорбера, о т л и ч аю шийся тем, что потоки крепкого раствора, подаваемые в каскады кипятильника, делят на основной и частичный потоки и .выпаривают в каждом каскаде соответственно в кипятильниках основного и частичного потоков, а теплоноситель отходящего тепла охлаждают последовательно в кипятильниках каскада высокого давления и в кипятильнике основного потока каскада низкого или среднего давления, причем начальную температуру абсорбции ступени абсорбера, от которой подают крепкий раствор в каскад низкого или среднего давления, поддерживают ниже температур абсорбции остальных ступеней абсорбера, при этом. соотношение давлений между каскадом низкого или среднего давления и питающей его ступенью абсорбера поддерживают ниже аналогичных отношений давлений для других ступеней абсорбера.

2. Способ по п.1, о т л и ч а ю— шийся тем, что слабый раствор, выходящий из каскада высокого давления, после теплообмена с крепким раствором в кипятильнике частичного потока этого каскада подают на теплообмен. с крепким раствором в кипятильнике частичного потока каскада низкого или среднего давления.

Бедный раствор, выходящий из десорбера низкого или среднего давления 45 и иэ десорбера 10 частичного потока низкого или среднего давления в качестве зумпф-продукта, сливается, предварительно подогревает в теплообменI нике 9 подведенный богатый раствор

Составитель редактор 0,Головач Texpep, Jl.Ñåðäþêoâà Корректор Л. Пилипенко

Заказ 803 Тираж 326 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ .СССР

1.13035, Москва, Ж-35, Раушская наб., д. 4/5

° Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина, 101
