Способ автоматического регулирования мощности тяговой подстанции постоянного тока
Иллюстрации
Реферат

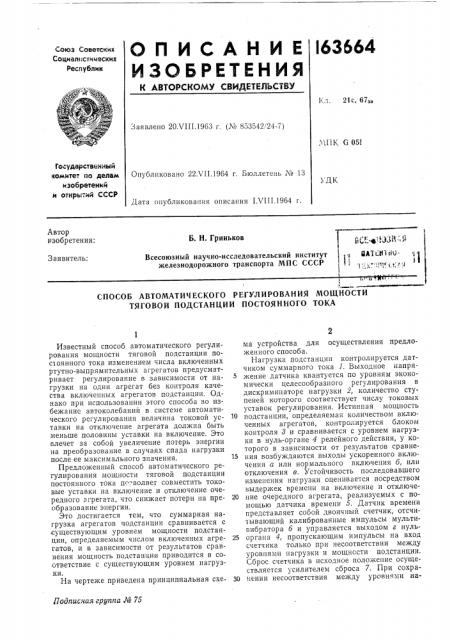

О П И C А H И Е 163664
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1 ;л. 21 с, 67 о
Союз Советских
Социалистических
Республик
Заявлено 20.И11.1963 r. (М 853542/24-7) М11К 6 05
1 остдаРствеииый комитет по делам изобретений и открь.тий СССР
Опубликовано 22Х(1,1964 r. Бюллетень Х 13
УДК
Дата опубликования описания I.VIII.1964 г.
Автор изобретения:
Б. Н. Гриньков
Всесоюзный научно-исследовательский институт (1ч ййСьйт «железнодорожного транспорта МПС СССР 1 1) Заявитель:
СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ МОЩНОСТИ
ТЯГОВОЙ ПОДСТАНЦИИ ПОСТОЯHНОГО ТОКА
Подпиская группа М 75
Известный способ автоматического регулирования мощности тяговой подстанции постоянного тока изменением числа включенных ртутно-выпрямительных агрегатов предусматривает регулирование в зависимости от нагрузки на один агрегат без контроля качества включенных агрегатов подстанции. Однако при использовании этого способа во избежание автоколебаний в системе автоматического регулирования величина токовой уставки на отключение агрегата должна быть меньше половины уставки на включение. Это влечет за собой увеличение потерь энергии на преобразование в случаях спада нагрузки после ее максимального значения.
Предложенный способ автоматического регулирования мощности тяговой подстанции постоянного тока по"воляет совместить токовые уставки на включение и отключение очередного агрегата, что снижает потери на преобразование энергии.
Это достигается тем, что суммарная нагрузка агрегатов подстанции сравнивается с существующим уровнем мощности подстанции, определяемым числом включенных агрегатов, и в зависимости от результатов сравнения мощность подстанции приводится в соответствие с существующим уровнем нагрузки.
На чертеже приведена принципиальная схема устройства для осуществления предложенного способа.
Нагрузка подстанции контролируется датчиком суммарного тока 1. Выходное напря5 жение датчика квантуется по уровням экономически целесообразного регулирования в дискриминаторе нагрузки 2, количество ступеней которого соответствует числу токовых уставок регулирования. Истинная мощность
10 подстанции, определяемая количеством включенных агрегатов, контролируется блоком контроля 8 и сравнивается с уровнем нагрузки в нуль-органе 4 релейного действия, у которого в зависимости от результатов сравне15 ния возбуждаются выходы ускоренного включения а или нормального включения б, или отключения в. Устойчивость последовавшего изменения нагрузки оценивается посредством выдержек времени на включение и отключе20 ние очередного агрегата, реализуемых с помощью датчика времени 5. Датчик времени представляет собой двоичный счетчик, отсчитывающий калиброванные импульсы мультивибратора б и управляется выходом г нуль25 органа 4, пропускающим импульсы на вход счетчика только при несоответствии между уровнями нагрузки и мощности подстанции.
Сброс счетчика в исходное положение осуществляется усилителем сброса 7. При сохра30 кении несоответствия между уровнями на163664
Составитель Л. Вулатова
Редактор П. Вербова
Текред Л. К, Ткаченко
Корректор А, М. Глазова
Заказ 1773/8 Тираж !325 Формат буп. 60;.;901,, Обьем 0,16 пзд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 грузки и мощности открывается соответствующий выход датчика времени — ускоренного включения 8, нормального включения 9, отключения 10 — и управляющий импульс через формирующую схему 11 и (или) поступает на кольцевой распределитель включенйй
13 или распределитель отключений 14, сдвигающийся в очередное положение, На каждом выходе кольцевого распределителя имеется переключатель 15, связанный с датчиками 1б коммутационного положения и эксплуатационного состояния агрегатов. При готовности очередного агрегата к переключению управляющий импульс поступает с выхода распределителя через переключатель 15 на выходной усилитель 17. Если переключение агрегата невозможно, управляющий импульс попадает через переключатель на линию задержки 18 и оттуда вновь на вход кольцевого распределителя, сдвигающегося при этом и очередное положение.
Предмет изобретения
Способ автоматического регулирования мощности тяговой подстанции постоянного тока изменением числа включенных ртутновыпрямительных агрегатов в зависимости от тока нагрузки, отличающийся тем, что, с целГио снижения потерь на преобразование энергии за счет совмещения токовых установок на включение и отключение очередного агрегата, суммарная нагрузка агрегатов подстанции сравнивается с уровнем мощности подстанции, определяемым числом включенных агрегатов, и в зависимости от результатов сравнения мощность подстанции приводится в соответствие с существующим уровнем нагрузки.
