Водогрейный отопительный котел малой мощности

Водогрейный отопительный котел малой мощности

Иллюстрации

Показать все

Реферат



Изобретение относится к котельной технике, а именно к котлам малой мощности на твердом топливе и с ест тественной тягой. Цель изобретения - улучшение гигиенических условий при работе котла при открывании загрузочной дверцы. Котел содержит топку 2 с загрузочной дверцей 3, зольник 6 с воздушной заслонкой 7, средство для регулирования степени открывания заслонки 7 и средство для предотвращения выбивания газов из топки 2 при открывании дверцы 3 топки 2. Послед- (Л оэ со о оэ 4 СП

СООЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д)5 F 23 N 3/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4461013/06 (22) 15 ° 07,88 (46) 23 ° 03,91, Бюл N - 11 (71) Научно-исследовательский институт санитарной техники и оборудования зданий и сооружений (72) ГаМ Невструева, Ю А.Энтин, А,М.Коваленко и:Б.С.Храковский (53) 621.187 ° 8(088 ° 8) (56) Патент Франции Р 2458764, кл, F 24 Н I /24, опублик. 1980 ° (54) ВОДОТРЕЙНЫЙ ОТОПИТЕЛЬНЫЙ КОТЕЛ

MAJIOH МОЩНОСТИ

ÄÄSUÄÄ 1636645 A 1

2 (57) Изобретение относится к котель» ной технике, а именно к котлам малой мощности на твердом топливе и с естественной тягой, Цель изобретенияулучшение гигиенических условий при работе котла при открывании загрузоч.ной дверцы, Котел содержит топку 2 с загрузочной дверцей 3, зольник 6 с воздушной заслонкой 7, средство для регулирования степени открывания заслонки 7 и средство для предотвращения выбивания газов из топки 2 при открывании дверцы 3 топки 2 ° Послед».1636645 нее выполнено в ви,це разноцпечего рычага с длинным и коротким плечами 9 и 10, причем короткое плечо 1О распо» ложено с возможностью контакта с

5 дверцей 3 при закрытии, а длинное 9 с возможностью скользящего зацепления с воздушной заслонкой 7 с помощью поводка 12 и хомута 8, закреплен ных соответственно на конце плеча 9 и заслонке 7, Средство для регулирования степени открывания заслонки 7 зольника 6 выполнено в виде винта 5, установленного на загрузочной дверце 3 с возможностью контакта с корот- 15 ким плечом 10 рычага. В период подготовкии котла к р а боте механиче ская связь заслонки 7 с дверцей 3 не нужна и поводок 12 выведен из направпяк . щего хомута Ы„После розжига топки ческая связь между воздушной заслонкой и загрузочной дверцей не нужна, поэтому поводок 12 выведен из направ пяющего хомута 8, Произведя розжиг и закрыв нижнюю дверцу 14, устанавливают поводок 12 в зацепление с хому» том 8, Угол открытия воздушной за» слонки 7 регулируется прижимным винтом 5 так, чтобы он соответствовал оптимальной подаче воздуха дпя pан» ного топлива (для топлива с большим выходом летучих - минимальный угол, для мапореакционного топлива - пол» ное открытие), Этими операциями устанавливается 0 механическая связь между воздушной заслонкой 7 и загрузочной дверцей 3 с возможностью регулировки количества. подаваемого воздуха, При снятии за.щелки замка и отпускании верхней дверцы 3 короткое плечо 10 освобождается и плечо 9 проворачивается на оси 11 против часовой стрелки При. этом поводок 12 совершает опускное движение по дуге окружности переме

50 .щаясь при этом вдоль хомута 8 и по» зволяя заслонке 7 со вершать также опускное движение вокруг оси 13 под действием собственного веса Таким образом обеспечивается опережающее автоматическое з акрытие воздушной заслонки 7, что обеспечивает полное отсутствие дымления при открытой эа грузочной дверце 3 ° При закрытии

Изобретение относится к теплотехнике и может быть использовано в отопительных водогрейных котлах, работающих на твердом топливе»

Цель изобретения - улучшение гигиенических условии при работе котла и повышение удобства его эксплуата» цни °

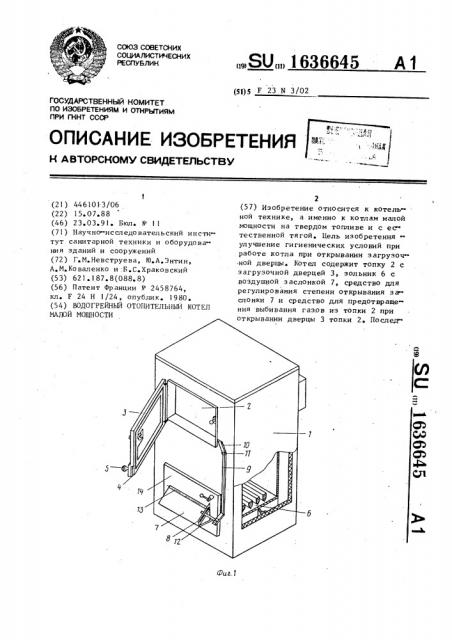

На фиг, l показан отопительный ко» тел дпя сжигания твердого топлива, оборудованный средством дпя предотвращения выбивания продук то в crop ания из топки при открывании загру зочной дверцы, общий вид;. на фиг 2котел при открытой загрузочной дверце, вид сбоку; на фиг 3 - "î же, при закрытой загрузочной дверце и максимальном угле открывания воздушной заслонки . на фиг 4 - то же, с минимальным углом открывания воздушной заслонки

Котел содержит корпус 1, топку 2, загрузочную дверцу 3 с пазом 4 и регулирующим винтом 5, зопьник 6, воздушную заслонку 7 с хомутом 8, разноппечий рычаг с длинным 9 и с коротким 10 плечами, осью 11 и по» водком 12 ° Воздушная заслонка установлена шарнирно на оси 13, прикреп» ленной к нижней дверце 14 °

Котел работает следующим образом, В период подготовки к работе, т е, закладки в топку 2 растопочного и части основного топлива, механикотла их вводят в зацепление, а угол открытия заслонки 7 регулируют винтом 5 так, чтобы он соответствовал оптимальной подаче воздуха дпя данно» го топлива, При открытии дверцы 3 во время загрузки топлива длинной плечо

9 рычага опускается, поворачивая сь против часовой стрелки вокруг оси ) 1, и увлекает за собой заслонку 7 ° При этом происходит опережающее автоматическое закрытие заслонки 7, чем обеспечивается полное отсутствие дымления при открытой дверце 3. При закрывании дверцы 3 она вступает в за» ц епл ение с коро тким пле чом 10 рыч ar a и прижимается ею к стенке котла, а длинное плечо 9 при этом поднимается и обеспечивает открывание заслонки 7 зольника 6, 1 .з,п. ф"лы 4 ил.

5 1636645 верхней дверцы 3 плечо 10 прижимает-. ся винтом 5 или плоскостью паза 4 к корпусу котла 1, вращая тем самым плечо 9 с поводком. 12 по часовой стрелке, а поводок 12, в свою оче редь, ведет за собой через хомут 8 воздушную заслонку 7 в обратном на- правлении (открывания), После завершения загрузки топли10 ва, при отсутствии на котле регулятора температуры прямого действия, нужно оставить воздушную заслонку 7 в рабочем (открытом) положении, При наличии регулятора прямого действия разрывают механиэческую связь верхней дверцы 3 с воздушной заслонкой 7 и подключают ее к исполнительному органу регулятора температуры (не пока- л зан) . 20

Для разрыва механической связи загрузочной дверцы 3 и воздушной эаз слонки 7 необходимо отцепить поводок

12 от хомута 8 ° е Предлагаемая конструкция позволя» 25 э ет практически полностью исключить л выбивание дыма в помещение при загрузке топлива в работающий котел, а также повысить удобство обслуживания котла, 30

Формул а из обретения. 1, Водогрейный отопительный котел малой мощности на твердом топливе и

6 с естественной тягой, содержащий топку с загрузочной дверцей, зольник с воздушной заслонкой, средство для регулирования степени открывания воз душной заслонки и средство для предотвращения выбивания газов из топки при открывании загрузочной дверцы, о тл и ч а ю шийся тем, что с це лью улучшения гигиенических условий при работе котла и повышения удобств» ва в его эксплуатации, средство для предотвращения выбивания газов из топки выполнено в виде разноплечего рычага, ось которого закреплена горизонтально на передней стенке котла, причем плечи рычага расположены с бразованием тупого угла при вершине, ежащей на оси рычага, его короткое плечо расположено с возможностью контакта с загрузочной дверцей при ее акрытии и стенкой котла, а длинное плечо - с возможностью скользящего го зацепления с воздушной заслонкой ольника с помощью поводка, закрепенного на конце этого ппеча, и хо« мута - на воздушной заслонке зольника, :2 ° Котел по и 1, о т л и ч а юшийся тем, что средство для ре» гулирования степени открывания воздушной заслонки зольника выполнено в виде винта, установленного на за грузочной дверце с возможностью контакта с коротким плечом рычага, 1636645

Фиг 2

1636645

Фиг.3!

636645
