I63 687

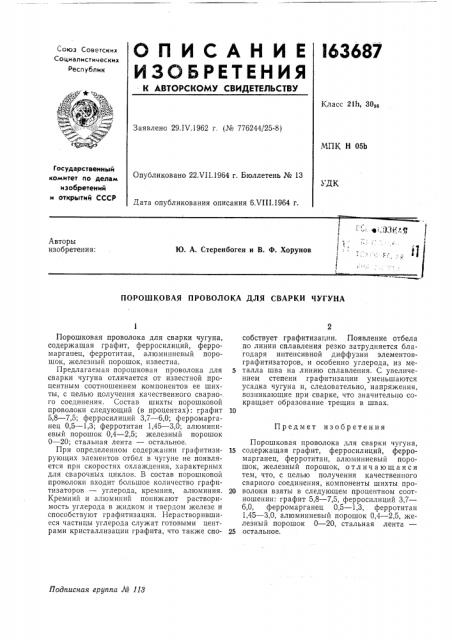

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Класс 2111, 3 4в

Заявлено 29.IV.1962 г. (Мо 776244/25-8) МПК Н 05b

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 22ХП.1964 r. Бюллетень № 13

- ДК

Дата опубликования описания 6.VIII.1964 г.

Авторы изобретения:

Ю. А. Стеренбоген и В. Ф. Хорунов

ПОРОШКОВАЯ ПРОВОЛОКА ДЛЯ СВАРКИ ЧУГУНА

Предмет изобретения

Подписная группа А3 113

Порошковая проволока для сварки чугуна, содержащая графит, ферросилиций, ферромарганец, ферротитан, алюминиевый порошок, железный порошок, известна.

Предлагаемая порошковая проволока для сварки чугуна отличается от известной процентным соотношением компонентов ее шихты, с целью получения качественного сварно-. го соединения. Состав шихты порошковой проволоки следующий (в процентах): графит

5,8 — 7,5; ферросилиций 3,7 — 6,0; ферромарганец 0,5 — 1,3; ферротитан 1,45 — 3,0; алюминиевый порошок 0,4 — 2,5; железный порошок

0 — 20; стальная лента — остальное.

При определенном содержании графитизирующих элементов отбел в чугуне не появляется при скоростях охлаждения, характерных для сварочных циклов. В состав порошковой проволоки входит большое количество графитизаторов — углерода, кремния, алюминия.

Кремний и алюминий понижают растворимость углерода в жидком и твердом железе и способствуют графитизации. Нерастворившиеся частицы углерода служат готовыми центрами кристаллизации графита, что также способствует графитизации. Появление отбела по линии сплавления резко затрудняется благодаря интенсивной диффузии элементовграфитизаторов, и особенно углерода, из металла шва на линию сплавления. С увеличением степени графитизации уменьшаются усадка чугуна и, следовательно, напряжения, возникающие при сварке, что значительно сокращает образование трещин в швах.

Порошковая проволока для сварки чугуна, 15 содержащая графит, ферросилиций, ферромарганец, ферротитан, алюминиевый порошок, железный порошок, отличающаяся тем, что, с целью получения качественного сварного соединения, компоненты шихты про20 волоки взяты в следующем процентном соотношении: графит 5,8 — 7,5, ферросилиций 3,7—

6,0, ферромарганец 0,5 — 1,3, ферротитан

1,45 — 3,0, алюминиевый порошок 0,4 — 2,5, железный порошок 0 — 20, стальная лента

25 остальное,
