Газоразрядная лампа

Газоразрядная лампа

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к газоразрядным лампам высокого давления. Целью изобретения является увеличение световой отдачи при одновременном обеспечении требуемого светораспределения. На части внутренней поверхности внешней колбы нанесен зеркальный слой 6. Луч света, выходящий из центра горелки в направлении зеркального слоя 6, отражается от него. Отношение г0/Гу непрерывно изменяется с изменением р, поэтому нормаль к зеркальной поверхности в точке падения луча направлена мимо оси горелки и отраженный луч не ослабляется в горелке. В результате световая отдача повышается. Кроме того, создавая лампы с разными профилями зеркализованной части колбы, можно получать лампы с разными светораспределениями. 1 з.п. флы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Н 01 J 61/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ .ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3993949/07 (22) 24.12.85 (46) 23.03,91. Бюл. N 11 (71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический светотехнический институт (72) В.М.Пчелин, Ю.А,Архипов и Г.Р,Шахпарунянц (53) 621.327(088.8) (56) Светотехника, 1985, М 3, с, 17 — 21.

Патент Японии М 59-12554, кл, Н 01 J 61/00, опублик. 23.01.84. (54) ГАЗОРАЗРЯДНАЯ ЛАМПА (57) Изобретение относится к электротехнике, в частности к гаэоразрядным лампам высокого давления. Целью изобретения является увеличение световой отдачи при

„„Я „„1636896 А1 одновременном обеспечении требуемого светораспределения. На части внутренней поверхности внешней колбы нанесен зеркальный слой 6. Луч света, выходящий из центра горелки в направлении зеркального слоя 6, отражается от него. Отношение г /г непрерывно изменяется с изменением р, поэтому нормаль к зеркальной поверхности в точке падения луча направлена мимо оси горелки и отраженный луч не ослабляется в горелке. В результате световая отдача повышается, Кроме того, создавая лампы с разными профилями эеркализованной части колбы, можно получать лампы с разными светораспределениями, 1 з,п. флы,3ил, 1636896

Изобретение относится к электротехнике, в частности к газоразрядным лампам высокого давления.

Целью изобретения является увеличение световой отдачи при одновременном обеспечении светораспределения.

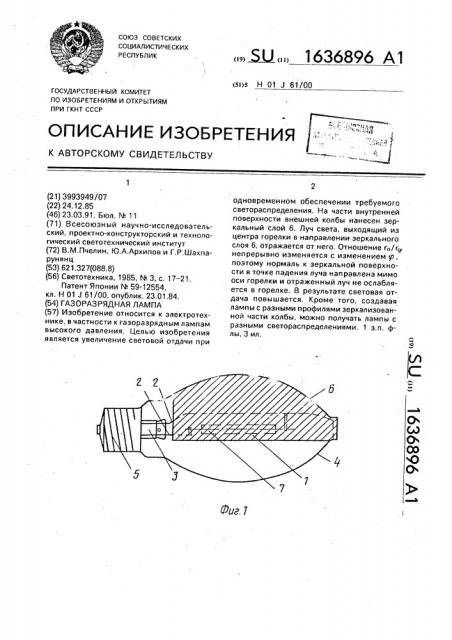

На фиг.1 представлена предлагаемая лампа, общий вид; на фиг.2 и 3 — ход падающих и отраженных лучей при различных вариантах поперечного сечения внешней колбы.

Лампа состоит из горелки 1, смонтированной на токовводах 2,заваренных в ножку

3 внешней колбьг4, В электрическую схему лампа включается через цоколь 5. На части внутренней поверхности внешней колбы нанесен зеркальный слой 6, причем плоскость, проходящая через его края, параллельна продольной оси горелки 7. На фиг.1 зеркальный слой обозначен штриховкой, на фиг,2 — пунктиром.

Лампа работает следующим образом.

Луч света, выходящий иэ центра горелки в направлении отражающей части внешней колбы, падает на зеркальный слой. Так го как отношение — постоянно изменяется с

rp изменением р, то нормаль к зеркальной поверхности в точке падения луча направлена не на ось горелки, а мимо нее, благодаря чему отраженный луч проходит мимо горелки и не ослабляется в ней. Лучи света, выходящие иэ горелки в направлении выходного окна. выходят из лампы без отражения, Таким образом, световая отдача такой лампы выше световой отдачи лампы с круглосимметричной колбой, Кроме того, создавая лампы с разными профилями зеркальной поверхности, т.е. разными зависимостями I p/ã q)= f (p), можно получать лампы с разными светораспределениями.

В случае, если отношение го/rp = f(p) принимает значения как больше, так и меньше 1 и с ростом р как возрастает, так и убывает, то профиль отражателя имеет как правило выпукло-вогнутую поверхность (фиг,2), если отношение постоянно убывает с ростом модуля р, то профиль отражателя имеет только выпуклую поверхность (фиг.3).

5 Увеличение l a c I > 90 расширяет воэможности создания ламп с разным светораспределением, однако при lpaxcl > 115P существенно увеличивается доля излучения, выходящего после многократных отра10 жений, и снижается отдача лампы.

Предлагаемая лампа с горелкой от лампы ДНаТ мощностью 100 Вт, профилем отражателя внешней колбы, соответствуюгр щим фиг.3 ( г

= 0,82), и углом охвата / макс ! у"макс I, = 105 имеет световую отдачу

75,3 лм/Вт, в то время как аналогичная лампа с круглосимметричной колбой и

J у макс = 90 имеет световую отдачу

69,8 лм/Вт.

Формула изобретения

1. Гаэоразрядная лампа высокого давления, содержащая горелку, смонтированную на токовводах, заваренных в ножку внешней колбы, не менее половины внутренней поверхности которой покрыто отражающим зеркальным слоем так, что плоскость, проходящая через его края, параллельна продольной оси горелки, о т л ич а ю щ а я с я тем, что, с целью увеличения ее световой отдачи при одновременном обеспечении требуемого светораспределения, форма эеркализован ной части внешней колбы выбрана такой, что для любого поперечного сечения отношение расстояния от оси горелки до зеркальной поверхности в продольной плоскости симметрии го к соответствующему расстоянию rp в плоскости, повернутой вокруг оси горелки на угол р, непрерывно изменяется с изменением угла и лежит в пределах 0,7 — 1,1, 2. Лампа по и 1, отличающаяся тем, что отношение rp/rp непрерывно

45 уменьшается с изменением <р и лежит в пределах 1 — 0,7 при 0 p — фмакс!

1636896
