Реферат



Изобретение относится к технике нейтрализации статического электричества и может быть использовано в текстильной и других отраслях промышленности для отвода зарядов с движущихся или неподвижных электрических материалов. Цель изобретения расширение функциональных возможностей путем увеличения диапазона регулирования тока нейтрализации в каждой разрядной ячейке. Устройство для нейтрализации зарядов статического электричества содержит источник 1 биполярного питания, корпус 2 с разрядными ячейками, в которых установлены диэлектрические барьеры 5, 9, сопряженные с винтами 6, 10, и коронирующие электроды 3, 7. Введение в разрядные ячейки по другую сторону барьеров 5, 9 некоропирующих электродов 4, 8 позволяет независимо регулировать потоки ионов как положительной , так и отрицательной полярности , устанавливая оптимальные их величины и обеспечивая минимальный остаточный заряд на материале. 2 ил. о S8 (Л

СОЮЗ СОВЕТСКИХ соцИАлистических

РЕСПУБЛИК (51)5 H 05 F 3 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

° е ввввЪ в

«Ф

ГОсудАРст8енный КОмитет

f10 изОБРетениям и отнРытиям пРи Гннт сссР (21) 4430482/21 (22) 26.05.88 (46) 23. 03 . 91. Бюл. У 1 1 (75) В.М.Руженко, П,Л.Гефтер, И.М.Ватник и А.И.Логинов (53) 621.319.74(088.8) (56) Авторское свидетельство СССР

Р 1345382, кл. Н 05 F 3/04, 1986.

Патент США У 4319302, . кл. H 05 F 3/04, 1982. (54) УСТРОЙСТВО ДЛЯ НЕЙТРАЛИЗАЦИИ ЗАРЯДОВ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА (57) Изобретение относится к технике нейтрализации статического электричества и может быть использовано в текстильной и других отраслях промышленности для отвода зарядов с движущихся или неподвижных электрических материалов. Цель изобретения—

„„Я0„„1637030 А I

2 расширение функциональных возможностей путем увеличения диапазона регулирования тока нейтрализации в каждой разрядной ячейке. Устройство для нейтрализации зарядов статического электричества содержит источник 1 биполярного питания, корпус 2 с разрядными ячейками, в которых установлены диэлектрические барьеры 5, 9, сопряженные с винтами 6, 10, и коронирующие электроды 3, 7. Введение в разрядные ячейки по другую сторону барьеров 5, 9 некоронирующих электродов 4, 8 позволяет независимо регулировать потоки ионов как положительной, так и отрицательной полярности, устанавливая оптимальные их величины и обеспечивая минимальный остаточный заряд на материале. 2 ил.

1637030.Изобретение относится к технике нейтрализации статического электричества и может быть использовано в текстильной,и других отраслях про5 мышленности для отвода зарядов с движущихся или неподвижных электрических материалов.

Цель изобретения — расширение функциональных возможностей за счет увеличения диапазона регулирования тока нейтрализации в каждой разрядной ячейке.

Поставленная цель достигается тем, что в устройстве для нейтрализации разрядов статического электричества, содержащем корпус с разрядными ячейками, в которых установлены диэлектрические барьеры и коронирующие электроды, в ячейках по другую сторону барьеров установлены некоронирующие электроды, а источник питания выполнен со стабилизацией тока нагрузки каждой полярности и с возможностью ее переключения. 25

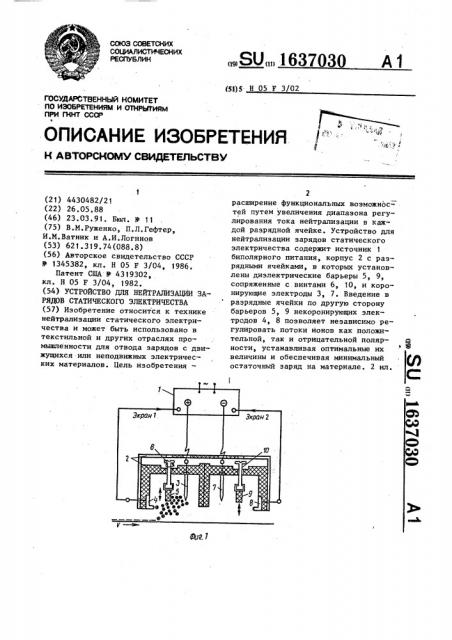

На фиг. 1 представлена схема устройства для нейтрализации зарядов; на фиг. 2 — распределение потоков ионов с экраном и без него.

Устройство (фиг, 1) состоит из 30 источника 1 биполярного питания, корпуса 2, ряда коронирующих электродов 3 первой разрядной ячейки и некоронирующего электрода 4 этой ячейки, установленного между электРоНами диэлектрического барьера 5, который сопряжен с винтом 6. Во второй разрядной ячейке также установлен ряд коронирующих электродов 7 и некоронирующий электрод 8, а также диэлек- 40 трический барьер 9 с винтом 10.

Коронирующие электроды 3 первой ячейки подсоединяются к положительному высоковольтному выводу источника

1, а некоронирующий электрод 4 — к 45 входу "Экран 1" источника 1.

Коронирующие электроды 7 второй разрядной ячейки подсоединяются к отрицательному высоковольтному выводу источника 1, а некоронирующий элек- 0 трод 8 — к входу "Экран 2" источника 1.

Устройство работает следующим образом.

При включении источника 1 в зоне между электродами 3 и 4 возникает положительный коронный разряд. При проходе отрицательно наэлектризованного объекта под устройством часть положительных ионов осуществляет его нейтрализацию,(фиг ° 2а).

Если поток ионов, осаждаемый на объект (i<) мал, то нейтрализация недостаточно эффективна. Тогда возможно, вращая винт 6, опустить диэлектрический барьер 5, вводя его в зону Разряда. При этом произойдет перераспределение силовых, линий. Так как источник 1 автоматичеси стабилизирует ток нагрузки (i<), то при уменьшении потока ионов на некоронирующий электрод (i ) произойдет увеличение потока ионов на объект (i ), Таким образом, перемещая диэлектрический барьер 5, можно регулировать соотношение потоков ионов на некоронирующий электрод и объект, добиваясь оптимальных условий, максимальной эффективности нейтрализации о

Если знак заряда на диэлектрическом материале (объекте) изменится— станет положительным — то возрастет ток на электрод 4 и источник 1 переключит напряжение: отключит напряжение на положительном выводе и включит его на отрицательном. При этом во второй разрядной ячейке возникает отрицательный коронный разряд.

Таким образом, предлагаемое устройство позволяет независимо регулировать потоки ионов как положительной, так и отрицательной полярности, устанавливая оптимальные их величины и обеспечивая минимальный остаточный заряд на материале.

Формула изобретения

Устройство для нейтрализации зарядов статического электричества, содержащее корпус нейтрализатора и установленные в нем первую разрядную ячейку с диэлектрическим барьером и коронирующим электродом, соединенным с положительным полюсом высоковольтного источника биполярного питания, вторую разрядную ячейку с диэлектрическим барьером и коронирующим электродом, соединенным с отрицательным полюсом источника, причем электроды и барьеры выполнены с возможностью относительного перемещения, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных возможностей за счет увеличения диапазона регулирования тока нейтрализации в каж5 1637030 6 дой разрядной ячейке, по другую сто- источник питания выполнен со стабили» рону барьера установлены некорониру- зацией тока нагрузки каждой полярющие электроды, каждый из которых ности и с возможностью ее переключеподключен к своему датчику тока, а . ния.
