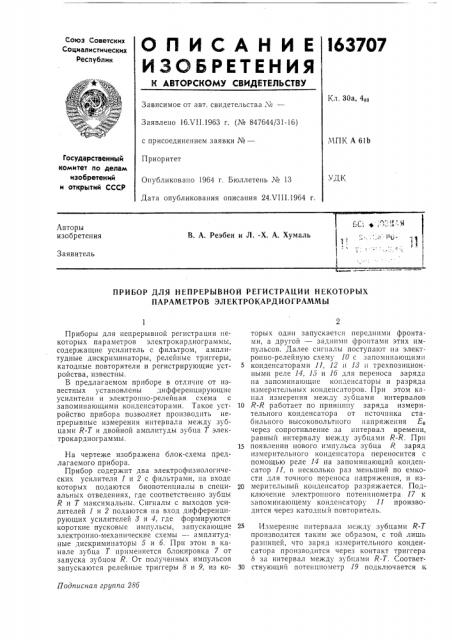

Реферат



Союз Советских

Социалистических

Республик

ОПИСАНИЕ

И 3 О Б РЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

163707

Кл. 30а, 40з

Зависимое от авт. свидетельства ¹â€”

Заявлено 16Х11.1963 r. (¹ 847644/31-16) МПК А 61b с присоединением заявки №вЂ”

Государственный комитет ло делам изобретений и открытий СССР

Приоритет

Опубликовано 1964 г. Бюллетень ¹ 13

Дата опубликования описания 24Х111,1964 r.

Авторы изобретения

В. А. Реэбен и Л. -Х. А. Хумаль н;

) Ъ г

Заявитель

ПРИБОР ДЛЯ НЕПРЕРЫВНОЙ РЕГИСТРАЦИИ НЕКОТОРЫХ

ПАРАМЕТРОВ ЭЛЕКТРОКАРДИОГРАММЫ

Подписная группа 286

Приборы для непрерывной регистрации «екоторых параметров электрокардиограммы, содержащие усилитель с фильтром, амплитудные дискриминаторы, релейные триггеры, катодные повторители и регистрирующие устройства, известны, В предлагаемом приборе в отличие от известных установлены дифференцирующие усилители и электронно-релейная схема с запоминающими конденсаторами. Такое устройство прибора позволяет производить непрерывные измерения интервала между зубцами R-T и двойной амплитуды зубца Т электрокардиограммы.

На чертеже изображена блок-схема предлагаемого прибора.

Прибор содержит два электрофизиологических усилителя 1 н 2 с фильтрами, на входе которых подаются биопотенциалы в специальных отведениях, где соответственно зубцы

R и Т максимальны. Сигналы с выходов усилителей 1 и 2 подаются на вход дифференцирующих усилителей 3 и 4, где формируются короткие пусковые импульсы, запускающие электронно-механические схемы — амплитудные дискриминаторы 5 и 6. При этом в канале зубца T применяется блокировка 7 от запуска зубцом R. От полученных импульсов запускаются релейные триггеры 8 и 9, из которых один запускается передними фронтами, а другой — задними фронтами этих импульсов. Далее сигналы поступают на электронно-релейную схему 10 с запоминающими конденсаторами 11, 12 и 18 и трехпозиционными реле 14, 15 и 16 для переноса заряда на запоминающие конденсаторы и разряда измерительных конденсаторов. При этом канал измерения между зубцами интервалов

10 R-R работает по принципу заряда измерительного конденсатора от источника стабильного высоковольтного напряжения Е0 через сопротивление за интервал времени, равный интервалу между зубцами R-R. Прн

15 появлении нового импульса зубца R заряд измерительного конденсатора переносится с помощью реле 14 на запоминающий конденсатор 11, в несколько раз меньший по емкости для точного переноса напряжения, и из20 мерительный конденсатор разряжается. Подключение электронного потенниометра 17 к запоминающему конденсатору 11 производится через катодный повторитель.

25 Измерение интервала между зубцами R" Ò производится таким же образом, с той лишь разницей, что заряд измерительного конденсатора производится через контакт триггера

8 за интервал между зубцами R T. Соответ30 ствующий потенцнометр 19 подключается к

163707

Предмет изобретения

Составитель Е. Я. Ланцбург

Техред А. А. Камышникова Коррсктов В. П. Фомина

t едзктор A. И. Еайнова

Заказ 2026,0 Тираж 450 Формат бум. 60X90 /, Объем 0,13 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретении и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2. запоминающему конденсатору 12 через катодный повторитель 20. Измерение двойной амплитуды Т зубца Т производится с помощью удвоителя напряжения, фиксирующего размах заднего фронта зубца Т. При этом сигнал поступает на измерительную схему олько в интервале Г=T, несколько сдвинутом относительно сигнала R= T, чем исклю;аются помехи от зубца R электрокардиограммы. И в этом случае подключение электронного потенциометра 21 к запоминающему конденсатору И производится через катодный повторитель 22.

Прибор для непрерывной регистрации некоторых параметров электрокардиограммы, состоящий из усилителя с фильтром, амплитудных дискриминаторов, релейных триггеров, катодных повторителей и регистрирующих устройств, отличающийся тем, что, с целью непрерывного измерения двойной

Т0 амплитуды зубца Т электрокардиограммы, в нем установлены дифференцирующие усилители и электронно-релейная схема с запоминающими конденсаторами.
