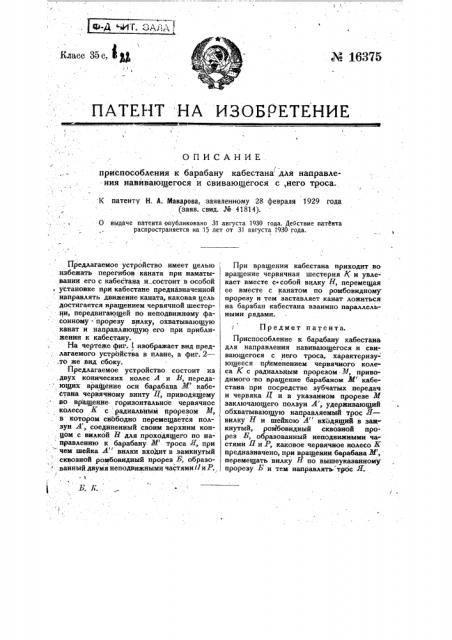

ОПИСАНИЕ приспособления к барабану кабестана для направления навивающегося и свивающегося с,него троса. К патенту Н. А. Макарова, заявленному 28 февраля 1929 года (заяв. свид. М 4181 4).

О выдаче патента опубликовано 31 августа 1930 года. Действие патента распространяется на 15 лет от 31 августа 1930 года.

Предлагаемое -устройство имеет целью избежать перегибов каната при наматы- I ванин его с кабестана исостоит в особой . установке при кабестане предназначенной .направлять движение каната, каковая цель достигается вращением червячной шестер- ни, передвигающей по неподвижному фасонному прорезу вилку, охватывающую канат и направляющую его при приближении к кабестану.

На чертеже фиг. 1 изображает вид предлагаемого устройства в плане, а фиг. 2— то же вид сбоку.

Предлагаемое устройство состоит из двух конических колес А и З, передающих вращение оси барабана Л кабестана червячному винту,Ц, приводящему во вращение- горизонтальное червячное колесо К с радиальным прорезом М, в котором свободно перемещается ползун 4, соединенный своим верхним кон. цом с вилкой Н для проходяшего по на правлению к барабану М .троса Д, при

" чем шейка 4." вилки вхо) ит в замкнутый сквозной ромбовидный прорез Б, образо, ванный двумя неподвижными частями l l u P.

При вращении кабестана приходит во вращение червячная шестерня К и увлекает вместе с собой вилку Н, перемещая ее вместе с канатом по ромбовидному прорезу и тем заставляет канат ложиться на барабан кабестана взаимно параллельными рядами.

Предмет патента.

Приспособление к барабану кабестана для направления навивающегося и свивающегося с него троса, характеризующееся применением червячного колеса К с радиальным прорезом М, приводимого.во вращение барабаном Ж кабестана при посредстве зубчатых передач. и червяка .Ц и в указанном прорезе М заключающего ползун А, удерживающий обхватывающую направляемый трос Д— вилку B. и шейкою Х входящий в зажкнутый, ромбовидный сквозной прорез Б, образованный неподвижными ча.-: стями ll и Р, каковое червячное колесо Х предназначено, при вращении барабана 2, перемещать вилку H по вышеуказанному прорезу E и тем направлять туос B
