Патент ссср 163750
Иллюстрации
Реферат

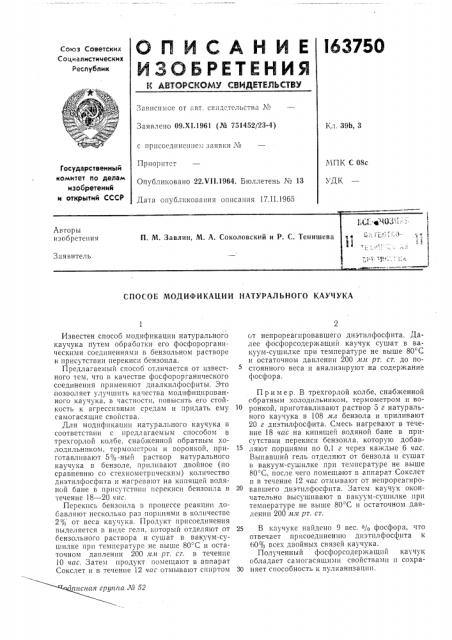

I6 3750
Союз Советских
Социалистических
Республик гависпх1ое OT авт. свид тельства ¹
Заявлено 09.Х1.1961 (№ 751452/23-4) Кл. 39Ь, 3 с прпсосдинспшсм заявки ¹
Приоритет
МПК С 08с
УДК
Государственный комитет по делам изобретений и открытий СССР
Опубликовано 22.Ч11,1964. Бюллетень М 13
Дата опубликования описания 17,II.1965
СПОСОБ МОДИФИКАЦИИ НАТУРАЛЬНОГО КАУЧУКА та 5о 52
Известен способ модификации натурального каучука путем обработки его фосфорорганическими соединениями в бензольном растворе и присутствии перекиси бензоила.
Предлагаемый способ отличается от известного тем, что в качестве фосфорорганического соединения применяют дпалкилфосфиты. Это позволяет улучшить качества модифицированного каучука, в частности, повысить его стойкость к агрессивным средам и придать ему самогасящие свойства.
Для модификации натурального каучука в соответствии с предлагаемым способом в трехгорлой колбе, снабженной ооратным холодильником, термометром и воронкой, приготавливают 5,4О -ный раствор натурального каучука в бензоле, приливают двойное (по сравнению со стехиометрпческим) количество диэтилфосфита и нагревают HB кипящей водяной бане в присутствии перекиси бензоила в течение 18 — 20 час.
Перекись бензопла в процессе реакции добавляют несколько раз порциями в количестве
2 % от веса каучука. Продукт присоединения выделяется в виде геля, который отделяют от бензольного раствора и сушат в вакуум-сушилке прп температуре не выше 80 С и остаточном даглении 200 мм рт. ст. в течение
10 час. Затем продукт помещают в аппарат
Сокслет и в течение 12 час отмывают спиртом
0Т непрореагировавшего диэтилфосфита. Далее фосфорсодер>кащпй каучук сушат в вакуум-сушилке при температуре не выше 80 C и остаточном давлении 200 мм рт. ст. до постоянного веса и анализируют на содержанифосфора.
Пример. В трехгорлой колбе, снабженной обратным холодилbником, термометром и воронкой, приготавливают раствор 5 г натурального каучука в 108 мл бензола и приливают
20 г диэтилфосфита. Смесь нагревают в течение 18 час на кипящей водяной бане в присутствии перекиси бензоила, которую добавляют порциями по 0,1 г через каждые 6 час
Выпавший гель отделяют от бензола и сушат в вакуум-сушилке при температуре не выше
80 С, после чего помещают в аппарат Сокслет и в течение 12 час отмь1вают от непрореагпровавшего диэтилфосфпта. Затем каучук окончательно высушивают в вакуум-сушилке прп температуре не выше 80 С и остаточном давлении 200 мм рт. ст.
25 В каучуке найдено 9 вес. % фосфора, что отвечает присоедпненшо дпэтплфосфита к
1 0% всех двойных связей каучука.
Полученный фосфорсодержащпй каучук обладает самогасящимп свойствами и сохра30 няет способность к вулканизацпп.
163750
Г1р едм ет изобретения
Составитель А. А. Савельева
Редактор Л. Г. Герасимова Техред Ю. В. Баранов Корректор Л. М. Комарова
Зак. 3764/1 Тираж 875 Формат бум. 60Х901/в Объем 0,1 изд. л. Цена 5 коп.
ЦИИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, д. 2
Способ модификации натурального каучука путем обработки его фосфорорганическими соединениями в бензольном растворе в присутствии перекиси бензоила, о т л и ч а ю щ и йс я тем, что, с целью улучшения качества модифицированного каучука, в качестве фосфорорганического соединения применяют диал5 килфосфитьь
