Бункер к устройствам для подачи сеянцев лесопосадочных машин

Бункер к устройствам для подачи сеянцев лесопосадочных машин

Иллюстрации

Показать все

Реферат



Изобретение относится к лесохозяйственному машиностроению, а именно к лесопосадочным устройствам с автоматической подачей сеянцев, в частности к устройству бункера для сеянцев. Цель изобретения - повышение качества извлечения сеянцев. Бункер содержит стенки 1 и решетчатое днище с закрепленными консольно прутками 2. Их незакрепленные концы направлены по ходу движения отделителя. Между прутками имеются щели 3 и зазор 4 для извлечения сеянцев и прохода отделителя. При движении вдоль зазора 4 отделитель осуществляет захват и извлечение сенца путем протаскивания через щели 3. При этом сеянцы не защемляются в углах у основания прутков. 2 ил.

СОЮЗ СОВЕТСКИХ

- СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 01 С 11/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ( (л) 4 ,(с

С0 оо с! ьз (61) 655354 (21) 4687567/15 (22) 30.03.89 (46) 30.03.91. Бюл. %12 (71) Дальневосточный научно-исследовательский институт лесного хозяйства (72) В.А.Тимченко и В.С.Галицин (53) 621.332 (088.8) (56) Авторское свидетельство СССР

М 655354, кл, А 01 С 11/02, 1977, (54) БУНКЕР К УСТРОЙСТВАМ ДЛЯ ПОДАЧИ СЕЯНЦЕВ ЛЕСОПОСАДОЧНЫХ МАШИН (57) Изобретение относится к лесохозяйственному машиностроению, а именно к лесо„,5U 1637686 А2 посадочным устройствам с автоматической подачей сеянцев, в частности к устройству бункера для сеянцев, Цель изобретения— повышение качества извлечения сеянцев.

Бункер содержит стенки 1 и решетчатое днище с закоепленными консольно прутками 2. Их незакрепленные концы направлены по ходу движения отделителя. Между прутками имеются щели 3 и зазор 4 для извлечения сеянцев и прохода отделителя.

При движении вдоль зазора 4 отделитель осуществляет захват и извлечение сенца путем протаскивания через щели 3. При этом сеянцы не защемляются в углах у основания прутков 2 ил

1637686

Составитель В;Голенищев

Редактор Н,Киштулинец Техред Э.Цаплюк Корректор Е.Дормидонтова

Заказ 877/91 Тираж 408 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина. 103

Изобретение относится к лесохоэяйственному машиностроению, а именно к лесопосадочным устройствам с автоматической подачей сеянцев к высаживающим механизмам, в частности к устройству бункера для сеянцев, Цель изобретения — повышение качества извлечения сеянцев.

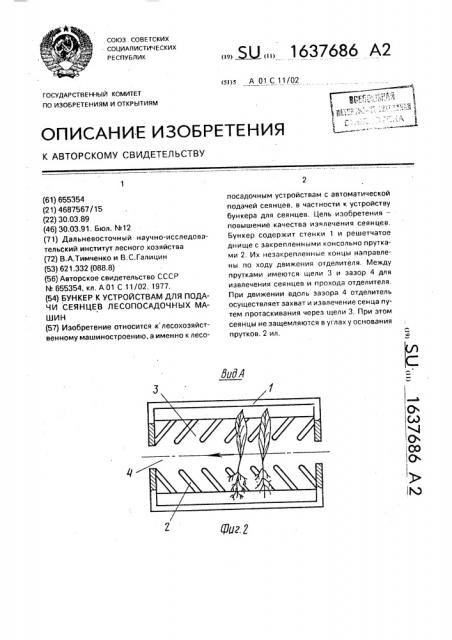

На фиг.1 изображен бункер, вид сбоку; на фиг.2 — вид А на фиг.1 (стрелками показано направление движения извлекаемого из бункера сеянца отделителем), Бункер содержит стенки 1 и решетчатое днище с закрепленными консольно прутками 2. Их незакрепленные концы направлены по ходу движения отделителя. Между прутками имеются щели 3 и зазор 4 для извлечения сеянцев и прохода отделителя. Сеянцы в бункере располагаются поперек направления движения отделителя.

Извлечение сеянцев иэ бункера отделителем осуществляется следующим образом.

При движении вдоль зазора 4 отделитель осуществляет захват и извлечение се1

5 янцев путем его протаскивания через щели

3, При этом в бункере сеянцы при извлечении скользят, изгибаясь, вдоль прутков, не защемляясь в углах у основания, Тем са10 мым, как показали испытания, происходит их беспрепятственное извлечение с минимальными пропусками.

Формула изобретения

Бункер к устройствам для подачи сеянцев лесопосадочных машин по авт, св. М 655354, отличающийся тем, что, с целью повышения качества извлечения сеянцев, прутки решетчатогодна

20 направлены незакрепленными концами по ходу движения отделителя.
