Грабли для сгребания в валок материала

Грабли для сгребания в валок материала

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

Р Е СПУ БЛИК.

>s А 01 О 78/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

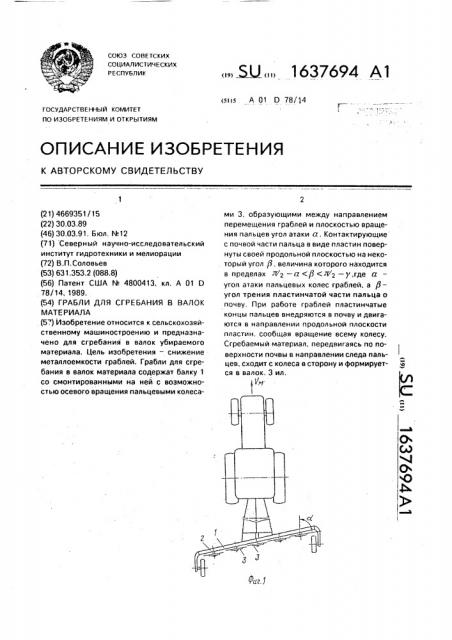

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4669351/15 (22) 30.03,89 (46) 30,03.91. Бюл, ¹12 (71) Северный научно-исследовательский институт гидротехники и мелиорации (72) В.П,Соловьев (53) 631.353.2 (088,8) (56) Патент США № 4800413, кл. А 01 0

78/14, 1989. (54) ГРАБЛИ ДЛЯ СГРЕБАНИЯ В ВАЛОК

МАТЕ РИАЛА (5 ) Изобретение относится к сельскохозяйственному машиностроению и предназначено для сгребания в валок убираемого материала. Цель изобретения — снижение металлоемкости граблей. Грабли для сгребания в валок материала содержат балку 1 со смонтированными на ней с возможностью осевого вращения пальцевыми колеса„„5U„„1637694 А1 ми 3, образующими между направлением перемещения граблей и плоскостью вращения пальцев угол атаки а. Контактирующие с почвой части пальца в виде пластин повернуты своей продольной плоскостью на некоторый угол Р, величина которого находится в пределах 7Р 2 — а <Р

Сгребаемый материал, передвигаясь по поверхности почвы в направлении следа пальцев, сходит с колеса в сторону и формируется в валок. 3 ил.

1637694 У. у ОКР акр

Ргтрк 2 Составитель P.Àëååâ

Редактор Н.Киштулинец Техред Э.Цаплюк

Корректор Е.Дормидонтова

Заказ 878 /9 1 Тираж 3 7 2 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород. ул.Гагарина, 101

Изобретение относится к сельскохозяйственному машиностроению и редназначено для сгребания в валок убираемого материала, Цель изобретения — увеличение ширины захвата колесно-пальцевых граблей путем увеличения угла атаки.

На фиг.1 схематически изображены грабли, вид сверху; на фиг,2 — пальцевое колесо граблей, вид сбоку; на фиг.3 — проекция колеса на горизонтальную плоскость со схемой расположения сил, действующих на пальцы.

Грабли для сгребания в валок материала содержат балку 1 со смонтированными на ней с возможностью вращения на осях 2 пальцевыми колесами 3. Плоскость вращения пальцевых колес 2 и направление перемещения колес образуют угол атаки а

Пальцевое колесо 3 содержит ступицу 4, через отверстие которой колесо крепится на оси 2 к балке граблей, диск 5 с гнездами 6, в которых через упругий элемент закреплены пальцы 7. Контактирующая с почвой часть пальцев выполнена в виде пластин 8, которые повернуты своей продольной плоскостью к направлению перемещения граблей на некоторый угол Р, находящийся в пределах 7р 2 — а

Практически пальцы такой формы могут быть выполнены, например, путем пластической деформации пальцев с одного конца.

Колесно-пальцевые грабли работают следующим образом. 8

Грабли со смонтированными на их балке пальцевыми колесами под углом а к направлению движения машины перемещаются в направлении V . При перемещении колеса

5 пластинчатые концы пальцев внедряются в почву на некоторую глубину под действием массы конструкции, прорезают почву идвигаются в почве в направлении наименьшего

„0 сопротивления, т.е. в продольной плоскости пластины (лезвия) пальца, составляющей с направлением перемещения машины угол/3.

Сгребаемый с поверхности почвы материал, передвигаясь по поверхности почвы в

15 направлении следа пальцев, сходит с колеса в сторону и формируется в валок.

Конструктивно угол атаки а может достигать 90о, при этом угол/3составляет 30о

Формула изобретения

Грабли для сгребания в валок материала, содержащие балку со смонтированными на ней с возможностью осевого вращения

25 пальцевыми колесами, плоскость вращения которых образует с направлением перемещения граблей угол атаки а, о т л и ч а ю- . щ и е с я тем, что. с целью увеличения

30 ширины захвата путем увеличения угла атаки колес, периферийная часть. каждого пальца выполнена в виде пластины, повернутой своей продольной плоскостью к направлению перемещения граблей на угол /3, находящийся в пределах

7Т/ 2 — C т>
