Устройство для отделения примесей от неизмельченных стебельных кормов

Устройство для отделения примесей от неизмельченных стебельных кормов

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству , в частности к машинам для приготовления кормов. Цель изобретения - повышение надежности технологического процесса . Устройство для отделения примесей от неизмельченных стебельчатых кормов состоит из транспортера 1, разделяющих барабанов 2 с приводом, выполненных в виде несущих дисков 4 с односторонне консольно установленными планками 5, расположенными по образующей дисков 4 в двух взаимно перпендикулярных плоскостях, электромагнитного улавливателя 6, транспортера 7, емкости 8. Диски 4 установлены в шахматном порядке с возможностью вращения в одном направлении. Планки 5 закреплены на дисках 4 с возможностью расположения в полости соседнего барабана 2 со смещением на 45° относительно его планок 5. Улавливатель 6 выполнен в виде гладкого барабана 9 с электромагнитами 10, установленными на его внутренней поверхности с возможностью включения в зоне контакта барабана 9 с кормом и отключения в нерабочей зоне. Транспортер 1 подает корм на барабаны 2, при вращении которых планки 5 перемещают корм волнообразным движением. В момент встречи планки 5 с кормом происходит его встряхивание и интенсивное выделение примесей. Металлические примеси отводятся из корма при его взаимодействии с барабаном 9 и электромагнитами 10. Очищенный корм транспортером 7 подается на дальнейшую переработку . 3 з.п.ф-лы, 2 ил. v fe

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 23 N 17/00, ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

8 (21) 4675152/15 (22) 04.01.89 (46) 30.03.91. Бюл. М 12 (71) Сахалинский филиал Дальневосточного научно-исследовательского института сельского хозяйства (72) К,И.Малахов и Т.Я.Уриевская (53) 631.363.3 (088.8) (56) Авторское свидетельство СССР

N 1274647, кл. А 23 N 17/00, 1984. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ПРИМЕСЕЙ ОТ НЕИЗМЕЛЬЧЕННЫХ СТЕБЕЛЬНЫХ КОРМОВ (57) Изобретение относится к сельскому хозяйству, в частности к машинам для приготовления кормов. Цель изобретения — повышение надежности технологического процесса. Устройство для отделения примесей от неизмельченных стебельчатых кормов состоит из транспортера 1, разделяющих барабанов 2 с приводом, выполненных в виде несущих дисков 4 с односторонне консольно установленными планками 5, расположенными по образующей дисков 4 в двух Ы,, 1637749 А1 взаимно перпендикулярных плоскостях, электромагнитного улавливателя 6, транспортера 7, емкости 8. Диски 4 установлены в шахматном порядке с возможностью вращения в одном направлении. Планки 5 закреплены на дисках 4 с возможностью расположения в полости соседнего барабана 2 со смещением на 450 относительно его планок 5. Улавливэтель 6 выполнен в виде гладкого барабана 9 с электромагнитами 10, установленными на его внутренней поверхности с возможностью включения в зоне контакта барабана 9 с кормом и отключения в нерабочей зоне. Транспортер 1 подает корм на барабаны 2, при вращении которых планки 5 перемещают корм волнообразным движением. В момент встречи планки 5 с кормом происходит его встряхивание и интенсивное выделение примесей. Металлические примеси отводятся из корма при его взаимодействии с барабаном 9 и электромагнитами 10. Очищенный корм транспортером 7 подается на дальнейшую переработку. 3 з.п.ф-лы, 2 ил, 1637749

Изобретение относится к сельскому хозяйству, в частности к машинам для приготовления кормов.

Цель изобретения — повышение надежности технологического процесса.

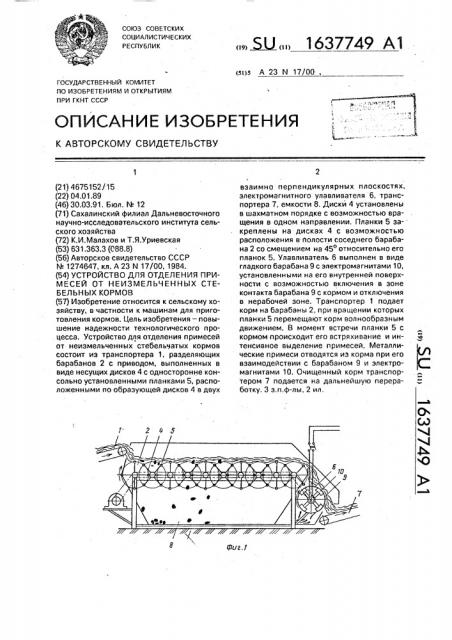

На фиг. 1 изображено устройство для отделения примесей от неизмельченных кормов, вид сбоку; на фиг. 2 — то же, вид сверху.

Устройство состоит из последовательно установленных подающего транспортера 1, разделяющих барабанов 2 с приводом 3, выполненных в виде несущих дисков 4 с односторонне консольно установленными планками 5, расположенными по образующей дисков 4 в двух взаимно перпендикулярных плоскостях, электромагнитного улавливателя 6, отводящего транспортера

7, емкости 8 для сбора примесей. Несущие диски 4 установлены в шахматном порядке с возможностью вращения в одном направлении, а планки 5 закреплены на дисках 4 с воэможностью расположения в полости соседнего барабана 2 со смещением на 45 относительно его планок 5.

Электромагнитный улавливатель 6 выполнен в виде гладкого барабана 9 с электромагнитами 10, установленными на его внутренней поверхности с возможностью включения в зоне контакта барабана 9 с кормом и отключения в нерабочей зоне.

Устройство работает следующим образом.

Транспортером 1 стебельный корм подается на разделяющие барабаны 2, перемещают корм волнообразными движениями. В момент встречи планки с кормом происходит его встряхивание и интенсивное выделение твердых примесей, которые перемещаются в слое корма вниз и падают в емкость 8. Не выделившиеся металлические предметы (проволока, обрывки троса и т.д.) вместе с кормом попадают на барабан 9 и притягиваются электромагнитами 10 к его поверхности, Очищенный от твердых примесей корм поступает на отводящий транспортер 7 и направляется на дальнейшую переработку, а металлические примеси падают в емкость 8 в нижней точке, достигнув

5 нерабочей зоны барабана 9.

В результате активизации воздействия на слой корма повышается интенсивность выделения твердых примесей, что повышает надежность технологического процесса.

10 Формула изобретения

1. Устройство для отделения примесей от неизмельченных стебельных кормов, содержащее подающий транспортер, разделяющий барабан с приводом, выполненный

15 из установленных по образующей цилиндра горизонтального барабана планок, электромагнитный уловитель, отводящий транспортер и емкость для сбора примесей, о т л ич а ю щ е е с я, тем, что, с целью г1овышения

20 надежности технологического процесса, оно снабжено как минимум одним дополнительным разделяющим барабаном, при этом все разделяющие барабаны установлены последовательно и выполнены в виде

25 несущего диска, к которому консольно прикреплены Планки, расположенные в двух взаимно перпендикулярных плоскостях, 2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что несущие диски установлены с

30 возможностью вращения в одном направлении, при этом планки на соседних несущих дисках установлены навстречу друг другу и смещены на 45 относительно оси вращения дисков.

35 3. Устройство по п.2, о т л и ч а ю щ е ес я тем, что расстояние между осями соседних разделяющих барабанов не превышает диаметра установки планок.

4. Устройство по п,3, о т л и ч а ю щ е е40 с я тем, что электромагнитный улавливатель выполнен в виде гладкого барабана с электромагнитами, установленными на его внутренней поверхности с воэможностью включения в зоне контакта барабана с кор45 мом и отключения в нерабочей зоне.
