Застежка-молния
Иллюстрации
Реферат
Изобретение относится к легкой промышленности и может быть использовано для одежды, различных соединений полотнищ . Цель изобретения - упрощение конструкции . Указанная цель достигается выполнением соединительных звеньев в виде спирали овальной формы и дугообразных участков на поверхностях сопряжения. 3 ил.
COIO3 СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (Я)5 А 44 В 19/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
4

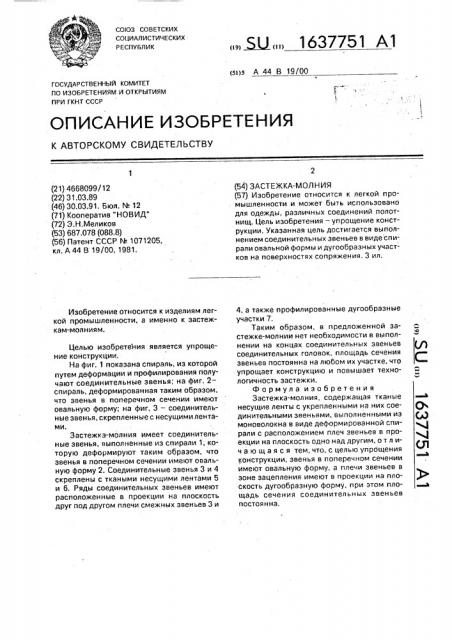

ОПИСАНИЕ ИЗО6РЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4668099/12 (22) 31.03.89 (46) 30.03.91. Бюл. М 12 (71) Кооператив "НОВИД" (72) 3.Н.Меликов (53) 687.078 (088.8) (56) Патент СССР М 1071205, кл. А 44 В 19/00, 1981.
Изобретение относится к изделиям легкой промышленности, а именно к застежкам-молниям.
Целью изобретения является упрощение конструкции.
На фиг. 1 показана спираль, иэ которой путем деформации и профилирования получают соединительные звенья; на фиг. 2— спираль, деформированная таким образом, что звенья в поперечном сечении имеют овальную форму; на фиг. 3 — соединительные звенья, скрепленные с несущими лентами.
Застежка-молния имеет соединительные звенья, выполненные из спирали 1, которую деформируют таким образом, что звенья в поперечном сечении имеют овальную форму 2. Соединительные звенья 3 и 4 скреплены с ткаными несущими лентами 5 и 6. Ряды соединительных звеньев имеют расположенные в проекции на плоскость друг под другом плечи смежных звеньев 3 и
„„рЦ „„1637751 А1 (54) ЗАСТЕЖКА-МОЛНИЯ (57) Изобретение относится к легкой промышленности и может быть использовано для одежды, различных соединений полотнищ. Цель изобретения — упрощение конструкции. Указанная цель достигается выполнением соединительных звеньев в виде спирали овальной формы и дугообразных участков на поверхностях сопряжения. 3 ил.
4, а также профилированные дугообразные участки 7.
Таким образом, в предложенной застежке-молнии нет необходимости в выполнении на концах соединительных звеньев соединительных головок, площадь сечения звеньев постоянна на любом их участке, что упрощает конструкцию и повышает технологичность застежки.
Формула изобретения
Застежка-молния, содержащая тканые несущие ленты с укрепленными на них соединительными звеньями, выполненными из моноволокна в виде деформированной спирали с расположением плеч звеньев в проекции на плоскость одно над другим, о т л ич а ю щ а я с я тем, что, с целью упрощения конструкции, звенья в поперечном сечении имеют овальную форму, а плечи звеньев в зоне зацепления имеют в проекции на плоскость дугообразную форму, при этом площадь сечения соединительных звеньев постоя н на.
