Способ изготовления алмазных вставок

Способ изготовления алмазных вставок

Иллюстрации

Показать все

Реферат



Изобретение относится к ювелирным изделиям, изготовленным из драгоценных камней. Цель изобретения - упрощение технологии изготовления алмазных вставок для ювелирных изделий широкого потребления с минимальным количеством граней из алмазов низких качественных характеристик . Способ включает шлифование площадки , огранку низа и огранку верха полуфабриката алмаза. Новым в способе является то, что огранку низа производят тремя гранями в плоских сетках октаэдра, а огранку трех граней верха - в плоских сетках ромбододекаэдра асимметрично граням низа с оптимальными углами наклона. 9 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (SI)5 А 44 С 17/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

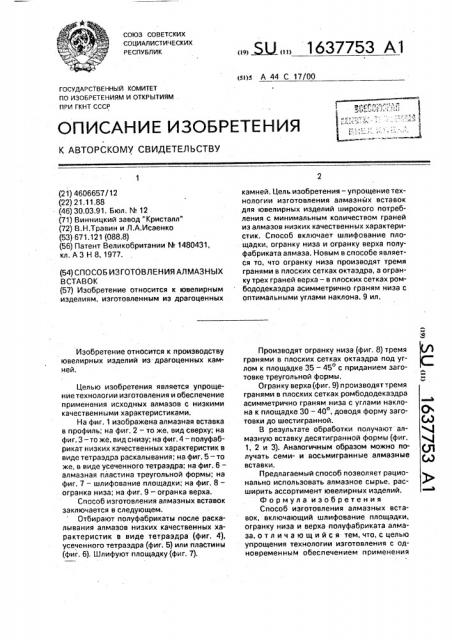

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«4 4 (Л (21) 4606657/12 (22) 21.11.88 (46) 30.03.91. Бюл. ЬЬ 12 (71) Винницкий завод "Кристалл" (72) В,Н.Травин и Л.А,Исаенко (53) 671.121 (088.8) (56) Патент Великобритании М 1480431, кл. АЗ Н 8, 1977. (54) СПОСОБ ИЗГОТОВЛЕНИЯ АЛМАЗНЫХ

ВСТАВОК (57) Изобретение относится к ювелирным изделиям, изготовленным иэ драгоценных

Изобретение относится к производству ювелирных изделий из драгоценных камней.

Целью изобретения является упрощение технологии изготовления и обеспечение применения исходных алмазов с низкими качественными характеристиками, На фиг. 1 изображена алмазная вставка в профиль; на фиг. 2 — то же, вид сверху; на фиг. 3-то же, вид снизу; на фиг. 4 — полуфабрикат низких качественных характеристик в виде тетраэдра раскалывания; на фиг. 5-то же, в виде усеченного тетраэдра; на фиг. 6— алмазная пластина треугольной формы; на фиг. 7 — шлифование площадки; на фиг. 8— огранка низа; на фиг. 9- огранка верха.

Способ изготовления алмазных вставок заключается в следующем.

Отбирают полуфабрикаты после раскалывания алмазов низких качественных характеристик в аиде тетраздра (фиг. 4), усеченного тетраэдра (фиг. 5) или пластины (фиг, 6). Шлифуют площадку (фиг. 7).

„„5U, 1637753 А1 камней. Цель изобретения — упрощение технологии изготовления алмазных вставок для ювелирных изделий широкого потребления с минимальным количеством граней из алмазов низких качественных характеристик. Способ включает шлифование площадки, огранку низа и огранку верха полуфабриката алмаза. Новым в способе является то, что огранку низа производят тремя гранями в плоских сетках октаэдра, а огранку трех граней верха — в плоских сетках ромбододекаэдра асимметрично граням низа с оптимальными углами наклона. 9 ил.

Производят огранку низа (фиг, 8) тремя гранями в плоских сетках октаэдра под углом к площадке 35 — 45 с приданием заготовке треугольной формы, Огранку верха (фиг. 9) производят тремя гранями в плоских сетках ромбододекаэдра асимметрично граням низа с углами наклона к площадке 30 — 40, доводя форму заготовки до шестигранной.

В результате обработки получают апмаэную вставку десятигранной формы (фиг.

1, 2 и 3). Аналогичным образом можно получать семи- и восьмигранные алмазные вставки.

Предлагаемый способ позволяет рационально использовать алмазное сырье, расширить ассортимент ювелирных изделий.

Формула изобретения

Способ изготовления алмазных вставок, включающий шлифование площадки, огранку низа и верха полуфабриката алмаза, отличающийся тем, что, с целью упрощения технологии изготовления с одновременным обеспечением применения

1637153 исходных алмазов с низкими качественными характеристиками, огранку низа производят тремя гранями в плоских сетках октаэдра с углами наклона к площадке 35—

45О, а огранку верха — тремя гранями в плоских сетках ромбододекаэдра асимметрично граням низа с углом наклона к площадке

30 — 40О.

1637753
