Способ облицовывания кромок щитовых мебельных деталей искусственной кожей

Способ облицовывания кромок щитовых мебельных деталей искусственной кожей

Иллюстрации

Показать все

Реферат



Изобретение относится к способу декоративного облицовывания кромок щитовых мебельных деталей искусственными кожами . Цель изобретения - улучшение защитно-декоративных качеств щитовых мебельных деталей. Способ позволяет декорировать кромки щитовых мебельных деталей искусственными кожами различных цветов. Пласти деталей облицовывают по существующей технологии шпоном или пленками и отделывают. На пластях фрезеруют пазы и прямые углы между поверхностями кромки и пласти. Скругленная кромка при облицовывании не цепляется за тканевую основу искусственной кожи. Кромку детали нагревают , окунают в клей по уровню шпунтов и устанавливают на полосу искусственной кожи в контрпрофильное приспособление с облицовочными ножами. Здесь одновременно облицовывают кромку и пазы, обрезают свесы искусственных кож во время запрессовки. Таким способом могут облицовываться фасадные кромки наборов корпусной мебели, декорироваться детская и молодежная мебель. Для детской мебели скругленная кромка, облицованная мягкой искусственной кожей, является также кромкой безопасности. 3 з.п.ф-лы, 4 ил. (Л С

союз соВетских социАлистических

РЕСПУБЛИК (я)5 А 47 В 13/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

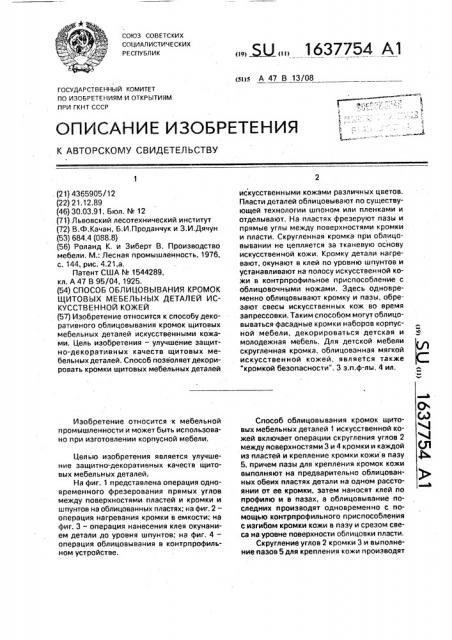

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. (21) 4365905/12 (22) 21,12.89 (46) 30.03.91. Бюл. М 12 (71) Львовский лесотехнический институт (72) В.Ф.Качан, Б.И,Проданчук и 3.И.Дячун (53) 684.4 (088.8) (56) Роланд К. и Зиберт В. Производство мебели. M. Лесная промышленность, 1976, с. 144, рис. 4.21,а.

Патент США N 1544289, кл. А 47 В 95/04, 1925, (54) СПОСОБ ОБЛИЦОВЫВАНИЯ КРОМОК

ЩИТОВ6!Х МЕБЕЛЬНЫХ ДЕТАЛЕЙ ИСКУССТВЕННОЙ КОЖЕЙ (57) Изобретение относится к способу декоративного облицовывания кромок щитовых мебельных деталей искусственными кожами. Цель изобретения — улучшение защитно-декоративных качеств щитовых мебельных деталей. Способ позволяет декорировать кромки щитовых мебельных деталей

Изобретение относится к мебельной промышленности и может быть использовано при изготовлении корпусной мебели.

Целью изобретения является улучшение защитно-декоративных качеств щитовых мебельных деталей.

На фиг. i представлена операция одновременного фрезерования прямых углов между поверхностями пластей и кромки и шпунтов на облицованных пластях; на фиг. 2— операция нагревания кромки в емкости; на фиг. 3 — операция нанесения клея окунанием детали до уровня шпунтов; на фиг. 4— операция облицовывания в контрпрофильном устройстве.

„„Я2„„1637754 А1 искусственными кожами различных цветов.

Пласти деталей облицовывают по существующей технологии шпоном или пленками и отделывают, На пластях фрезеруют пазы и прямые углы между поверхностями кромки и пласти. Скругленная кромка при облицовывании не цепляется за тканевую основу искусственной кожи. Кромку детали нагревают, окунают в клей по уровню шпунтов и устанавливают на полосу искусственной кожи в контрпрофильное приспособление с облицовочными ножами, Здесь одновременно облицовывают кромку и пазы, обрезают свесы искусственных кож во время эапрессовки. Таким способом могут облицовываться фасадные кромки наборов корпусной мебели, декорироваться детская и молодежная мебель. Для детской мебели скругленная кромка, облицованная мягкой искусственной кожей, является также

"кромкой безопасности". 3 з.п.ф-лы, 4 ил.

Способ облицовывания кромок щитовых мебельных деталей 1 искусственной кожей включает операции скругления углов 2 между поверхностями 3 и 4 кромки и каждой из пластей и крепление кромки кожи в пазу

5, причем пазы для крепления кромок кожи выполняют на предварительно облицованных обеих пластях детали на одном расстоянии от ее кромки, затем наносят клей по профилю и в пазах, а облицовывание последних производят одновременно с помощью контрпрофильного приспособления с изгибом кромки кожи в пазу и срезом свеса на уровне поверхности облицовки пласти.

Скругление углов 2 кромки 3 и выполнение пазов 5 для крепления кожи производят

1637754 одновременно, Выполнение этих двух операций за одну установку направлено на по-. вышение защитных свойств деталей, так как расстояние от паза до нижнего края кромки

3 является технологической базой при облицовывании, и поскольку оно формируется шайбой-прокладкой между фрезами, это расстояние не меняется.

Клей на профиль кромки 3 и в пазы 5 наносят окунанием по уровень пазов 5 с предварительным нагревом, детали. Предварительный нагрев приводит к снижению вязкости клея при окунании, что обеспечивает лучшее заполнение пазов 5 клеем и за счет аккумулированного тепла уменьшает время выдержки в контрпрофильном устройстве, а также способствует проникновению клея в древесностружечный материал плиты детали и улучшает качество облицовки.

Нанесение клея окунанием уменьшает время операции и позволяет получить равномерность слоя на поверхности, при этом уменьшение времени операции обеспечивает возможность приступить к следующей операции облицовывания и обрезки свесов

6 еще до схватывания клея, Срез свесов 6 производят одновременно с облицовыванием профиля и пазов искусственной кожей 7 в контрпрофильном приспособлении. Совместное выполнение этих операций упрощает способ и позволяет производить обрезку свесов по жидкому клею, что приводит к герметизации торцов искусственной кожи и тканевой основы.

Для облицовывания щитовую. мебельную деталь 1 устанавливают на полосу искусственной кожи 6 и подают вниз до упора в контрпрофильное устройство, Затем путем подачи в пневмошланги 7 сжатого воздуха приводят в движение ножи 8, которые вводят кожу в пазы 5, производят обрезку свесов 6 по длине и удаление излишков клея. Деталь выдерживают в устройстве, после чего снижают давление в пневмошлангах 7 и возвратные пружины 9 переводят

5 ножи в исходное положение. Готовую деталь снимают < приспособления.

Использование данного способа позволяет декорировать кромки щитовых мебельных деталей искусственными кожами

10 различных цветов.

Формула изобретения

1. Способ облицовывания кромок щитовых мебельных деталей искусственной ко15 жей, включающий скругление углов между поверхностями кромки и каждой из пластей и крепление кромки кожи в пазу, о т л и ч аю шийся тем, что, с целью улучшения за щит н о-де корати вн ых качеств щитовых

20 мебельных деталей, пазы для крепления кромок кожи выполняют на предварительно облицованных обеих пластях детали на одном расстоянии от кромки детали, наносят клей по профилю и в пазах, а облицовыва25 ние последних производят одновременно с помощью контрпрофильного приспособления с изгибом кромки кожи в пазу и срезом свеса на уровне поверхности облицовки пласти, 30 2. Способ по п.1, отличающийся тем, что скругление углов кромки и выполнение пазов для крепления кожи производится одновременно.

3. Способ по пп. 1-2, о т л и ч а ю щ и й35 с я тем, что клей на профиль кромки и в пазы наносят окунанием по уровень пазов с предварительным нагревом детали.

4. Способ по пп. 1-3, о т л и ч а ю щ и йс я тем, что срез свесов производят одно40 временно с облицовыванием профиля и пазов искусственной кожей в контрпрофильном приспособлении, 1637754

Составитель С.Бражник

Техред.M.Моргентал Корректор Н.Ревская

Редактор Н.Швыдкая

Заказ 881 Тираж 313 Подписное

8НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
