Устройство для лечения вальгусного отклонения первого пальца стопы

Устройство для лечения вальгусного отклонения первого пальца стопы

Иллюстрации

Показать все

Реферат



Изобретение относится к области медицинской техники, а в частности к ортопедическим устройствам, и может быть использовано для лечения вальгу го отклонения первого пальца стопы в послеоперационном периоде. Цель изобретения - обеспечение коррекции деформации первого пальца с его вытяжением и раннего функционального нарушения оперированной конечности . Устройство содержит тягу 7 с корригирующим кронштейном 6 для первого пальца, который может перемещаться в зависимости от стопы (правой или левой) по основной пластине 2, задник 3 и держатель 5 переднего отдела с фиксационными ремнями 4, которые также закреплены на основной пластине 2„ На основной пластине расположена ортопедическая стелька 8 с выкладкой продольных сводов и предпучковым валиком. 3 ил„ (Л с

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (И1 (51)5 А 61 F 5/14

А1 у-.пюiг J $P„ 1

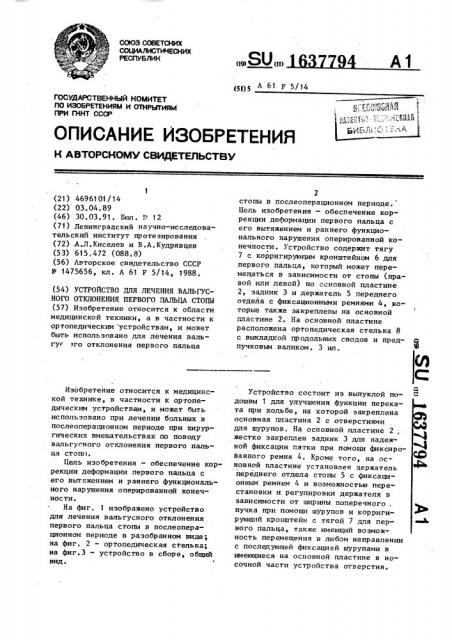

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ fHHT СССР (21) 46961 01 /14 (22) 03.04.89 (46) 30.03.91. Бюл . 1,"- 12 (71) Ленинградский научно-исследовательский институт протезирования (72) А.Л.Киселев и В.А.Кудрявцев (53) 615.472 (088.8) (56) Авторское свидетельство СССР

Р 1475656, кл. А 61 F 5/14, 1988. (54) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ВАЛЬГУСНОГО ОТКЛОНЕНИЯ ПЕРВОГО ПАЛЬЦА СТОПЫ (57) Изобретение относится к области медицинской техники, а в частности к ортопедическим устройствам, и может быть использовано для лечения вальгус >го отклонения первого пальца

Изобретение относится к медицинской технике, в частности к ортопедическим устройствам, и может быть использовано при лечении больных в послеоперационном периоде при хирургических вмешательствах по поводу вальгусного отклонения первого пальца стопi i.

Цель изобретения — обеспечение коррекции деформации первого пальца с его вытяжением и раннего функционального нарушения оперированной конечности, На фиг. 1 изображено устройство для лечения вальгусного отклонения первого пальца стопы в послеоперационном периоде в разобранном виде; на фиг. 2 - ортопедическая стелька; на фиг.3 — устройство в сборе, общий и

Вид е

2 стопы в послеоперационном периоде.

Цель изобретения — обеспечение коррекции деформации первого пальца с его вытяжением и раннего функционального нарушения оперированной конечности. Устройство содержит тягу .7 с корригирующим кронштейном 6 для первого пальца, который может перемещаться в зависимости от стопы (правой или левой) по ссновной пластине

2, задник 3 и держатель 5 переднего отдела с фиксационными ремнями 4, коI торые также закреплены на основной пластине 2. На основной пластине расположена ортопедическая стелька 8 с выкладкой продольных сводов и пред- а

l0

Устройство состоит из выпуклой подошвы 1 для улучшения функции переката при ходьбе, на которой закреплена основная пластина 2 с отверстиями для шурупов. На основной пластине 2; жестко закреплен задник 3 для надежной фиксации пятки при помощи фиксированного ремня 4. Кроме того, на основной пластине установлен держатель переднего отдела стопы 5 с фиксационным ремнем 4 и возможностью перестановки и регулировки держателя в зависимости от ширины поперечного . пучка при помощи шурупов и корригирующий кронштейн с тягой 7 для первого пальца, также имеющий возмож ность перемещения в любом направлении с последующей фиксацией шурупами в имеющиеся на основной пластине в носочной части устройства отверстия.

1637794

После установки на основной пластине указанных вьппе деталей располагается ортопедическая стелька 8 с выкладкой сводов и предпучковым валиком.

Устройство может применяться как на левую, так и на правую стопу. Для этого необходимо установить на основную пластину 2 соответствующую (правую или левую) ортопедическую стельку 8 и переставить корригирующий кронштейн 6. С учетом длины стопы и ширины поперечного пучка они смещаются назад или вперед, кнутри или кнаружи и фиксируются на основной пластине две симметричные части держателя переднего отдела.

Устройство для лечения вальгусного отклонения первого пальца стопы в послеоперационном периоде применяют следующим образом.

После выполнения операции по поводу вальгусной деформации первого . пальца на стопу надевается устройство и крепится при помощи фиксационных ремней 4 так, чтобы пятка плотно обхватывалась задником. Предварительно на основную пластину 2 устройства укладывается .ортопедическая стелька 8 с выкладкой продольных сводов и установленным предпучковым валиком.

Первый палец через тягу 7 крепится на корригирующий кронштейн 6 и осуществляется необходимое вытяжение первого пальца и его коррекции в нужном направлении. Рельеф следа подошвы позволяет свободно осуществлять функцию переката при ходьбе.

Формула изобретения

Устройство для лечения вальгусного отклонения первого пальца стопы, содержащее ортопедическую стельку с корригирующей тягой, о т л и ч а ю щ е е с я тем, что, с целью обеспечения коррекции деформации первого пальца с его вытяжением и раннего функционального нагружения опериро" ванной конечности, в него дополнительно введены выпуклая подошва, на которой закреплены основная пластина с установленным на ней с возможностью перестановки и регулировки в области поперечного пучка раздвижным держателем переднего отдела с фиксационным ремнем, корригирующий крон.штейн в носочной части с тягой и жестко закрепленный задник с фиксацнонным ремнем, а ортопедическая стелька установлена на основной пластине.

1637794

Составитель А.Новиков

Техред Л.Олийнык

Редактор В.Ковтун

Корректор А. ОбР Уча Р

Заказ 883 Тираж 368 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
