Изобретение относится к микробиологической промышленности, к гидроциклонам преимущественно для разделения суспензий микроорганизмов. Цель изобретения - повышение полноты разделения суспензии путем интенсификации очистки патрубка длоя отвода биомассы. Гидроциклон содержит корпус 1, состоящий из верхней цилиндрической части 2 и нижней конической части 3, тангенциальный патрубок 4 для подвода суспензии, патрубок 6 для отвода биомассы микроорганизмов и патрубок 5 для отвода отделенного шлама. В корпусе 1 размещено приспособление для дополнительного перемешивания отделенной биомассы, включающее вертикальный стержень 7, прикрепленный в верхней части шарниром 8 к нижней кромке патрубка 6. Стержень 7 установлен с возможностью кругового вращения вокруг вертикальной оси. К нижней части стерхчя 7 прикреплен груз 9, служащий перемешивающим рабочим органом. Груз 9 установлен с возможностью перемещения вдоль стержня 7 и фиксации его положения. Скапливающаяся в нижней части корпуса 1 отделенная биомасса постоянно перемешивается под действием движения груза 9 и стержня 7, которое возникает под действием нисходящего потока среды, что приводит к снижению количества твердой фазы в осветленной жидкости. 1 ил сл С

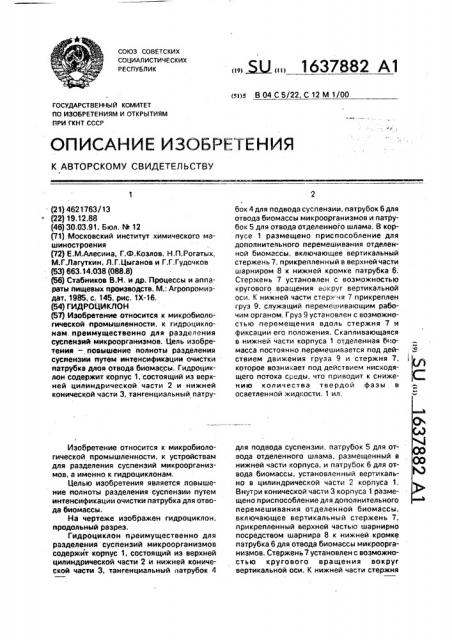

союз советских социллистических
РЕСПУБЛИК (я)л В 04 С 5/22, С 12 M 1/00
ГОСУДЮСТВЕННЫй КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4621763/13 (22) 19.12.88 (46) 30.03.91. Бюл. М 12 (71) Московский институт химического машиностроения (72) E.M.Àëåñèíà, Г.Ф.Козлов, Н.П.Рогатых, М.Г.Лагуткин, Л.Г.Цыганов и Г.Г.Гудочков (53) 663.14.038 (088.8) (56) Стабников В.H. и др. Процессы и аппараты пищевых производств. М„Агропромиэдат, 1985, с. 145, рис. 1Х-16. (54) ГИДРОЦИКЛОН (57) Изобретение относится к микробиологической промышленности, к гидроциклонам. преимущественно для разделения суспензий микроорганизмов. Цель изобретения — повышение полноты разделения суспензии путем интенсификации очистки патрубкв длоя отвода биомассы. Гидроциклон содержит корпус 1, состоящий из верхней цилиндрической части 2 и нижней конической части 3, тангенциальный патруИзобретение относится к микробиологической промышленности, к устройствам для разделения суспензий микроорганизмов, а именно к гидроциклонам.
Целью изобретения является повышение полноты разделения суспензии путем интенсификации очистки патрубка для отвода биомассы.
На чертеже изображен гидроциклон, продольный разрез.
Гидроциклон преимущественно для разделения суспензий микроорганизмов содержит корпус 1, состоящий иэ верхней цилиндрической части 2 и нижней конической части 3, тангенциальный патрубок 4
„, Ы2„„1637882 А1 бок 4 для подвода суспензии, патрубок 6 для отвода биомассы микроорганизмов и патрубок 5 для отвода отделенного шлама. 8 корпусе 1 размещено приспособление для дополнительного перемешивания отделенной биомассы, включающее вертикальный стержень 7, прикрепленный в верхней части шарниром 8 к нижней кромке патрубка 6.
Стержень 7 установлен с возможностью кругового .вращения вокруг вертикальной оси. К нижней части стер ня 7 прикреплен груз 9, служащий перемешивающим рабочим органом. Груз 9 установлен с возможностью перемещения вдоль стержня 7 и фиксации его положения. Скапливающаяся в нижней части корпуса 1 отделенная б!",омасса постоянно перемешивается под дей- 3 ствием движения груза 9 и стержня 7, которое возникает под действием нисходящего потока среды, что приводит к снижению количества твердой фазы в осветленной жидкости. 1 ил. для подвода суспенэии, патрубок 5 для отвода отделенного шлама, размещенный в нижней части корпуса, и патрубок 6 для отвода биомассы, установленный вертикально в цилиндрической части 2 корпуса 1, Внутри конической части 3 корпуса 1 размещено приспособление для дополнительного перемешивания отделенной биомассы, включающее вертикальный стержень 7, прикрепленный верхней частью шарнирно посредством шарнира 8 к нижней кромке патрубка 6 для отвода биомассы микроорганизмов. Стержень 7 установлен с возможностью кругового вращения вокруг вертикальной оси. К нижней части стержня
1637882
7 прикреплен груз 9, служащий перемешивающим рабочим органом, установленный с возможностью перемещения вдоль стержня 7 и фиксации его положения.
Гидроциклон работает следующим об- 8 разом, Суспензию микроорганизмов, подлежащую разделению, падают под давлением в тангенциальный патрубок 4, под действием центробежных сил клетки микроорганиз- 1О мов и другие твердые включения движутся к стенке корпуса 1 и в нисходящем потоке движутся к патрубку б для отвода отделенного шлама, отделенная биомасса выводится через патрубок 6. Таким образом 16 происходит разделение суспензии микроорганизмов.
8 процессе разделения суспенэии вход-. ной участок патрубка б и расположенная над ним зона конической части 3 корпуса 1 начинают периодически забиваться отде- 26 ленной твердой фазой, что снижает полноту разделения суспензми, и твердая фаза начинает частично уноситься. потоком жидкости, Движение среды внутри корпуса 1 приводит в движение стержень 7 с грузом 9, так как 26 стержень укреплен иирнирно и может свободно перемещаться вокруг вертикальной оси корпуса 1. Стержень 7 и груз 9 совершают сложные колебательные и вращательные движения, s процессе которых происходит ЗО дополнительное перемешивание отделенной и скапливающейся в нижней части корпуса 1 шламовой массы. Таким обрезай нижняя часть корпуса 1 и патрубок 8 постоянно. очищаются, что приводит к стабилиза- 38 ции режимов движения потоков и способствует повышению полнотыраэдвления. 8 зависимости от природы разделяемой суспензии — вида микроорганизмов шлама или в зависимости от исходной кон- 40 центрации суспензии —. ражим очистки мо- . жет быть изменен путем перемещения груза 9 вдоль стержня 7 и его фиксации в другом положении, Это позволяет создать
45 оптимальные условия перемешивания — ворошения биомассы и шлама на выходе из гидроциклона, что также повышает полноту разделения суспензии, 8 случае использования исходной сус-пенэии с высокой плотностью целесообразно выполнение стержня из более гибкого, но нерастяжимого материала, что позволяет усложнить траекторию движения груза 9 и предотвратить его заклинивание.
Таким образом, данный гидроциклон позволяет повысить эффективность разделения суспензий как путем повышения надежности работы, так и эа счет непрерывного перемешивания концентрата сгущенной биомассы и отделяемого шламового осадка.
Формула изобретения
Гидроциклон, преимуществеино для разделения суспвнзий микрооргенизмов, содержащий корпус, состоящий из верхней цилйндричвской и нижней комичеекей честей, тангенциальнйй натрубек для еедеедв суспензии, патрубок для отюда отделенного алема, размещенный е нижней чести корпуса, и патрубок для отвода биомассы микрооргайизмов. установввнный sep кально в циличдрической частикорпуса. о тл и ча ю щи-й с я тем, что, с цельюпевывения полноты раздеавния суспензии путем интвмсификации очистки патрубкадля отвода шлама, внутри конической части корвуса размещено приспособление для дополнительного перемвшивании отдвленнеа швама, включающее вертикальный- старжемь, прикрепленный верхней частью аернирно к нижней кромке патрубка для отвода биомассы и установленный с возможностью вращения вокруг мртикалъной оси. и прикрепленный к нижней части стержнй f 3, служащий перемешиванмцим рабочим органом и установленный с возможностью перемещения вдоль стержня и фиксации его положения, 1637882
