Реферат



Изобретение относится к полиграфии и может быть использовано для цилиндров печатного аппарата печатной машины, имеющих жесткий привод и строгое угловое положение в зависимости от рабочего цикла машины. Цель изобретения - повышение надежности устройства при расширении его технологических возможностей за счет увеличения диапазона поперечной приводки. Средства осевой и продольной приводки выполнены в виде двух настроечных винтов 7 и 8, снабженных маховиками 9 и 10, установленных с противоположных концов вала 4 с возможностью взаимодействия с ним посредством радиально-упорных подшипников 11 и 12, причем настроечные винты 7 и 8 взаимодействуют посредством резьбового соединения 13 с втулками 14 и 15, связанными с опорами 2 и 3. Втулка 15 винта 8 продольной приводки установлена в опоре 3 с возможностью осевого сдвига и дополнительно взаимодействует через радиально-упорный подшипник 16 с прямозубым приводным колесом 17, установленным на валу 4, которое посредством косозубой шлицевой шестерни 18 связано с валом 4, установленным во втулках 14 и 15 с возможностью осевого перемещения и имеющим участок 19 со шлицевыми канавками 20, Число шлицев в косоэубом шлицевом соединении 18 не менее трех, угол подъема шлицев лежит в пределах от 32 до 45°, а контактные поверхности опор втулок 14 и 15 со станиной выполнены шаровыми. 2 з.п.ф-лы, 3 ил, (Л С

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕ С К ИХ

РЕСПУБЛИК (51)5 В 41 F 13/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

СПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4610017/12 (22) 30,11,88 (46) 30.03.91. Бюл. № 12 (75) Л,К.Ланцман, H,К,Ященко, И.M,Ìàòócåâè÷ и И.А.Панин (53) 655. 1/03(088,8) (56) Патент США ¹ 4759287, кл, В 41 F

13/12, 1988. (54) УСТРОЙСТВО ПРИВОДКИ ФОРМНОГО ЦИЛИНДРА ПЕЧАТНОЙ МАШИНЫ (57) Изобретение относится к полиграфии и может быть использовано для цилиндров печатного аппарата печатной машины, имеющих жесткий привод и строгое угловое положение в зависимости от рабочего цикла машины. Цель изобретения — повышение надежности устройства при расширении его технологических возможностей за счет увеличения диапазона поперечной приводки, Средства осевой и продольной приводки выполнены в виде двух настроечных винтов

7 и 8, снабженных маховиками 9 и 10, уста„„mÄÄ 1638029А1 новленных с противоположных кОнцОВ Вала

4 с возможностью взаимодействия с ним посредством радиально-упорных подшипников 11 и 12, причем настроечные винты 7 и 8 Взаимодействуют посредством резьбового соединения 13 с втулками 14 и 15, связанными с спорами 2 и 3, Втулка 15 винта 8 продольной приводки установлена в опоре

3 с возможностью осевого сдвига и дополнительно взаимодействует через радиально-упорный подшипник 16 с прямозубым приводным колесом 17, установленным на

Валу 4, которое посредством косозубой шлицевой шестерни 18 связано с валом 4, установленным во втулках 14 и 15 с возможностью осевого перемещения и имеющим участок 19 со шлицевыми канавками 20, Число шлицев в коссэубом шлицевом соединении 18 не менее трех, угол подъема шлицев лежит в пределах от 32 до 45, а контактные поверхности опор втулок 14 и 15 со станиной выполнены шаровыми. 2 з.п.ф-лы, 3 ил, E ч

I — — )I I

А! I

1638029

Изобретение относится к полиграфии и

94о®ет быть Mcflo b3o éHo для формных цилиндров печатной машины, имеющей жесткий привод и строго определенное угловое положение формных цилиндров, в зависимости от рабочего цикла машины, Цель изобретения — повышение надежности устройства при расширении его технологических возможностей за счет увеличения диапазона поперечной приводKM.

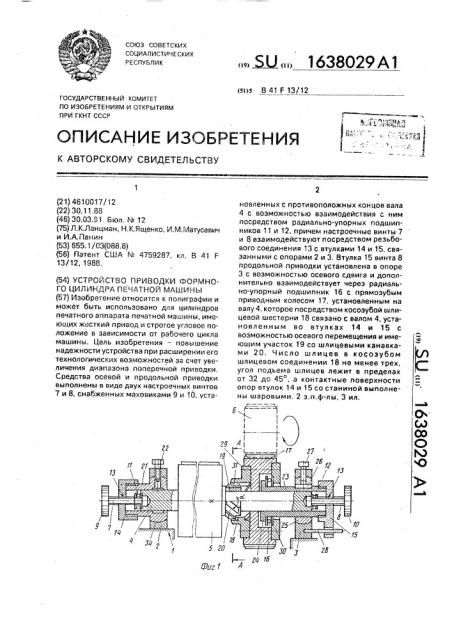

На фиг.1 изображено устройство приводки формного цилиндра печатной машины, общий вид; на фиг.2 — установка радиально-упорных подшипников, увеличено; на фиг.З вЂ” разрез А-А на фиг. 1.

Устройство приводки формного цилиндра печатной машины содержит станину 1 (фиг.1), опоры 2 и 3, вал 4 с жестко закрепленным на нем формным цилиндром 5, установленный в опорах 2 и 3 с возможностью вращения, привод, связанный с прямозубой шестерней 6 и средства осевой и продольной приводки формного цилиндра 5.

Средства осевой (поперечной) и продольной приводки выполнены в виде двух . настроечных винтов 7 и 8, снабженных маховиками 9 и 10, установленных с противоположных концов 83fla 4 с воэможностью взаимодействия с ним посредством радиально-упорных подшипников 11 и 12, причем настроечные винты 7 и 8 взаимодействуют посредством резьбового соединения 13 с втулками 14 и 15, связанными с опорами 2 и 3. Втулка 15 винта 8 продольной приводки установлена в опоре

3 с возможностью осевого сдвига и дополнительно взаимодействует через радиальноупорный подшипник 16 с прямозубым приводным колесом 17, установленным на валу 4, которое посредством косозубой шлицевой шестерни 18 связано с валом 4, установленным во втулках 14 и 15 с возмохкностью осевого перемещения и имеющим участок 19 со шлицевыми канавками 20.

Втулка 14 выполнена составной и снабжена хвостовиком 21 для установки в опоре

2, Хвостовик 21 имеет отверстие для захода стопорного винта 22, исключающего проворачивание хвостовика 21 в опоре 2. Составные части втулки 14 жестко связаны друг с другом, например, посредством резьбового соединения.

Втулка 15 также выполнена составной и снабжена хвостовиком 23 с буртиком 24 для фиксации радиально-упорного подшипника

16. Хвостовик 23 жестко соединен с втулкой

15 посредством резьбового или иного соединения. Хвостовик 23 смонтирован 80 втулке 25 с возможностью осевого переме5

55 щения и снабжен пазом для установки шпанки 26, которая. взаимодействуя с ответным пазом во втулке 25, препятствует проворачиванию в ней хвостовика 23 и, соответственно, втулки 15. Для исключения проворачивания самой втулки 25 в опоре 3 служит стопорный винт 27, взаимодействующий с отверстием втулки. Однако для исключения проворачивания втулки 15 могут быть использованы и другие средства, например, направляющая штанга 28, взаимодействующая с отверстием, выполненным в приливе втулки 15 и жестко закрепленным одним концом в опоре 3, Для повышения надежности в предложенном устройстве могут быть реализованы два указанных выше технических приема. Косозубое шлицевое соединение 18 выполнено на отдельном кольце 29, Кольцо 30 служит для запирания радиально-упорного подшипника 16, одно кольцо которого связано с кольцом. 30, а другое с буртиком 24 хвостовика 23, При этом кольца 29 и 30 >KOGTKO coe+MHBHbl с прямоэубой шестерней 17 посредством болтов (покаэано условно). Участок 19 со шлицевыми канавками 20 может быть выполнен заодно с валом 4 или в виде отдельной насадки 31, жестко закрепленной на нем. Радиальные подшипники 11 и 12 монтируются на настроечных винтах 7 и 8 посредством болта 32 (фиг,2) и шайбы 33, при этом одно кольцо подшипника установлено на шейке настроечного винта 7 (8), а другое в торцевом отверстии вала 4. Число шлицев в косозубом шлицеаом соединении 18 должно быть не менее трех, а угол подъема шлицев лежит в пределах 32 — 45 (фиг.3). Контактные поверхности 34 опор 2 и 3 со втулками 14 и

15 выполнены шаровыми. Стопорные винты

22 и 27 снабжены центральными сквозными отверстиями (не показано) для смазки.

Устройство приводки формного цилиндра печатной машины работает следующим образом.

Пользователь манипулирует маховиками 9 и 10 настроечных винтов 7 и 8, Перемещение продольной приводки обеспечивается вращением маховика 10, при этом настроечный винт 8, связанный посредством радиально-упорного подшипника 12 с валом 4, взаимодействует посредством резьбового соединения 13 с втулкой 15, в результате чего хвостовик 23 втулки 15 перемещается относительно втулки 25, а его буртик 24, воздействуя на радиально-упорный подшипник 16, перемещает прямоэубое колесо

17 в осевом направлении. При этом включается в работу косозубая шлицевая шестерня

18. Ш лицы кол ьца 29, жестко связан ного с колесом 17, взаимодействуя со шлицами 20

1638029 насзд:и 31, жестко связанной с валом, поворачивают шестерню 17 (свободный поворот обеспечивается радиально-упорным подшипником 16), При повороте колеса 17 ее зубья соприкасаются с зубьями прямозубой приводной шестерни 6, выбирая окружной зазор в зацеплении и поворачивая формный цилиндр в соответствующую позицию, После перемещения продольной приводки производят перемещение поперечной приводки, Вращая другой рукой маховик 9, перемещают настроечный винт

7, который через радиально-упорный подшипник 11 сообщает соответствующее перемещение валу 4 и закрепленному на нем формному цилиндру 5. При этом установка хвостовикз 23 во втулке 25 с воэможностью осевсго сдвига не нарушает выбранного зазора в положении продольной приводки, и зубья прямозубого колеса 17 сдвигаются (скользяг) относительно зубьев приводной шестерни 6. Таким образом, исключается влияние перемещения продольной приводки на поперечную приводку. Зтому обстоятельству способствует и то, что угол подьема шлицев выбирают в интервале 32 — 45О.

Кзк уже было сказано выше, в слу ае вь, борз угла менее 32 при перемещении поперечной приводки в косозубом шлицевом зацеплении 18 возникают значительные усилия, которые могут привести к сдвигу колеса 17 в радиальном направлении, т,е. к нарушению продольной приводки. В то же время при выборе угла е пределах 32 — 45О в ходе поперечной приводки формиый цилиндр может сдвигаться лишь вместе с хвостовиком 23, Использование предлагаемого устройства приводки формиого цилиндра печатной машины позволяет повысить качество печати благодаря тому, что создается возможность точной установки цилиндра в одно и то же строго определенное положение.

Повышается удобство обслуживания и упрощается приводка, поскольку в:e операции выполняются пользователем раздельно и без применения специальных ключей и приспособлений, манипулируя лишь одними настроечными винтами, вынесенными за корпус машины.

5 Таким образом, изобретение позволит повысить точность и удобство обслуживания устройства приводки формного цилиндра печатной машины, а также упростить механизм приводки. Все зто дае: возмож10 ность устройству найти широкое применение в народном хозяйстве и обеспечить потребителей надежными и удобными в обслуживании и эксплуатации устройствами приводки формных цилиндров печатной ма15 шины.

Формула изобретения1, Устройство приводки формного ци20 лиидра печатной машины, содержащее установленный иа станине посредством опор с возможностью осевого перемещения вал с жестко закрепленным иа нем формным цилиндром, связанное с валом посредством

25 шестерни приводное зубчатое колесо, средства осевой и продольной приводки формного цилиндра, имеющие настроечные винты с маховиками, установленными с противоположных концов вала с возможностью

30 взаимодействия с ним посредством радиально-упорных подшипников, о т л и ч а ю щ е ес я тем, что, с целью повышения надежности устройства при расширении его технологических воэможностей за счет увеличения ди35 апазона поперечной приводки, вал имеет участок с шлицееыми канавками, при этом приводное колесо выполнена прямозубым, а шестерня выполнена косозубой, жестко связана с зубчатым колесом и взаимодейст40 вует с шлицевыми канавками вала.

2. Устройство по п.1, о т л и ч à ю щ е ес я тем, что, в шлицевом соединении имеет по меньшей мере три шлица, а угол их подъема соответствует 32 — 45 град.

45 3. Устройство по пп.1 и 2, о т л и ч аю щ е е с я тем, что контактные поверхности опор со станиной выполнены шаровыми, 1638029
