Реферат



Изобретение относится к сельскохозяйственному машиностроению, в частности к транспортирующим устройствам, а именно к приемным питателям, служащим для приема , предварительного накапливания и подачи вороха на последующие агрегаты. Цель изобретения - снижение дробления зерна. Устройство содержит консольно закрепленный перемещаемый под углом контейнер 1 и неподвижную емкость 2, в которой установлен шнек 4, подающий зерновой ворох к выходному отверстию 3. Неподвижная емкость 2 снабжена наклонным лотком 6. Шнек 4 расположен с регулируемым зазором и состоит из двух секций, работающих навстречу одна другой. Между секциями шнека 4 расположено приспособление для равномерного распределения зерна. 2 ил.

СОЮЗ СОВЕ1 СКИХ сОциАлистичЕских

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4618242/13 (22) 27.10,88 (46) 30,03,91. Бюл. М 12 (71) Научно-производственное объединение по сельскохозяйственному машиностроению "ВИСХОМ" (72)А.В.Авдеев, В.Н.Полуэктов, Г.В.Ануфриев и В.Э,Герц (53) 621.798.34 (088.8) (56) Кухта Г.M. Машины и оборудование для приготовления кормов. М,: Агропромиздат.

1987, с. 122. (54) БУНКЕРНОЕ УСТРОЙСТВО ДЛЯ 3ЕР. НА (57) Изобретение относится к сельскохозяйственному машиностроению, в частности к

„„БЦ„„1638076 А1 транспортирующим устройствам, а именно к приемным питателям, служащим для приема, предварительного накапливания и подачи вороха на последующие агрегаты, Цель изобретения — снижение дробления зерна, Устройство содержит консольно закрепленный перемещаемый под углом контейнер 1 и неподвижную емкость 2, в которой установлен шнек 4, подающий зерновой ворох к выходному отверстию 3. Неподвижная емкость 2 снабжена наклонным лотком б.

Шнек 4 расположен с регулируемым зазором и состоит из двух секций, работающих навстречу одна другой. Между секциями шнека 4 расположено приспособление для равномерного распределения зерна. 2 ил, 1638076

Изобретение относится к сельскохозяйственному машиностроению, в частности к транспортирующим устройствам. а именно к приемным, питателям, служащим для приема, предварительного накапливания и подачи вороха на последующие агрегаты и машины в линиях послеуборочной обработки сельскохозяйственной продукции, например зернового вороха {пшеницы, ячменя, ржи) и других сыпучих сельскохозяйственных материалов.

Целью изобретения является снижение дробления зерна.

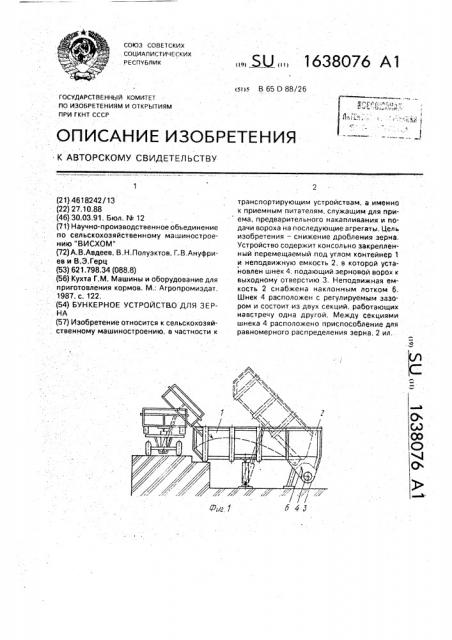

На фиг, 1 схематически представлено бункерное устройство для зерна; на фиг, 2— то же, вид сверху.

Бункерное устройство содержит укрепленный с воэможностью поворота контейнер 1, неподвижную емкость 2 с коническим днищем и выходным отверстием 3. 8 отверстии 3 смонтирован с зазором шнек .4 с приспособлением 5 для равномерного распределения зерна.

Устройство снабжено установленным в неподвижной емкости 2 наклонным лотком

6, Емкость 2 размещена на выходе из контейнера 1, а выходное отверстие 3 выполнено в центре днища емкости 2. Шнек 4 состоит из двух секций, смонтированных по обе стороны отверстия с возможностью перемещения для регулирования заряда. При.способление 5 расположено между окнами шнека, а угол наклона лотка равен максимальному углу поворрта контейнера 1.

Бункерное. устройство работает следующим образом.

Зерновой ворох поступает в контейнер

1 и самотеком подается в емкость 2, где приспособление 5, настроенное на заданную производительность, с помощью шнека

4 через выпускное отверстие 3, направляет зерновой ворох на дальнейшую обработку, например предварительную очистку. домолот и т.д. При перебоях поступления материала с поля или переходе с одной культуры на другую для полной зачистки контейнер

5 1 с помощью гидроцилиндра перемещается под углом. Максимальный угол подъема контейнера 1 превышает у гол естественного откоса зернового вороха. Для исключения травмирования и дробления зерна шнек 4

10 устанавливается с нужным зазором от дна емкости 2.

Эффект создается за счет стабилизации технологического процесса подачи вороха и исключения попадания почвы на последую15 щие машины и агрегаты по его переработке, а также отсутствия дробления зерна. Предложенная конструкция позволяет снизить материалоемкость и обьемы строительных и монтажных работ, а также обеспечить при20 ем зернового вороха практически при любой его влажности и засоренности.

Формула изобретения

Бункерное устройство для зерна, содержащее укрепленный с возможностью пово25 рота контейнер., неподвижную емкость с коническим днищем и выходным отверстием, смонтированный в нем с зазором шнек и приспособление для равномерного распределения зерна; о т л и ч а ю щ е е с я тем, 30 что, с целью снижения дробления зерна, оно снабжено установленным в неподвижной емкости наклонным лотком, емкость размещена на выходе из контейнера, выходное отверстие выполнено в центре дни35 ща емкости, шнек состоит иэ двух секций, смонтированных по обе стороны отверстия с возможностью перемещения для регулирования зазора, при этом приспособление для равномерного распределения зерна

40 расположено между секциями шнека, а угол наклона лотка равен максимальному углу поворота кон.> ейнера, 1638076
