Изобретение относится к погрузочным устройствам горных и строительных машин непрерывного действия. Цель изобретения - повышение надежности работы устройства . Бункерное устройство состоит из корпуса 1 с двумя выходными отверстиями 2 и 3,шибера 4, поворачивающегося на оси 5, упоров 6. На свободном конце шибер 4 имеет выступы 7, которые расположены в дугообразных направляющих прорезях 8. образованных в торцовых стенках 9 корпуса 1. При изменении направления потока материала шибер 4 переходит из одного крайнего положения в другое, при этом выступы 7 шибера 4 перемещаются в дугообразных направляющих прорезях 8. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si>s В 65 D 90 54

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4624612/13 (22) 26.12.88 (46) 30.03.91. Бюл. N 12 (71) Государственный научно-исследовательский, проектно-конструкторский и проектный институт угольной промышленности

"УкрНИИпроект" (72) В.Г.Кузнецов и В.В,Гусак (53) 621,798.34 (088.8) (56) Авторское свидетельство СССР

- N 247111, кл. В 65 D 90/54, 1968. (54) БУНКЕРНОЕ УСТРОЙСТВО (57) Изобретение относится к погрузочным устройствам горных и строительных машин

5U 16380 78А1 непрерывного действия. Цель изобретения — повышение надежности работы устройства; Бункерное устройство состоит из корпуса 1 с двумя выходными отверстиями

2 и 3,шибера 4, поворачивающегося на оси 5, упоров 6. На свободном конце шибер 4 имеет выступы 7, которые расположены в дугообразных направляющих прорезях 8, образованных в торцовых стенках 9 корпуса

1. При изменении направления потока материала шибер 4 переходит из одного крайнего положения в другое, при этом выступы 7 шибера 4 перемещаются в дугообразных направляющих прорезях 8. 2 ил.

1638078

8идА

Составитель Н, Слезина

Редактор Т. Лазоренко Техред M.Mîðãåíòàë Корректор Н. Ревская

Заказ. 897 Тираж 386 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский крмбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к погрузочным устройствам горных и строительных машин непрерывного действия.

Цель изобретения — повышение надежности устройства в работе.

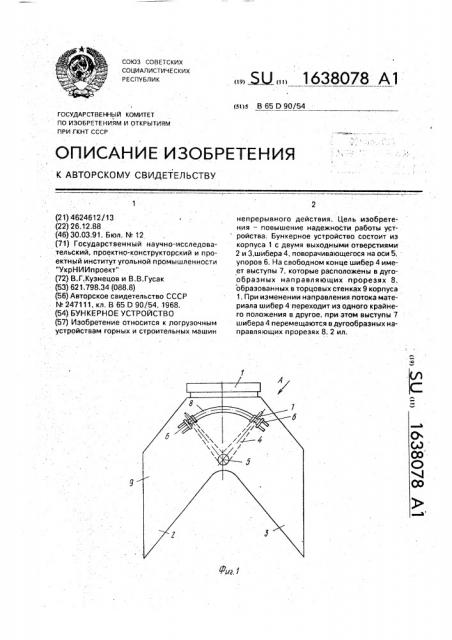

На фиг. 1 показано бункерное устройство, общий вид; на фиг. 2 — вид А на фиг. 1.

Бун керное устройство состоит из корпуса 1 с двумя выходными отверстиями 2 и 3, перекидного шибера 4, расположенного в корпусе 1 на оси 5, упоров 6. На свободном конце шибер 4 имеет выступы 7, которые расположены в дугообразных направляющих прорезях 8, образованных в торцовых стенках 9 корпуса 1.

Упоры 6 установлены с наружной стороны корпуса 1 у торцовых кромок прорезей 8.

Выступы 7 также находятся с наружной стороны корпуса.

Устройство работает следующим образом.

При погрузке материала шибер 4 устанавливается в одно из рабочих положений, . опираясь выступами 7 на упоры 6.

При изменении направления потока ма5 териала шибер переходит из одного крайнего положения в другое, при этом выступы 7 шибера4 перемещаются вдугообразных на-. правляющих прорезях 8.

10 Формула изобретения

Бункерное устройство, содержащее корпус с двумя выходными отверстиями и расположенный в корпусе на оси перекидной шибер, о т л и ч а ю-щ е е с я тем, что, с

15 .целью- повышения надежности в работе, в корпусе образованы дугообразные направляющие прорези, свободный конец шибера имеет выступы, расположенные в них, на наружной. поверхности корпуса у торцовых

20 кромок прорезей укреплены упоры для взаимодействия с выступами шибера.
