Устройство для захвата пакетов лесоматериалов

Устройство для захвата пакетов лесоматериалов

Иллюстрации

Показать все

Реферат



Изобретение относится к подъемнотранспортному оборудованию, в частности в крановым механическим захватным устройствам для перегрузки пакетов круглого леса в строповой обвязке. Цель изобретения - повышение безопасности при взаимодействии крюков со строповочной обвязкой пакета. Крюки выполнены из верхнего звена 3, перемещающегося поступательно в направляющей трубе 9 каретки 2, и нижнего звена 4, соединенных шарниром 5, выходящим при взятии груза из направляющей трубы, что позволяет нижнему звену крюка при сведении крюков захватного устройства поворачиваться относительно оси шарнира в сторону захваченного стропа обвязки груза, препятствуя сбросу стропа с нижнего звена крюка. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s В 66 С 1/48, В 65 G 57/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИРМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ о

6д

09

О

О

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4398768/11 (22) 28.03.88 (46) 30.03.91. Бюл. М 12 (71) Центральное проектно-конструкторское бюро Минречфлота РСФСР (72) В.И.Арсенов и М.А.Панков (53) 621.874(088,8) (56) Авторское свидетельство СССР

ЬЬ 1071565, кл. В 66 С 1/48, 1981. (54) УСТРОЙСТВО ДЛЯ ЗАХВАТА ПАКЕТОВ

ЛЕСОМАТЕРИАЛОВ (57) Изобретение относится к подъемнотранспортному оборудованию, в частности в крановым механическим захватным уст„„. Ж„„1638098 А1 ройствам для перегрузки пакетов круглого леса в строповой обвязке, Цель изобретения — повышение безопасности при взаимодействии крюков со строповочной обвязкой пакета. Крюки выполнены из верхнего звена

3, перемещающегося поступательно в направляющей трубе 9 каретки 2, и нижнего звена 4, соединенных шарниром 5, выходящим при взятии груза из направляющей трубы, что позволяет нижнему звену крюка при сведении крюков захватного устройства поворачиваться относительно оси шарнира в сторону захваченного стропа обвязки груза, препятствуя сбросу стропа с нижнего звена крюка. 3 ил, 1638098

Изобретение относится к подъемнотранспортному оборудованию, в частности к крановым механическим захватным устройствам для перегрузки балансов(пакетов) круглого леса в строповой обвяэке из воды на судно.

Цель изобретения — повышение безопасности при взаимодействии крюков со стропочной обвязкой пакета.

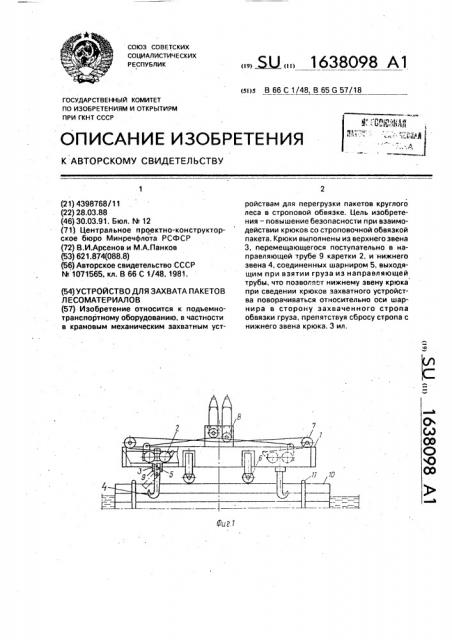

На фиг.1 изображено захватное устройство, общий вид; на фиг.2 — то же, вид сверху; на фиг.3 — сечение А — А на фиг,2, Устройство содержит раму 1 с горизонтальными направляющими, каретки 2, несущие крюки, состоящие из верхнего звена 3 и нижнего (захватного) звена 4, соединенных шарниром 5. Нижнее звено 4 крюка может перемещаться поступательно в направляющей трубе 9 каретки 2, На направляющих рамы крепятся две пары опорных катков 6, торцовые блоки 7, блочное устройство 8. Пакет круглого леса 10 скрепляется строповыми обвязками 11.

Устройство работает следующим образом.

Управление работой устройства осуществляется крановщиком с помощью двухканатной крановой системы, торцовых блоков

7 и блочного устройства 8.

После установки подвешенного на кране захватного устройства со сведенными до упора, каретками 2 на пакет леса 10 опорными катками 6 с возможно минимальным углом между продольными осями захватного устройства и пакета производится разведение крюков с помощью выборки одного из двух канатов крана при прослаблении другого.

Нижние части 4 крюков, расположенные ниже уровня опорных катков 6, перемещаясь между бревнами пакета леса, приходят в соприкосновение со стропами обвязки 11 пакета, вызывая их натяжение, При этом захват автоматически устанавливается симметрично относительно стропов обвязки 11 с помощью блочного устройства

8. Взятие груза осуществляется при последующем подъеме захватного устройства обоими канатами. При этом под.действием груза шарнир 5. соединяющий нижнее (захватное) звено 4 крюка с верхним, которое перемещается только поступательно в направляющей трубе 9 каретки 2 захватного устройства, выходит из трубы. Это позволя5 ет нижнему звену 4 крюка поворачиваться относительно оси шарнира 5 в сторону захваченного стропа обвяэки 11 пакета, что препятствует самоотстропке подвешенного груза в случае включения выборки каната

10 сведения кареток 2.

После установки последовательно груза на площадку и захвата на груз производится сведение кареток 2 до упора. При этом нижние звенья 4 крюков, перемещаясь между

15 бревнами нижне уровня строп обвязки 11, при последующем подъеме захвата освобождаются от строп обвязки 11 груза.

Свободные от. груза крюки с помощью пружин 12 поднимаются в исходное поло20 жение, при котором шарнир 5 располагается в направляющей трубе, что исключает возможность поворота нижнего звена 4 крюка.

25 Формула изобретения

Устройство для захвата пакетов лесоматериалов, содержащее навешиваемую на грузоподъемное приспособление крана ра30 му с горизонтальными направляющими и установленные в последних каретки, соединенные посредством трособлочной системы с грузоподъемным приспособлением и имеющие захватные крюки, о т л и ч а ю щ е е с я

35 тем, что, с целью повышения безопасности при взаимодействии крюков со строповочной обвязкой пакета, каждая каретка снабжена вертикально размещенной на ней направляющей в виде трубы, а связанный с

40 этой кареткой крюк выполнен составным из шарнирно соединенных звеньев, установлен в трубе с воэможностью ограниченного вертикального перемещения с размещением шарнира соединения звеньев в послед45 ней, подпружинен в направлении этого перемещения и обращен отогнутым концом в сторону, противоположную средней части горизонтальных направляющих кареток.

1638098

Фиг.З

Составитель Е, Умрихина

Редактор M. Петрова Техред M.Ìîðãåíòàë Корректор M.. Шароши

Заказ 898 Тираж 451 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
