Реферат



Изобретение относится к области очистки сточных вод и может быть использовано для очистки сточных вод машиностроительных предприятий, содержащих диспергированные масла. Изобретение позволяет сократить расход электроэнергии и алюминия. Сточную воду, смешанную с катионным флокулянтом четвертичной аммониевой солью на основе полистирола или поливинилтолуола в соотношении с маслопродуктами в исходной воде (0,001- 0,002):1, подвергают обработке в электрокоагуляторе колонного типа, флотируют и удаляют пенный слой под вакуумированием при давлении 0,08- 0,09 МПа. 2 табл. s (Л

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) (51)5 С 02 F 1 46

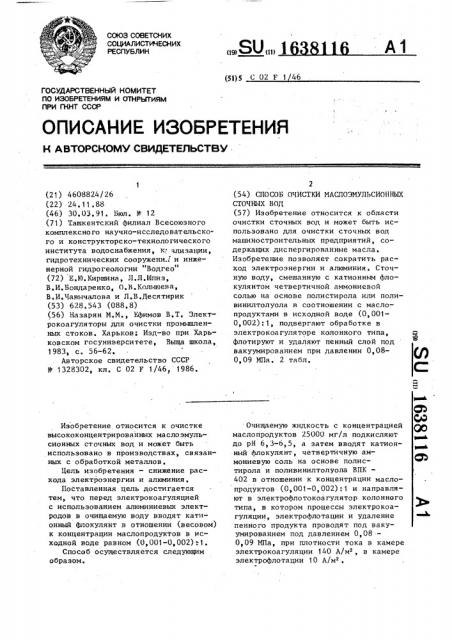

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ll0 ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР (21) 4608824/26 (22) 24. 11 . 88 (46) 30.03.91. Бюл. У 12 (71) Ташкентский филиал Всесоюзного комплексно го научно-исследоват ельского и конструкторско-технологического института водоснабжения, к ализации, гидротехнических сооружени./ и инженерной гидрогеологии Водгео (72) E,Í). Êèðïûíÿ, JI.Ë.Èïèý, В, И. Бондаренко, О, В. Кольппена, В.И.Чавычалова и Л.В.Десятирик (53) 628.543 (088.8) (56) Назарян М.М., Ефимов В,Т. Электрокоагуляторы для очистки промышленных стоков. Харьков: Иэд-во при Харьковском госуниверситете, Вьпца школа, 1983, с. 56-62.

Авторское свидетельство СССР

У 1328302, кл. С 02 F 1/46) 1986.

Изобретение. относится к очистке высококонцентрированных маслоэмульсионных сточных вод и может быть использовано в производствах, связанных с обработкой металлов.

Цель изобретения — снижение расхода электроэнергии и алюминия.

Поставленная цель достигается тем, что перед электрокоагуляцией с использованием алюминиевых электродов в очищаемую воду вводят катионный флокулянт в отношении (весовом) к концентрации маслопродуктов в исходной воде равном (0,001-0,002)."1.

Способ осуществляется следующим образом.

2 (54) СПОСОЬ ОЧИСТКИ МАСЛОЭМУЛЬСИОННЫХ

СТОЧНЬ1Х ВОД (57) Изобретение относится к области очистки сточных вод и может быть использовано для очистки сточных вод машиностроительных предприятий, содержащих диспергированные масла, Изобретение позволяет сократить расход электроэнергии и алюминия. Сточную воду, смешанную с катионным флокулянтом четвертичной аммониевой солью на основе полистирола или поливинилтолуола в соотношении с маслопродуктами в исходной воде (0,0010,002):1, подвергают обработке в электрокоагуляторе колонноro типа, флотируют и удаляют пенный слой под вакуумированием при давлении 0,080,09 МПа. 2 табл, Очищаемую жидкость с концентрацией маслопродуктов 25000 мг/л подкисляют до рН 6,3-6,5, а затем вводят катионный флокулянт, четвертичную аммониевую соль на основе полистирола и поливинилтолуола ВПК—

402 в отношении к концентрации маслопродуктов (0,001-0,002):1 и направляют в электрофлотокоагулятор колонного типа, в котором процессы электрокоагуляции, электрофлотации и удаление пенного продукта проводят под вакуумированием под давлением 0,08—

0,09 МПа, при плотности тока в камере электрокоагуляции 140 А/м2, в камере электрофлотации 10 А/м .

1638116

В процессе электрокоагуляционной обработки происходит дестабилизация эмульсии и коагуляция масел на электрогенерированном алюминии, В присутствии флокулянта процесс образования агрегатов гидроксида алюминия с сорбированными на них частицами масла проходит более эффективно, что дает возможность уменьшить расход алюминия.

Результаты влияния параметров способа очистки маслоэмульсионных сточных вод на снижение расхода электроэнергии и материала алюминиевых элек- 15 тродов представлены в табл.1.

Как видно из табл.1, введение

/ катионного флокулянта перед электрокоагуляционной очисткой в отношении к маслопродуктам менее 0,001:1 не 20 обеспечивает необходимого эффекта очистки. Необходимое качество воды достигается только при увеличении расхода электроэнергии и алюминия.

Введение катионного флокулянта перед электрокоагуляционной очисткой в отношении к маслопродуктам более

0,002:1 ухудшает эффект очистки за счет стабилизации частиц коллоидов.

Необходимое качество воды достигается при увеличении расхода алюминия, обусловленного необходимостью разрушения стабилизированных коллоидов и электроэнергии, вызванного пассивацией электродов.

Н р и м е р. Сточные воды, содержащие эмульсол "Укринол-1" с концентрацией маслопродуктов 25000 мг/л, подкисляют соляной кислотой до рН

6,3-6,5, затем вводят раствор катионного флокулянта ВПК-402 в количестве

50 мг/л, что соответствует отношению концентраций флокулянта к маслопродуктам 0,002;1. Далее сточные воды 45 направляют в электрофлотокоагулятор колонного типа. Очищаемая вода поступает в камеру электрокоагуляции, где ее обрабатывают в течение 5 мин на алюминиевых электродах при плотности тока 140 А/м и напряжении 6,0-6,5 В, Затем вода поступает в камеру электрофлотации, где ее обрабатывают в тече ние 30 мин при плотности тока 10 А/м и напряжении 3 В. Вакуумирование, действие которого распространяется на процессы электрокоагуляции, электрофлотации и удаление пенного слоя проводят при давлении 0,08-0,09 MIIa.

Эффективность очистки оценивается по конечной концентрации маслопродуктов в очищенной воде.

В результате в очищенной воде концентрация маслопродуктов 14 мг/л (II/K для сброса — 20 мг/л). расход электроэнергии снизились до 4, 36 Втч/л, расход алюминия до 599 мг/л.

Сравнительные данные очистки сточных вод по известному и предложенному способу представлены в табл.2.

Таким образом, использование предложенного способа по сравнению с из- . вестным позволяет снизить расход электроэнергии на 36-38Х и расход алюминия на 33-35Х при высокой степени очистки от маслопродуктов 99,9799,99Х.

Формула изобретения

Способ очистки маслоэмульсионных сточных вод, включающий электрокоагуляцию, электрофлотацию, удаление пенного слоя под давлением и отстаивание очищенной воды, о т л и ч а ю щ и йс я тем, что, с целью снижения расхода электроэнергии и алюминия, в сточную воду перед электрообработкой вводят четвертичную аммониевую соль на основе полистирола или поливинилтолуола в массовом соотношении.ее и маслопродуктов в очищаемой воде

0,001 - 0,002:1.

1638116 таблицш1

Эффект очистки>

Концентрация маслопродуктов в очищенной воде, мг/л

Параметры электрокоагуляционной обработки

Отношение

Способ

Концентрация

ВПК-402, мг/л концентрации ВПК402 к масРасход алюминия, мг/л

Время обработки, мин

Расход электроэнергии, Втч/л

Плотность

Напрякение

В тока, A/è> лопролуктам (весовое) Отс, Отс, 897 18 99> 95

5 . 72

200

7 ° 0

>>

Флокуляит вводили в воду, прошедшую электрохимическую обработку.

Та блица 2

Показатели

Известный .Предложенный

Концентрация маслопродуктов мг/л; исходная конечная

7-22

7-20 (,"оотношение концентраций Алокулянта и маслопродуктов

Расход электро-. энергии, Втч/л . снижение, %

Расход алюминия, МГ/Л снижение, % (0,001 0,002):1 отс °

7,2 ф,5

37,5 ..

897

34,2

Составитель В.Богдановская

Редактор M.Håäoëóæåíêo Техред М.Дидык Корректор М,Демчик

Заказ 899 Тираж 628 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., д. 4/5

Производственно †издательск комбинат "Патент", r Ужгород, ул. Гагарина,101

Предлагаемый

3

5

7

По иэвестиому способу

37,5

12,5

12,5

37,5

0,002:

0,00!5:

0,001: 1

0,003:1

0,003:1

О, 0005: 1

О, 0005: 1

0,0015:1

140

6,1

6,0

5,9

6,5

8,0

6,2

7,0

6,0

5 4> 36 593

5 4 3 589

5 4 21 590

5 4 8 587

5 7 2 730

5 4 41 581

5 7 1 881

5 4,3 589

20

19

1661

62

99, 94

99, 99

99, 92

99,66

99, 92

93, 34

99, 94

99,75
