Коксовая камера с внутренним теплозащитным слоем из кокса

Коксовая камера с внутренним теплозащитным слоем из кокса

Иллюстрации

Показать все

Реферат



Изобретение относится к защите камер замедленного коксования нефтяных остатков от локальных температурных деформаций за счет создания теплозащитного слоя из кокса между корпусом камеры и внутренним кожухом. С целью повышения эксплуатационной надежности камеры и уменьшения трудоемкости проведения монтажных работ кожух выполнен из укрепленных на кронштейнах несущих колец (К), снабженных соосными отверстиями (О), сквозными в верхнем К и глухими в нижнем К. В этих О размещены соединительные трубы (Т). Конструкция кожуха обеспечивает образование теплозащитного слоя при первом коксовании и сохранение его при гидровыгрузке кокса. Оптимальный шаг отверстий в К равен двум диаметрам Т, 1 ил. СП

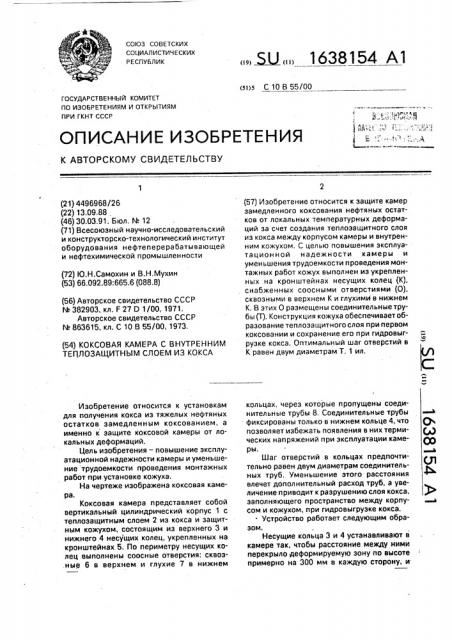

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з С 10 В 55/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (72) Ю.Н.Самохин и В.Н,Мухин (53) 66.092.89:665.6 (088.8) (21) 4496968/26 (22) 13.09,88 (46) 30.03.91. Бюл. М 12 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт оборудования нефтеперерабатывающей и нефтехимической промышленности (56) Авторское свидетельство СССР

М 382903, кл, F 27 D 1/00, 1971.

Авторское свидетельство СССР

hh 863615, кл. С 10 В 55/00, 1973, (54) КОКСОВАЯ КАМЕРА С ВНУТРЕННИМ

ТЕГ1ЛОЗАЩИТНЫМ СЛОЕМ ИЗ КОКСА

Изобретение относится к установкам для получения кокса из тяжелых нефтяных остатков замедленным коксованием, а именно к защите коксовой камеры от локальных деформаций.

Цель изобретения — повышение эксплуатационной надежности камеры и уменьшение трудоемкости проведения монтажных работ при установке кожуха.

На чертеже изображена коксовая камера.

Коксовая камера представляет собой вертикальный цилиндрический корпус 1 с теплозащитным слоем 2 иэ кокса и защитным кожухом, состоящим из верхнего 3 и нижнего 4 несущих колец, укрепленных на кронштейнах 5. По периметру несущих колец выполнены соосные отверстия: сквоз.ные 6 в верхнем и глухие 7 в нижнем

„„. Ж„„1638154 А1 (57) Изобретение относится к защите камер замедленного коксования нефтяных остатков от локальных температурных деформаций за счет создания теплозащитного слоя из кокса между корпусом камеры и внутренним кожухом. С целью повышения эксплуатационной надежности камеры и уменьшения трудоемкости проведения монтажных работ кожух выполнен из укрепленных на кронштейнах несущих колец (К), снабженных соосными отверстиями (О). сквозными в верхнем К и глухими в нижнем

К. В этих О размещены соединительные трубы (T). Конструкция кожуха обеспечивает образование теплозащитного слоя при первом коксовании и сохранение его при гидровыгрузке кокса. Оптимальный шаг отверстий в

К равен двум диаметрам Т, 1 ил. кольцах, через которые пропущены соединительные трубы 8. Соединительные трубы фиксированы только в нижнем кольце 4, что позволяет избежать появления в них термических напряжений при эксплуатации камеры.

Шаг отверстий в кольцах предпочтительно равен двум диаметрам соединительных труб. Уменьшение этого расстояния влечет дополнительный расход труб, а увеличение приводит к разрушению слоя кокса. заполняющего пространство между корпусом и кожухом, при гидровыгрузке кокса.

- Устройство работает следующим образом.

Несущие кольца 3 и 4 устанавливают в камере так, чтобы расстояние между ними перекрыло деформируемую зону по высоте примерно на 300 мм в каждую сторону, и

1638154

Составитель В.Кудряшов

Редактор Л.Веселовская Техред М,Моргентал Корректор И.Эрдейи

Заказ 901 Тираж 337 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 закрепляют на кронштейнах 5. Затем в отверстия 6 колец вставляют соединительные трубы 8 и фиксируют отверстия 7 нижнего кольца 4. В течение первого рабочего цикла камеры после установки в него кожуха рабочее пространство камеры, в том числе и пространство между соединительными трубами 8 и стенкой корпуса 1, закоксовывается, а после гидровыгрузки его из камеры на участке корпуса, расположенном между несущими кольцами 3 и 4, остается слой кокса, который и образуеттеплозащитный слой 2, обеспечивающий во всех последующих рабочих циклах защиту его от перегревов.

В поперечном сечении пространство между корпусом и кожухом образует цепочку ячеек, профиль которых обеспечивает свободу термического расширения кокса, заполняющего эти ячейки в первом же рабочем цикла, с другой стороны препятствует разрушению этого слоя при гидровыгрузке кокса.

Защитный слой из кокса образуется в свободном пространстве между трубами, что сводит к минимуму. нагрузки на защитное устройство при разогреве камеры; Свободное крепление труб 8 в верхнем кольце

4 позволяет исключить появление в трубах температурных напряжений и тем самым повысить надежность коксовой камеры при эксплуатации, Предлагаемая конструкция позволяет

5 значительно сократить время, необходимое для монтажа защитного кожуха, состоящего из трубных элементов, свободно соединяемых между собой, и свести к минимуму объем сварочных работ внутри камеры, так как

10 сварка применяется только для приварки опорных кронштейнов 5 и фиксации труб 8 в нижнем кольце 4, а также обеспечить компенсацию тепловых деформаций кожуха в осевом направлении (за счет свободного

15 прохождения труб через отверстия верхнего кольца 3).

Формула изобретения

Коксовая камера с внутренним теплоза20 щитным слоем из кокса и защитным кожухом, включающим несущие кольца, установленные внутри камеры, о т л и ч а ющ а я с я тем, что, с целью повышения эксплуатационной надежности и уменьше25 ния трудоемкости проведения монтажных работ, кожух выполнен из труб, а в несущих кольцах выполнены соосно сквозные в верхнем и глухие в нижнем кольцах отверстия, в которых размещены трубы, 30
