Реферат

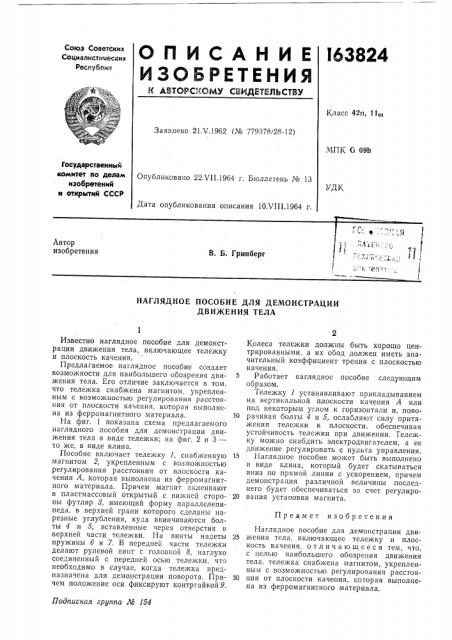

О П И С А Н И Е I63824

ИЗОБРЕТЕНИЯ

АВТОРС ъОМУ

Союз Советских

Социалистических

Республик

Класс 42п, 11

Заявлено 21.V.1962 (№ 779378!28-12) МПК б 09b

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 22.VII.1964 г. Бюллетень ¹ 13

УДК

Дата опубликования описания 10.VIII.1964 г.

Автор изобретения

В. Б. Гринберг

НАГЛЯДНОЕ ПОСОБИЕ ДЛЯ ДЕМОНСТРАЦИИ

ДВИЖЕНИЯ ТЕЛА

Предмет изобретения

Подписная группа М 154

Известно наглядное пособие для демонстрации движения тела„включающее тележку и плоскость качения.

Предлагаемое наглядное пособие создает возможности для наибольшего обозрения движения тела. Его отличие заключается в том, что тележка снабжена магнитом, укрепленным с возможностью регулирования расстояния от плоскости ка ения, которая выполнена из ферромагнитного материала. 1О

На фиг. 1 показана схема предлагаемого наглядного пособия для демонстрации движения тела в виде тележки; на фиг. 2 и 3— то же, в виде клина.

Пособие включает тележку 1, снабженную 15 магнитом 2, укрепленным с возможностью регулирования расстояния от плоскости качения А, которая выполнена из ферромагнитного материала. Причем магпит вклеивают в пластмассовый открытый с нижней сторо- 20 ны футляр 8, имеющий форму параллелепипеда, в верхней грани которого сделаны нарезные углубления, куда ввинчиваются болты 4 и 5, вставленные через отверстия в верхней части тележки. На винты надеты 25 пружины б и 7. В передней части тележки делают рулевой винт с головкой 8, наглухо соединенный с передней осью тележки, что необходимо в случае, когда тележка предназначена для демонстрации поворота. При- зО чем положение оси фиксируют контргайкой9.

Колеса тележки должны быть хорошо центрированными, а их обод должен иметь значительный коэффициент трения с плоскостью качения.

Работает наглядное пособие следующим образом.

Тележку 1 устанавливают прикладыванием на вертикальной плоскости качения А или под некоторым углом к горизонтали и, поворачивая болты 4 и 5, ослабляют силу притяжения тележки к плоскости, обеспечивая устойчивость тележки при движении. Тележку можно снабдить электродвигателем, а ее движение регулировать с пульта управления.

Наглядное пособие может быть выполнено в виде клина, который будет скатываться вниз по прямой линии с ускорением, причем демонстрация различной величины последнего будет обеспечиваться за счет регулирования установки магнита.

Наглядное пособие для демонстрации движения тела, включающее тележку и плоскость качения, о т л и ч а ю щ е е с я тем, что, с целью наибольшего обозрения движения тела, тележка снабжена магнитом, укрепленным с возможностью регулирования расстояния от плоскости качения, которая выполнена из ферромагнитного материала, 3

ФагЗ

@ог 2
