Реферат

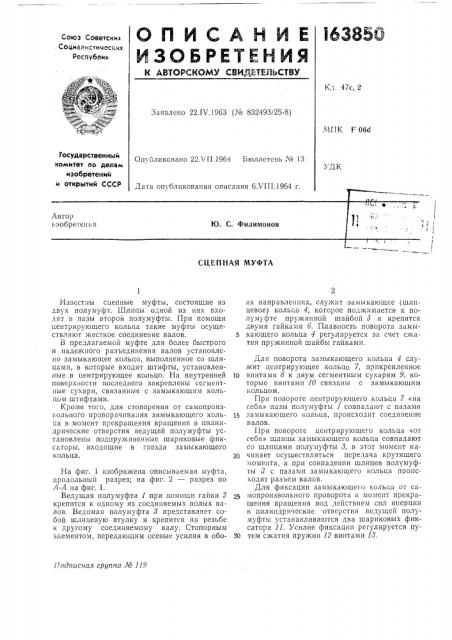

Союз Советских

Социалис.тических

Республик

Кл, 47с, 2

Заявлено 22 1Ч.1963 (М 832493!25-8) МГ1К F 06d

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 22Л 11.1964 Бюллетень М 13 ата оп бликования описания 6Х111.1964 r.

СЦЕПНАЯ МУФТА

11адписиая группа № 119

Извест ы сцепные муфты, состоящие из двух полумуфт. Шлицы однои из них ВхОдят в пазы второй полумуфты. При помощи центр ирующего кольца такие муфты осуществляют жесткое соединение валов.

В предлагаемой муфте для более быстрого и надежного разъединения валов установлено замыкающее кольцо, выполненное со шлицами, в которые входят штифты, установленные в центрирующее кольцо. На внутренней поверхности последнего закреплены сегментные сухари, связанные с замыкающим кольцом штифтами.

Кроме того, для стопорения от самопроизвольного проворачивания замыкающего кольца в момент прекращения вращения в цилиндрические отверстия ведущей полумуфты установлены подпружиненные шариковые фиксаторы, входящие в гнезда замыкающего кольца.

На фиг. 1 изображена описываемая муфта, продольный разрез; на фиг. 2 — разрез по

А-А на фиг. 1.

Ведущая полумуфта 1 при помощи гайки 2 крепится к одному из соединяемых полых валов. Ведомая полумуфта 8 представляет собой шлицевую втулку и крепится на резьбе к другому соединяемому валу. Стопорным элементом, передающим осевые усилия в обоих направлениях, служит замыкающее (шлпцевое) кольцо 4, которое под>кимается к полумуфте пружинной шайбой б и крепится двумя гайками б. Плавность поворота замы5 кающего кольца 4 регулируется за счет сжатия пружинной шайбы гайками.

Для поворота замыкающего кольца 4 слу>кит центрирующее кольцо 7, прикрепленное то винтами 8 к двум сегментным сухарям 9, которые винтами 10 связаны с замыкающим ксльцом.

При повороте центрпрующего кольца 7 «на себя» пазы полумуфты 1 совпадают с пазами замыкающего кольца, происходит соединение валов.

При повороте центрирующего кольца «от себя» шлицы замыкающего кольца совпадают со шлпцами полумуфты 8, в этот момент начинает осуществляться передача крутяшего момента, а при совпадении шлицев полумуфты 8 с пазами замыкающего кольца происходит раз.ьем валов.

Для фиксации замыкающего кольца от самопроизвольчого проворота в момент прекращения вращения под действием сил инерции в цилиндрические отверстия ведущей полумуфты устанавливаются два шариковых фиксатора 11. Усилие фиксации регулируется пу30 тем сжатия пружин 12 винтами 18.

163850

Предмет изобретения

A-А

12 0 фиг l

ЧЬ2 2

Составитель Г. Н. Запольский

Редактор Б. С. Нанкина Техред Л. К. Ткаченко Корректор М, И. Эльмус

Заказ 1771/10 Тираж 1250 Формат бум. 6GX908>

ЦНИИПИ Государственного комитета по делам изобретении и открытий СССР

Москва, Центр, пр. Серова, д, 4

Типографии, пр. Сапунова, 2

1. Сцепная муфта, содержащая две полумуфты, шлицы одной из которых входят в соответствующие пазы другой полумуфты, и центрирующее кольцо, отличающаяся тем, что, с целью обеспечения более быстро о и надежного разъединения валов, в ней установлено замыкающее кольцо, выполненное со шлицами, в которые входят штифты, установленные в центрирующее кольцо, а на

4 внутренней поверхности центрирующего кольца закреплены сегментные сухари, связанные с замыкающим кольцом винтами.

2. Муфта по п. 1, отличающаяся тем, 5 что, с целью обеспечения стопорения от самопроизвольного проворачивания замыкающего кольца в момент прекращения вращения, в цилиндрические отверстия ведущей полумуфты установлены подпружиненные шариковые

10 фиксаторы, входящие в гнезда замыкающего

KOJIbILB.
