Изобретение относится к термическому оборудованию, а именно к проходным конвейерным печам. Цель изобретения -сокращение потерь тепловой энергии через проем печи. Механический затвор содержит крестовину 1, вращающуюся вокруг своей оси, шторки 2. Крестовина 1 опирается на копир 3, позволяющий регулировать скорость опускания шторки затвора в зависимости от расположения садки 4 на конвейере. Привод вращения шторок 2 осуществляется за счет специальных упоров 5, установленных на тяговом элементе конвейера. Пропуская садку в печь, крестовина со шторками поворачивается. Для быстрого закрывания проема шторкой существует копир, по которому скользит упор крестовины. Проходя самую высокую точку на копире, упор резко опускается в самое низкое положение. Этим достигается эффективное уплотнение печного проема и сводятся к минимуму тепловые потери. 1 з.п. ф-лы, 6 ил. ел

союз соВетских социАлистических

РЕСПУБЛИК (я)5 F 27 D 1/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4630029/02 (22) 03.01.89 (46) 30,03.91. Бюл, N. 12

{71) Харьковский филиал Всесоюзного научно-исследовательского, проектно-конструкторского и технологического института электротермического оборудования (72) А.Э,Лекарь (53) 621,783(088. 8) (56) Авторское свидетельство СССР

М 631755, кл. F 25 В 9/00, 1976.

Электротермическое оборудование.

Справочник,/Под ред. А.П,Альтгаузена. M.:

Энергия, 1980, с. 137, (54) МЕХАНИЧЕСКИЙ ЗАТВОР КОНВЕЙЕРНОЙ ПЕЧИ (57) Изобретение относится к термическому оборудованию, а именно к проходным конвейерным печам. Цель изобретения — сокра„„БЦ „„1638509 А1 щение потерь тепловой энергии через проем печи. Механический затвор содержит крестовину 1, вращающуюся вокруг своей оси, шторки 2. Крестовина 1 опирается на копир 3, позволяющий регулировать скорость опускания шторки затвора в зависимости от расположения садки 4 на конвейере.

Привод вращения шторок 2 осуществляется за счет специальных упоров 5, установленных на тяговом элементе конвейера. Пропуская садку в печь, крестовина со шторками поворачивается, Для быстрого закрывания проема шторкой существует копир, по которому скользит упор крестовины. Проходя самую высокую точку на копире, упор резко опускается в самое низкое положение. Этим достигается эффективное уплотнение печного проема и сводятся к минимуму тепловые потери. 1 з.п. ф-лы, 6 ил.

1638509

Изобретение относится к термическому оборудованию, а именно к проходным конвейерным печам.

Цель изобретения — сокращение потерь тепловой энергии через проем печи.

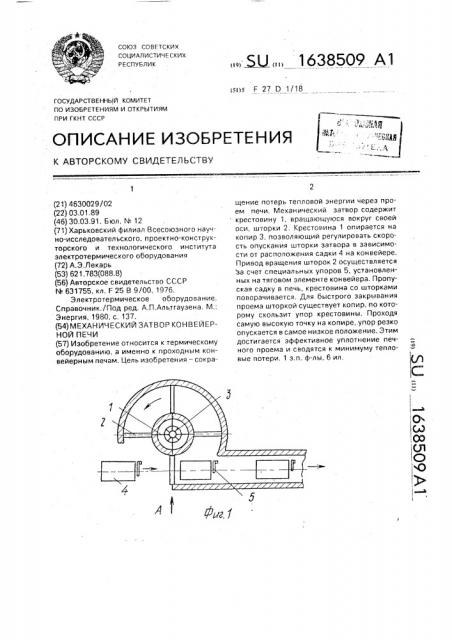

На. фиг. l изображен механический затвор, поперечный разрез; на фиг.2 — вид А на фиг,1: на фиг.3 — положение затвора при закрытом печном проеме и соответствующее ему гголожение крестовины на копире; на фиг.4 — вид Б на фиг,3; на фиг.5- положение механического затвора при открытом печном проеме (выход садки) и соответствующее ему положение крестовины на копире; íà фиг,6 — вид В на фиг,5, Механический затвор конвейерной печи содержит крестовину 1, вращающуюся вокруг своей оси с навешенными на нее шторками 2, Крестовина 1 опирается на копир 3, который позволяет регулировать скорость вращения затворов.a зависимости от места расположения садки 4 на конвейере.

Привод вращения шторок 2 осуществляется за счет специальных упоров 5, установленных на тяговом элементе конвейера

6. Форма упоров 5 может меняться в зависимости от формы садки 4 с таким расчетом, чтобы обрабатываемая в печи садка не касалась затвора.

Механический затвор конвейерной печи работает следующим образом.

Садка, навешенная на конвейер, подходит к электропечи для термообработки. При подходе к механическому затвору упор поворачивает затвор, Садка проходит в рабочее пространство электропечи, При этом возникает такое положение, когда между печным проемом и следующей шторкой об5 разуется зазор, через который происходит утечка тепла из рабочего пространства электропечи. Для устранения этого крестовина, скользя по поверхности копира, проходит самую высокую точку на копире и резко опу10 скается в самое нижнее положение. Конфигурация печного проема повторяет форму копира. Происходит быстрое закрывание шторки затвора, Этим достигается эффективное уплотнение печного проема и сво15 дятся к минимуму тепловые потери, Таким образом, технико-экономическая эффективность выражается в сокращении потерь тепловой энергии иэ рабочего про- странства за счет. уплотнения печного про20 ема механическими затворами, Формула изобретения

1, Механический затвор конвейерной печи, содержащий заслонки, о т л и ч а юшийся тем, что, с целью сокращения

25 теплопотерь через проем печи, он снабжен поворотной крестовиной и копиром, при этом заслонки установлены на поворотной крестовине, а крестовина оперта на копир с возможностью перемещения по поверхно30 сти последнего при вращении, 2. Затвор по п,1, отличающийся тем, что заслонки выполнены с возможностью взаимодействия с упорами тягового элемента конвейера, 1638509
