Цилиндрическая труба

Цилиндрическая труба

Иллюстрации

Показать все

Реферат



Изобретение относится к теплоэнергетике и может быть использовано в качестве глушителя выхлопных газов двигателя внутреннего сгорания и в качестве устройства для гомогенизации молока. Целью изобретения является интенсификация теплообмена и упрощение конструкции. Отличительной особенностью данной трубы является размещение в ее полости системы стержней 2, торцы которых жестко закреплены с наружной стороны трубы. Кроме того, стержни 2 расположены под углом 45-85° к оси цилиндрической трубы. Интенсификация теплообмена происходит за счет турбулизации теплоносителя и увеличения полезной площади трубы в поперечном сечении. 2 ил.

СОЮЗ СОВЕ ГСКИХ

СОЦИАЛИСТИЧГСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТГНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

А

5 1

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4662152/06 (22) 26.01.89 (46) 30,03.91, Бюл. М 12 (71) Мытищинский городской молочный заВод (72) H.Ï. Левицкий (53) 621.565.93 (088.8) (56) Авторское свидетельство СССР

Nã 798457, кл. F 28 F 1/40, 1978. (54) ЦИЛИНДРИЧЕСКАЯ ТРУБА (57) Изобретение относится к теплоэнергетике и может быть использовано в качестве глушителя выхлопных газов двигателя внут(gi)g F 28 F 1/42, 13/00, F 01 N 1/00 реннего сгорания и в качестве устройства для гомогенизации молока, Целью изобретения является интенсификация теплообмена и упрощение конструкции, Отличительной особенностью данной трубы является размещение в ее полости системы стержней 2, торцы которых жестко закреплены с наружной стороны трубы, Кроме того, стержни 2 расположены под углом 45 — 85 к оси цилиндрической трубы. Интенсификация теплообмена происходит за счет турбулизации теплоносителя и увеличения полезной площади трубы в поперечном сечении. 2 ил. (. (гд

Ql ( (СО

1638538

Формула изобретения

Фог. Z

Составитель О.Акимова

Техред M.Ìîðãåíòàë Корректор Л.Пилипенко

Редактор М.Товтин

Заказ 920 Тираж 391 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Изобретение относится к теплоэнергетике, а более конкретно к цилиндрическим трубам для теплообмена, и может быть использовано в отопительных системах жилых и производственных помещений, холодильной технике, в установках кондиционирования воздуха или для охлаждения двигателя в автомобилях. Кроме того заявляемая труба может быть использована для тепловой обработки молока и его гомогенизации, а также в качестве глушителя выхлопных газов автомобиля, Цель изобретения — интенсификация теплообмена и упрощение конструкции.

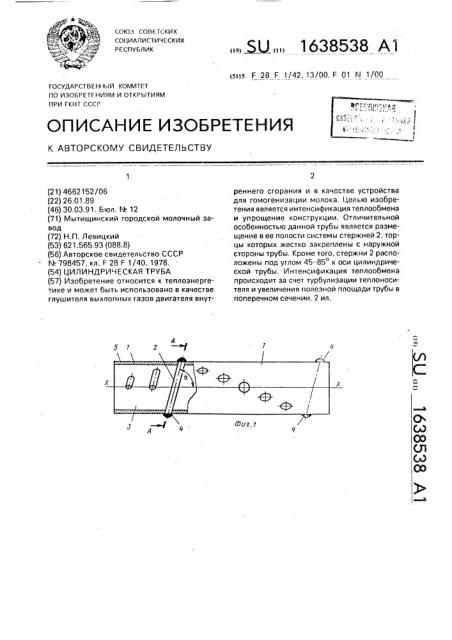

На фиг. 1 показана труба. поперечный разрез; на фиг. 2 — разрез А — А на фиг. 1.

Цилиндрическая труба содержит замкнутую по окружности стенку 1, стержни 2, размещенные в полости 3 цилиндрической трубы преимущественно по винтовой линии, при этом торцы 4 стержней 2 жестко закреплены с внешней стороны 5 трубы, причем стержни 2 могут быть расположены в диаметральных плоскостях под углом а, равным 45 — 85 к продольной оси трубы.

Цилиндрическая труба работает следующим образом, При перемещении теплохладагента горячей воды, аммиака и т. д. в полости 3 вдоль продольной оси Х вЂ” Х цилиндрической трубы среда встречает на своем пути стержни 2, размещенные вдоль трубы по винтовой линии, торцы которых жестко закреплены с внешней стороны 5 цилиндрической трубы, Размещение стержней 2 по винтовой линии вдоль цилиндрической трубы преобразует прямолинейное движение движущейся среды в движение по спирали, при этом скорость среды вдоль оси цилиндрической трубы равна нулю, а у внутренней стенки трубы приобретает максимальное значение, В процессе перемещения в заявляемой трубе выхлопных газов от ДВС они встречают на своем пути преграду в виде стержней

2, огибают каждый стержень, образуя с

5 тыльной его стороны зону разряжения и снижая тем самым звуковой эффект от работы двигателя.

В процессе протекания молока по предлагаемой трубе и закрепления тонких стер10 жней 2 в виде струны жировые шарики, встречая на своем пути преграду, при движении молока под давлением, разрушаются, обеспечивая гомогенизацию молока.

При размещении стержней 2 под углом

15 а к продольной оси цилиндрической трубы снижается динамическое сопротивление протекающей в ней среды за счет частичного скольжения по наклонной поверхности стержня 2 и увеличена полезная площадь

20 трубы в поперечном ее сечении.

Цилиндрическая труба, используемая преимущественно для теплообмена, позволяет преобразовать прямолинейное движе- . ние среды в частичное движение по

25 спирали, при этом создать неравномерность скорости потока от нуля в центре трубы до его максимального значения у внутренних стенок цилиндрической трубы, повышая тем самым теплохладопередачу на

30 ее стенки более чем в 2 раза.

Цилиндрическая труба преимуществен35 но для теплообменника, внутри которой размещена система стержней, пересекающих продольную ось трубы и жестко закрепленных торцами в стенках трубы, о т л и ч аю щ а я с я тем, что, с целью интенсифика40 ции теплообмена и упрощения конструкции. стержни расположены под углом 45-85 к продольной оси трубы,
