Реферат



Изобретение относится к измерительной технике и может быть использовано для контроля углов поворота объектов. Цель изобретения - повышение информативности измерения за счет определения начальной фазы угла поворота контролируемого объекта. Пучки лучей осветителя, прошедшие через диафрагму 2 подвижного растра 1, который скрепляют с контролируемым объектом, попадают на одну или две группы 3 фотоприемников 4, засвечивая соответственно один или два фотоприемника 4. Сигналы с соответствующих фотоприемников 4 поступают на вход дешифратора 5, выходной сигнал которого однозначно определяет угол поворота контролируемого объекта с учетом начальной фазы угла поворота. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л G 01 В 11/26

ГОсудАРстВенный кОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4465496/28 (22) 26,07.88 (46) 30,03.91. Бюл, N 12 (75) А.П. Богомолов (53) 531.7 (088,8) (56) Авторское свидетельство СССР

М 323651, кл, G 01 В 11/26, 1970. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛА

ПОВОРОТА (57) Изобретение относится к измерительной технике и может быть использовано для контроля углов поворота объектов. Цель изобретения — повышение информативно„„5U„„1638548 А1 сти измерения за счет определения начальной фазы угла поворота контролируемого объекта, Пучки лучей осветителя, прошедшие через диафрагму 2 подвижного растра

1, который скрепляют с контролируемым объектом, попадают на одну или две группы

3 фотоприемников 4, засвечивая соответственно один. или два фотоприемника 4. Сигналы с соответствующих фотоприемников 4 поступают на вход дешифратора 5, выходной сигнал которого однозначно определяет угол поворота контролируемого объекта с учетом начальной фазы угла поворота, 1 ил.

1638548 зом.

Составитель А.Заболотский

Техред M.Ìîðlåí Tàë Корректор Л.Пилипенко

Редактор М.Товтин

Заказ 920 Тираж 385 . Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к измерительной технике и может быть использовано для контроля углов поворота объектов.

Цель изобретения — повышение информативности измерения за счет определения начальной фазы угла поворота контролируемого объекта.

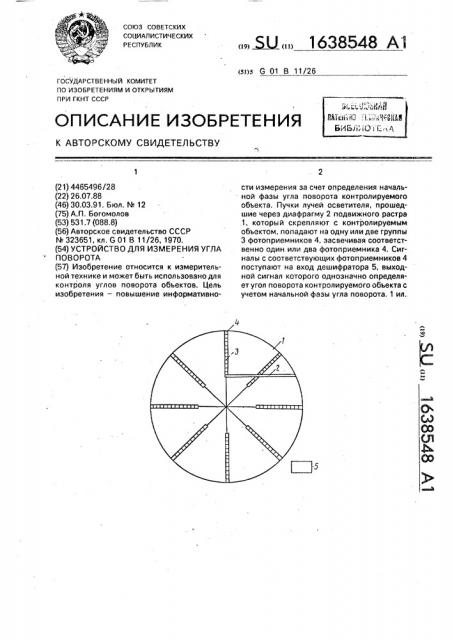

На чертеже представлена функциональная схема устройства.

Устройство содержит осветитель (на чертеже не показан), подви:хный растр 1, выполненный в виде щелевой диафрагмы 2 и установленный с возможностью поворота вокруг заданной оси, неподвижный растр, выполненный в виде и групп 3 фотоприемников 4, равномерно расположенных в пределах 360, и дешифратор 5. В каждой группе 3 фотоприемники 4 расположены вдоль линии, проходящей через ось поворота подвижного растра 1 и подключены к соответствующим входам дешифратора 5.

Щелевая диафрагма 2 расположена на заданном расстоянии от оси поворота подвижного растра 1, которое равно расстоянию от ближайших к оси поворота подвижного растра 1 фотоприемников 4 каждой иэ и групп 3 до этой оси.

Щелевая диафрагма 2 может быть конструктивно объединена с осветителем, и в этом случае она будет представлять собой линейку светодиодов. Контролируемый объект (на чертеже не показан) скрепляют с подвижным растром 1.

Устройство работает следующим обраПучки лучей осветителя, прошедшие через диафрагму 2 подвижного растра 1, попадают на одну или две группы 3 фотоприемников 4, засвечивая соответст5 венно один или два фотоприемника 4, Сигналы с соответствующих фотоприемников 4 поступают на вход дешифратора 5, выходной сигнал которого однозначно определяет угол поворота контролируемого объекта с

10 учетом начальной фазы угла поворота.

Таким образом, предложенное устройство обеспечивает повышение информативности измерения угла поворота за счет одновременного определения не только yr15 ла поворота контролируемого объекта, но и

его начальной фазы.

Формула изобретения

Устройство для измерения угла поворота, содержащее осветитель, подвижный

20 растр, установленный с возможностью поворота вокруг заданной оси, неподвижный растр, выполненный в виде фотоприемников, о т л и ч а ю щ е е с я тем, что. с целью повышения информативности измерения, 25 оно снабжено дешифратором, подвижный растр выполнен в виде щелевой диафрагмы, расположенной на заданном расстоянии от оси поворота подвижного растра, неподвижный растр выполнен в виде и групп фо30 топриемников, равномерно расположенных в пределах 360О, в каждой группе фотоприемники расположены вдоль линии, и роходящей через ось поворота подвижного растра, и подключены к соответствующим входам

35 дешифратора.
