Реферат



Изобретение относится к измерительной технике и может быть использовано для измерения давления жидкостей и газов Целью изобретения является повышение быстродействия и точности. Измеритель давления содержит люминисцентный кристалл , например рубин, частота люминисценции которого зависит от давления. Излучение, возбуждающее люминисценцию. и излучение люминисценции вводится и выводится через линзу или световодный кабель 7. Кристалл установлен в корпусе, выполненном из материала, акустический импеданс которого равен акустическому импедансу кристалла, что обеспечивает быстродействие за счет исключения влияния обратной волны сжатия. Корпус крепится в стенке 3 сосуда с контролируемой средой. 1 з.п. ф-лы, 4 ил.

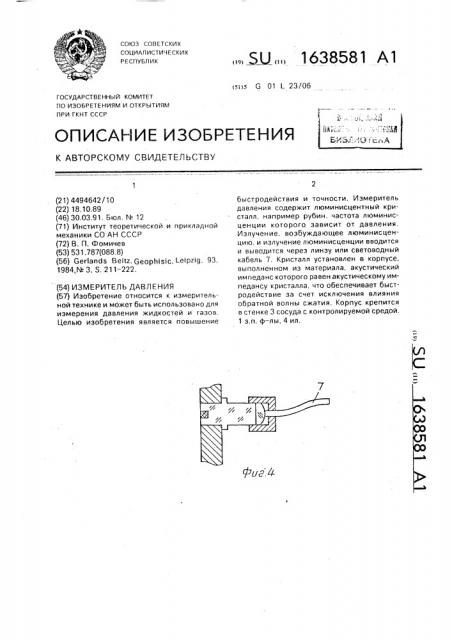

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (нс G 01 1. 23/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4494642/10 (22) 18,10,89 (46) 30,03.91. Бюл, М 12 (71) Институт теоретической и прикладной механики СО АН СССР (72) В, П. Фомичев (53) 531.787(088.8) (56) Gerlands Beitz, СеорЛ!з!с. Leipzig, 93, 1984,hL 3, S. 211 — 222, (54) ИЗМЕРИТЕЛЬ ДАВЛЕНИЯ (57) Изобретение относится к измерительной технике и может быть использовано для измерения давления жидкостей и газов.

Целью изобретения является повышение

„„5U„„1638581 А1 быстродействия и точности. Измеритель давления содержит люминисцентный кристалл. например рубин, частота люминисценции которого зависит от давления.

Излучение, возбуждающее люминисценцию, и излучение люминисценции вводится и выводится через линзу или световодный кабель 7. Кристалл установлен в корпусе, выполненном из материала, акустический импеданс которого равен акустическому импедансу кристалла, что обеспечивает быстродействие за счет исключения влияния обратной волны сжатия. Корпус крепится в стенке 3 сосуда с контролируемой средой.

1 з.п. ф — лы, 4 ил.

1638581

Изобретение относится к измерительной технике и может быть использовано для измерения давления жидкостей и газов.

Целью изобретения является повышение быстродействия и точности, 5

На фиг, 1 — 4 представлены варианты конструктивной схемы измерителя давления.

Измеритель давления содержит люминисцентный кристалл 1, выполненный из ру- 10 бина или другого вещества, обладающего эффектом смещения линии люминисценции под влиянием давления, Кристалл 1 закреплен а корпусе 2, который устанавливается в стенке сосуда 3 с контролируемой средой 15 при помощи узла 4 крепления. Устройство ввода-вывода излучения содержит оптически прозрачную грань 5, линзу б или световодный кабель 7, Корпус 2 выполнен из такого материала, акустический импеданс 20 которог равен акустическому импедансу люминисцентного кристалла 1, Измеритель давления работает следующим образом.

Люминисцентное излучение возбужда- 25 ется в кристалле 1 под воздействием излучения с более короткой длиной волны, например под воздействием лазерного излучения или излучения ртутной лампы. Под действием давления на грань кристалла 1, 30 обращенную во внутрь сосуда с контролируемой средой, излучение люминисценции изменяется по частоте так, что вершина контура линии R< рубина сдвигается на величину, пропорциональную давлению. 35

Возбуждающее излучение подается к кристаллу 1 через устройство ввода-вывода излучения (5 — 7). Этим же путем выводится из кристалла излучение люминисценции, которое далее подается на спектральный 40 прибор для измерения контура спектральной линии. Для увеличения точности измерения на грани 5 оптически плотно закрепляется линза б, она фокусирует лазерный луч в центре кристалла, иэ этого же места через линзу 6 выводится излучение люминисценции.

Точность измерения повышается за счет того, что при одностороннем нагружении кристалла максимальный сдвиг частоты излучения имеет место на оси в центре кристалла.

Для обеспечения более жесткой оптической связи кристалла со спектральным прибором устройству ввода-вывода излучения присоединен световолоконный кабель, за счет этого достигается также уменьшение чувствительности к вибрациям, Закрепление кристалла в акустическом согласованном корпусе обеспечивает повы- шение быстродействия измерителя давления.

Формула изобретения

1, Измеритель давления, содержащий корпус, в котором установлен люминисцентный кристалл, частота люминисценции которого зависит от давления, а также устройство ввода и вывода излучения, о т— л и ча ю щи йся тем, что, с целью повышения быстродействия и точности измерения, в нем корпус выполнен из материала, акустический импеданс которого равен акустическому импедансу кристалла, а устройство ввода и вывода излучения выполнено в виде линзы, установленной соосно с кристаллом на расстоянии от его центра, равном фокусному расстоянию линзы.

2. Измеритель по и. 1, о т л и ч а ю щи йс я тем, что, с целью уменьшения чувствительности к вибрациям, устройство ввода и вывода излучения выполнено в виде световодного кабеля, связанного оптически с люминисцентным кристаллом, 1638581
