Устройство для отбора проб поровых растворов из придонных илистых отложений

Устройство для отбора проб поровых растворов из придонных илистых отложений

Иллюстрации

Показать все

Реферат



Изобретение относится к гидрогеологическим исследованиям и экологии. Цель изобретения - расширение функциональных возможностей. Устройство включает конусный керамический водопроницаемый зонд 1, покрытый до начала конусности водонепроницаемым слоем 2, установленный в стакане 3 с заостренными кромками 4. отверстиями 5 в дне и снабженный стабилизаторами 6. Зонд 1 герметично сообщен с соединительной трубкой 7, в которой размещены водоподъемная 9 и воздуховодная 10 трубки. Емкость 11 для отбора проб герметично сообщена с водоподъемной 9 и вакуумной 12 трубками. 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (!9) (tk) (51)5 6 01 N 1/10, 1/16

ГОСУДАРСТВЕЮ1ЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

13 (21) 4601065/26 (22) 01.11.88 (46) 30.03.91. Бюл. N. 12 (71) Украинский государственный головной проектно-изыскательский и научно-исследовательский институт "Укргипроводхоз" (72) В.Н.Лесничий, M.À.Êîëåñíèê и А.M,Êîсюк (53) 543.053 (088.8) (56) Авторское свидетельство СССР

М 455262, кл. G 01 N 1/16, 1974.

Авторское свидетельство СССР

N 1423935, кл. 6 01 N 1/16, 1988. (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ПО-.

PO8blX РАСТВОРОВ ИЗ ПРИДОННЫХ

ИЛИСТЫХ ОТЛОЖЕНИЙ

12 (57) Изобретение относится к гидрогеологическим исследованиям и экологии. Цель изобретения — расширение функциональных возможностей. Устройство включает конусный керамический водопроницаемый зонд 1, покрытый до начала конусности водонепроницаемым слоем 2, установленный в стакане 3 с заостренными кромками 4, отверстиями 5 в дне и снабженный стабилизаторами 6. Зонд 1 герметично сообщен с соединительной трубкой 7, в которой размещены водоподъемная 9 и воздуховодная 10 трубки. Емкость 11 для отбора проб герметично сообщена с водоподъемной 9 и вакуумной 12 трубками. 1 ил, 1638602

15

40

50

Изобретение относится к гидрогеологическим исследованиям.

Целью изобретения является расширение функциональных воэможностей.

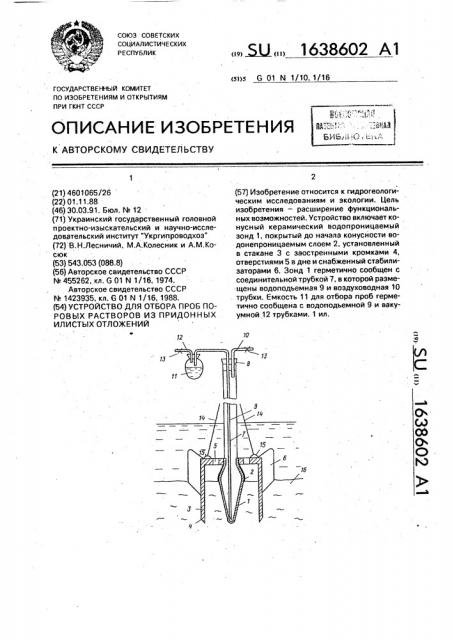

На чертеже изображено предлагаемое устройство для отбора проб поровых растворов из придонных илистых отложений в разрезе.

Устройство включает полый конусный керамический водопроницаемый зонд 1, сверху до начала сужения покрытый водонепроницаемым слоем 2, например, эпоксидной смолы и установленный в стакане 3 с расположением вершйны конуса (конца зонда) на уровне заостренной кромки 4. Для выхода воздуха и свободного прохождения жидкости при погружении устройства под воду в дне стакана выполнены отверстия 5, а для предотвращения опрокидывания уст. ройства в процессе спуска его под воду стакан снабжен стабилизаторами 6, выполненными и закрепленными на стакане с обеспечением размещения центра давления (в процессе движения в воде) выше центра тяжести устройства. Зонд 1 герметично сообщен с соединительной трубкой 7. верхнее отверстие которой закрыто пробкой 8, а в пробке также герметично вмонтированы водоподъемная 9 и воздуховодная

10 трубки, К водоподъемной трубке подсоединена емкость 11 для отбора проб с трубкой 12 для создания вакуума в емкости 11 при пробоотборе. Трубки 10 и 12 оборудованы аапорными устройствами 13. Для установки устройства на глубины, большие чем длина соединительной трубки 7, стакан оборудован тросом 14, прикрепленным к проушинам 15. Для создания избыточного давления и разрежения в зонде 1 устройство комплектуется насосом и вакуумнасосом (на чертеже не показаны).

Устройство работает следующим образом.

Перед погружением устройства в придонный слой ила 16 в керамическом зонде 1 открывают запорное устройство 13 и на трубке 10 создают избыточное давление, зависящее от глубины погружения устройства, и закрывают запорное устройство 13, после чего устройство готово к работе.

Если глубина воды на исследуемом участке не превышает длины соединительной трубки 7, стакан 3 внедряют в придонный участок ила 16 на глубину полного нагружения керамического датчика 1. Поскольку в 55 зонде 1 создано избыточное давление, вода в него при погружении не поступает, После внедрения зонда 1 в слой ила 16 на глубину выше границы покрытия его эпоксидной смолой 2 открывают запорное устройство

13 на трубке 12 и создают вакуум в емкости

11, а через трубку 9 — и в полости зонда 1.

Поступающий в зонд 1 поровый раствор из слоя ила 16 поднимается по трубке 9 и заполняет емкость 11, откуда поровый раствор берут для дальнейших исследований, Если глубина слоя воды больше длины соединительной трубки 7, стакан 3 опускают при помощи троса 14 с любого плавсредства. а зимой со льда, причем трос необходимо полностью освобождать до свободного падения устройства. При этом защемленный воздух и впоследствии вода свободно выходят через отверстия 5 в дне стакана 3, а благодаря стабилизаторам 6 центр давления воды в процессе опускания устройства смещается выше центра тяжести, удерживая устройство в вертикальном положении .

При достижении дна водоема устройство внедряется в слой ила 16 и в дальнейшем работа устройства осуществляется в описанном порядке. Трубки 10 и 12 при этом должны быть по длине больше глубины исследуемого участка водоема.

Предлагаемое устройство позволяет отбирать паровые растворы с придонного слоя ила без извлечения его на поверхность, Кроме того, представительность пробы с одной точки измерения значител ьно улучшается, поскольку ее можно отбирать любое необходимое количество раз, что также дает возможность учитывать динамику изменения состава поровых растворов во времени.

Это особенно важно, если поровые растворы ила и вода в водоеме имеют различные солесодержания. Кроме того, устройство особенно эффективно при исследовании придонных осадков хвостохранилищ, Формула изобретения

Устройство для отбора проб паровых растворов из придонных илистых отложений, включающее полый конусный керамический водопроницаемый зонд, стакан, выполненный с отверстиями и закрепленный в верхней части зонда, соединительную трубку с пробкой, водоподъемную трубку, воздуховодную трубку и .приспособление для создания избыточного давления или разрежения в полости зонда, о т л и ч а ю щ ее с я тем, что, с целью расширения функциональных возможностей, зонд установлен в дне стакана, поверхность зонда сверху и до начала конусности покрыта водонепроницаемым слоем, а нижний конец зонда размещен на уровне среза стакана, причем стакан выполнен с заостренной кромкой, снабжен стабилизаторами и отверстия расположены в дне стакана, а водоподъемная трубка установлена внутри зонда.
