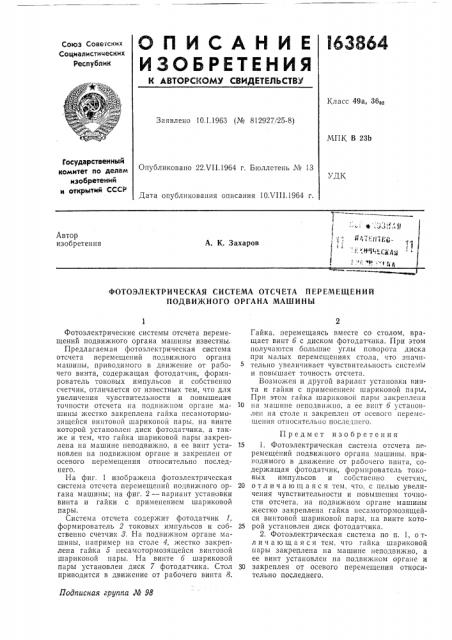

О П И С А Н И Е l63864

ИЗОБРЕТЕНИЯ

К ABTQPCKQhA3 СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Класс 49а, 36

Заявлено 10.1.1963 (№ 812927/25-8) МПК В 23b

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 22.VII 1964 r Бюллетень № !3

Дата опубликования описания 1ОХП1.1964 г.

Автор изобретения

А. К. Захаров

ФОТОЭЛЕКТРИЧЕСКАЯ СИСТЕМА ОТСЧЕТА ПЕРЕМЕЩЕНИЙ

ПОДВИЖНОГО ОРГАНА МАШИНЫ

Подписная группа № 98

Фотоэлектрические системы отсчета перемещений подвижного органа машины известны.

Предлагаемая фотоэлектрическая система отсчета перемещений подвижного органа машины, приводимого в движение от рабочего винта, содержащая фотодатчик, формирователь токовых импульсов и собственно счетчик, отличается от известных тем, что для увеличения чувствительности и повышения точности отсчета на подвижном органе машины жестко закреплена гайка несамотормозящейся винтовой шариковой пары, на винте которой установлен диск фотодатчика, а также и тем, что гайка шариковой пары закреплена на машине неподвижно, а ее винт установлен па подвижном органе и закреплен от осевого перемещения относительно последнего, На фиг. 1 изображена фотоэлектрическая система отсчета перемещений подвижного органа машины; на фиг. 2 — вариант установки винта и гайки с применением шариковой пары.

Система отсчета содержит фотодатчик 1, формирователь 2 токовых импульсов и собственно счетчик 8. На подвижном органе машины, например на столе 4, жестко закреплена гайка 5 неса мотор мозящейся винтовой шариковой пары, На винте б шариковой пары установлен диск 7 фотодатчика. Стол приводится в движение от рабочего винта В.

Гайка, перемещаясь вместе со столом, вращает винт б с диском фотодатчика. При этом получаются большие углы поворота диска при малых перемещениях стола, что значительно увеличивает чувствительность системы и повышает точность отсчета.

Возможен и другой вариант установки винта и гайки с применением шариковой пары.

При этом гайка шариковой пары закреплена

10 на машине неподвижно, а ее винт б установлен па столе и закреплен от осевого перемещения относительно последнего.

Предмет изобретения

15 1. Фотоэлектрическая система отсчета перемещений подвижного органа машины, приводимого в движение от рабочего винта, содержащая фотодатчик, формирователь токовых импульсов и собственно счетчик, 20 отличающаяся тем, что, с целью увеличения чувствительности и повышения точности отсчета, на подвижном органе машины жестко закреплена гайка песамотормозящейся винтовой шариковой пары, иа винте кото25 рой установлен диск фотодатчика.

2. Фотоэлектрическая система по п. 1, о тл и ч а ю щ а я с я тем, что гайка шариковой пары закреплена на машине неподвижно, а ее винт установлен на подвижном органе и

30 закреплен от осевого перемещения относительно последнего, 163864

Рие.2

Составитель А. А. Банников

Редактор Л. М. Жаворонкова Техред А. А. Камышникова Корректор Маркова

Заказ 1775/12 Тираж 1525 Формат бум. 60+ 90 /з Объем 0,13 изд. л. Цена 5 коп, ЦНИПИИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2

Риг / б!
