Реферат

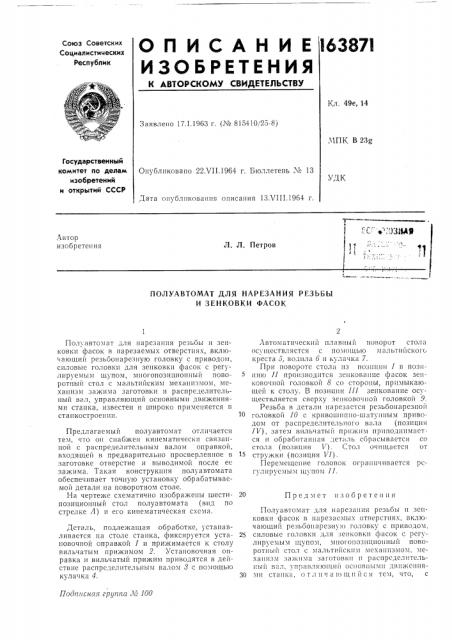

О Il И С А Н И Е I6387I

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Кл. 49е, 14

Союз Советских

Социалистических

Республик

Заявлепо 17.1.1963 r. (№ 815410125-8),ЧПК В 23g

Государственный комитет по делам изобретений и открытий СССР

Опубликовапо 22.VII.1964 r. Бюллетень № 13

УДК

Дата опубликования описания 13 VIII.1964 г.

-3втор изобретения

Л. Л. Петров

ПОЛУАВТОМАТ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ

И ЗЕНКОВКИ ФАСОК

Подписная группа Л5 100

Полуавтомат для иарезаиия резьбы и зеиковки фасок в иарезаемых отверстиях, включающий резьбоиарезиую головку с приводом, силовые головки для зеиковки фасок с регулируемым щупом, многопозиционный поворотный стол с мальтийским механизмом, механизм зажима заготовки и распределительный вал, управляющий основными движениямп станка, известен и широко применяется в станкостроении.

Предлагаемый полуавтомат отличается тем, что ои снабжен кииематически связаииой с распределительным валом оправкой, входящей в предварительно просверленное в заготовке отверстие и выводимой после ее зажима. Такая конструкция полуавтомата обеспечивает точную установку обрабатываемой детали»а поворотном столе.

1-Iа чертенке схематично изображены шестипозициоипый стол полуавтомата (вид по стрелке Л) и его кииематическая схема.

Деталь, подлежащая обработке, устанавливается иа столе станка, фиксируется устаиовочиой оправкой 1 и прижимается к столу вильчатым прижимом 2. Установочная оправка и вильчатый прижим приводятся в действие распределительиым валом 8 с помощью

Kучачка 1

Автоматический плавный поворот стола осуществляется с помощью»aëbònéñêoão креста 5, водила 6 и кулачка 7.

При повороте стола из позиции 1 в позиишо П производится зеиковаиие фасок зеиково шой головкой 8 со стороны, примыкающей к столу. В позиции 1П зеиковаиие осуществляется сверху зеиковочиой головкой 9.

Резьба в детали нарезается резьбоиарезиой головкой 10 с кривошипно-шатуииым приводом от распределительного г)ала (позпция

IV), затем вильчатый прижим приподнимается и обработанная деталь сбрасывается со стола (позиция V). Стол очищается от стружки (позиция 1)1).

Перемещен ие головок ограничивается регулируемым щупом 11. гю Предмет изобретения

Полуавтомат для нарезаиия резьбы и зеиковки фасок в иарезасмых отверстиях, включающий резьбоиарезиую головку с приводом, 25 силовые головки для зеиковки фасок с регулируемым щупом, многопозиционный поворотный стол с мальтийским мехаиизмо t, механизм зажима заготовки и распрсделительиый 33Hë, управляющий основными д33ижеиияЗЮ ми станка, о тл nч а и щи йся тем, что, с

163871

Составитель А. И. Барыкина

Редактор Л. М. Жаворонкова Тскрет Л. К. Ткаченко Корректор Г. Е. Опарина

Заказ 1878jl4 Формат бум. 60) 90 /ц Тираж 1150 Объем 0,13 нзд. л. Цена 5 кои.

ЦНИИПИ Государственного комитета ио делам изобретений и открытий CCCI>.!!осква, Центр, ир. (.ерова, д. 4

Типография, пр. Сачу .оиа, д. 2

Ilt 1ью точной установки обрабатываемой детали, оп снабжен кииематически связанной с распределительным валом оправкой, вко1ящей в предварительно просверлегп1ое в заготовке отверстие и выводимой после ее зажима.
